Oříznutí komponenty průsečíku stěny

Tento postup slouží ke změně průsečíku stěny pomocí oříznutí komponenty. Hranicí oříznutí může být úsečka, oblouk, kružnice, křivka nebo hrana komponenty stěny.

1. Vyberte segment stěny s průsečíkem stěny, který se má změnit.
2. Klikněte na kartu Stěnapanel ZačištěníÚprava začištění na místě ..

   Pro první komponentu stěny se zobrazí uzly Vrchol a Hrana na základě indexu stylu stěny.

3. Vyberte komponentu, kterou chcete oříznout.

   Můžete oříznout více komponent najednou za účelem oříznutí hranice. Stisknutím klávesy Esc zrušte výběr komponenty.

4. Klikněte na kartu Upravit na místěpanel UpravitOříznout.
5. Buď zadejte body pro vymezení hranice oříznutí, nebo stisknutím klávesy Enter vyberte hranici oříznutí.
6. Zadejte stranu k oříznutí.
7. Ukončete relaci úprav na místě:

   Chcete-li…	Pak...
   Zrušit všechny změny, které jste provedli během relace úprav na místě	klikněte na kartu Upravit na místěpanel ÚpravyZrušit.
   Uložit všechny změny, které jste provedli během relace úprav na místě	klikněte na kartu Upravit na místěpanel ÚpravyDokončit.

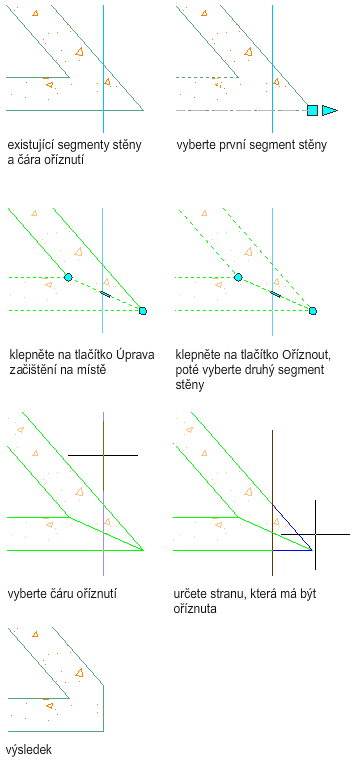

   V následujícím příkladu bude betonová stěna oříznuta na liniovou hranici oříznutí.
