Hladkost (mozaikování) zakřivených hran určuje proměnná FACETDEV. Tato proměnná nastaví počet plošek, které se zobrazí na zakřivených objektech AEC. Výchozí hodnota je 1/2'' pro výkresy vytvořené z britských šablon a 12,7 mm pro výkresy vytvořené z metrických šablon.
Počet, který zadáte pro odchylku plošky, definuje maximální vzdálenost od tětivy oblouku (přičemž tětiva je hrana, která se vytvoří při rozdělení křivky na plošky), ke skutečnému matematickému oblouku. Odchylka plošky se pohybuje v rozsahu od nuly (0) nahoru, bez horního limitu.

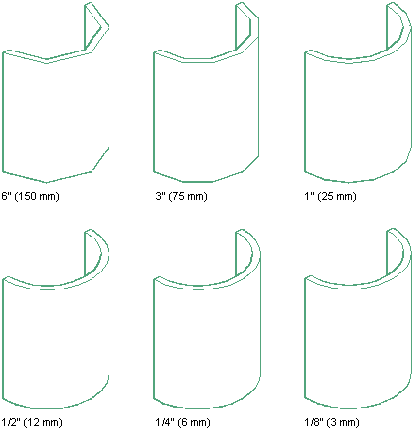

Příklady segmentů zakřivené stěny s odchylkami plošek
Minimální počet plošek je 8. Například když vytvoříte válcový objemový prvek, který má mít poloměr 1'-0'' a určíte hodnotu 1 pro FACETDEV, bude mít válec 8 plošek.
Chcete-li zadat hodnoty odchylky plošky pro aktuální výkres, přečtěte si téma Určení rozlišení zobrazení objektů s ploškami. Nastavení jsou platná pro všechny zakřivené objekty ve výkresu, včetně zakřivených stěn.
