Vytvoření detailu v aktuálním pohledu výkresu

Tento postup použijte k umístění odkazu, který vytváří detail v aktuálním pohledu výkresu.

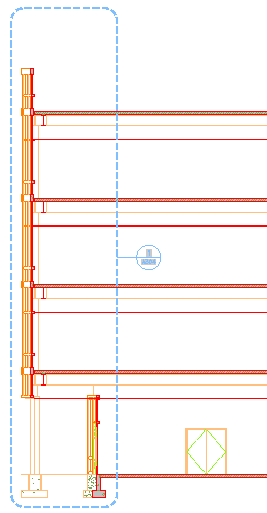

Zobrazení hranice detailu průřezu budovy

1. Na panelu Rychlý přístup klikněte na možnost Navigátor projektu.
2. Klikněte na kartu Pohledy.
3. Vyberte pohled výkresu, ve kterém chcete umístit odkaz na detail, klikněte na něj pravým tlačítkem a klikněte na položku Otevřít.
4. Na paletách Nástroje klikněte na tlačítko (Vlastnosti) a klikněte na položku Dokument.
5. Klikněte na paletu Odkazy.
6. Vyberte nástroj odkazu na detail.

   Chcete-li...	Pak…
   vytvořit odkaz s hranicí detailu a značkou detailu	vyberte jeden z nástrojů hranice detailu. Aplikace AutoCAD Architecture poskytuje nástroje pro kruhové, obdélníkové a volně kreslené hranice detailu.
   vytvořit odkaz bez hranice detailu	vyberte jeden z nástrojů značka detailu. Aplikace AutoCAD Architecture poskytuje nástroje pro normální označení detailu, označení detailu s praporkem a označení detailu s atributem číslo listu.

   Nebo můžete kliknout na kartu Poznámka panel Odkazy rozevírací seznam Hranice detailu, chcete-li odkazy s ohraničením detailu, nebo na kartu Poznámka panel Odkazy rozevírací seznam Detail, chcete-li odkazy bez ohraničení detailu,.

7. Vyberete-li nástroj hranice detailu, určete meze hranice detailu.
8. Určete odkazovou čáru detailu a stiskněte klávesu Enter.

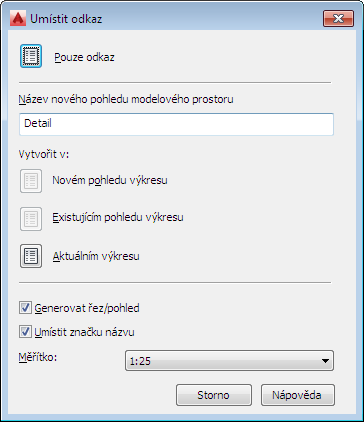

9. Do pole Název nového pohledu modelového prostoru zadejte název nového pohledu modelového prostoru, který obsahuje detail.
10. V případě potřeby zaškrtněte políčko Generovat řez/pohled.
11. Chcete-li přidat titulek do pohledu modelového prostoru, vyberte Umístit titulek.
12. Vyberte měřítko pro pohled modelové prostoru.
13. Klikněte na položku Aktuální výkres.
14. Zvolili-li jste vytvoření detailu s řezem/pohledem, určete bod vložený výsledného 2D řezu/pohledu.
15. Pokud jste zvolili vytvoření detailu bez řezu/pohledu, určete meze pohledu modelového prostoru obsahující plochu, která je zobrazována v detailu.

    Meze pohledu modelového prostoru určí výchozí velikost pohledu listu, takže v případě, že hranice modelového prostoru je příliš malá, je možné, že budete mít problém s umístěním poznámky do tohoto prostoru.

    Poté co byl pohled modelového prostoru umístěn do výkresu, zástupci pole v odkazu se změní na otazník. Pro jejich vyhodnocení je potřeba umístit pohled modelového prostoru na list.

    Pohled modelového prostoru je zobrazen v Navigátoru projektu pod pohledem výkresu, ve kterém jste jej vytvořili.
