Vytvoření vnořené osnovy pro sestavu dveře a okno

Použijte tento postup k vytvoření vnořené osnovy, která je osnovou uvnitř osnovy. Každá vnořená osnova má svoje vlastní pravidla dělení, přiřazení buňky, rámu a příčlí. Standardně je rám pro vnořené osnovy vypnut.

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce stylů.
2. Rozbalte položku Architektonické objekty Styly sestavy dveře/okno.
   Poznámka: Případně vyberte sestavu dveře/okno ve výkresu a klikněte na kartu Sestava dveře/okno panel Obecné rozevírací seznam Upravit styl Styly sestavy dveře/okno.
3. Vyberte styl sestavy dveře/okno.
4. Klikněte na kartu Pravidla projektu.
5. V levém podokně vyberte osnovu, ve které chcete vytvořit vnořenou osnovu.
6. Klikněte na tlačítko (nové přiřazení buňky).

   V seznamu přiřazení buněk se zobrazí nové přiřazení buňky.

7. Klikněte pravým tlačítkem na výchozí název, klikněte na tlačítko Přejmenovat a zadejte popisný název pro přiřazení.
8. Ve sloupci Prvek vyberte položku Vnořená osnova.

   V levém podokně dialogového okna je do seznamu osnov přidána nová osnova. Když upravujete primární osnovu, nová osnova se přidá na sekundární úroveň. Když upravujete osnovu sekundární úrovně, další osnova se umístí na terciální úroveň a tak dále.

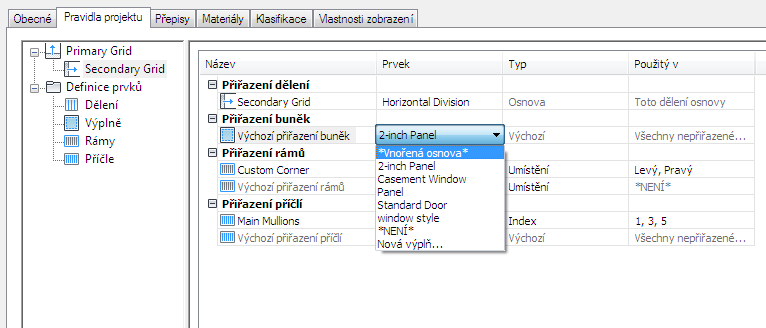

   Vytvoření vnořené osnovy

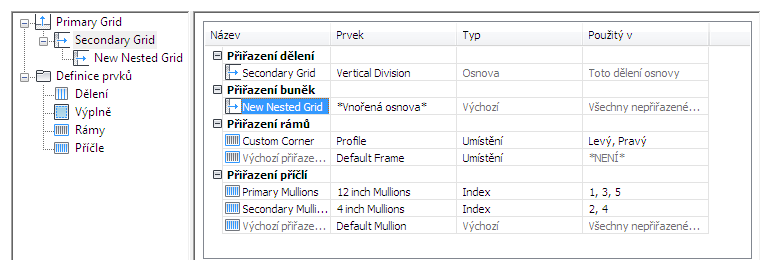

   Vnořená osnova ve stromové struktuře

   Poznámka: Pokud chcete přejmenovat osnovu, musíte ji vybrat v pravém podokně, kliknout na ni pravým tlačítkem a kliknout na tlačítko Přejmenovat a zadat nový název.
9. Určete buňky, které mají obsahovat tuto vnořenou osnovu.
10. Klikněte na tlačítko OK.
