Chcete-li omezit velikost složených znaků Kanji, můžete definovat soubor rozšířeného písma Big Font. Rozšířená písma Big Font používají kód podtvaru, následovaný okamžitě číslem 0.
První řádek souboru rozšířeného písma Big Font je stejný jako soubor běžného písma Big Font. Toto je formát zbývajících řádků souboru:
*0,5,font-name character-height, 0, modes, character-width,0
.
.
.
*shape-number,defbytes,shape-name
.
code,0,primitive#,basepoint-x,basepoint-y,width,height,
.
.
code,0,primitive#,basepoint-x,basepoint-y,width,height,
.
terminator
Následující seznam popisuje pole souboru definic písma Big Font:
- výška znaku
-
Použitím spolu se šířkou znaku označuje počet jednotek, které definují znaky písma.
- šířka znaku
-
Použitím spolu s výškou znaku označuje počet jednotek, které definují znaky písma. Hodnoty výška-znaku a šířka-znaku se používají jako měřítko primitiv písma. V této souvislosti jsou primitiva body, úsečky, polygony nebo znakové řetězce písma orientované geometricky v dvojrozměrném prostoru. Znak Kanji se skládá z několika primitiv použitých opakovaně s různými měřítky a kombinacemi.
- režimy
-
Bajt režimy by měl mít hodnotu 0 pro vodorovně orientované písmo a hodnotu 2 pro duálně orientované písmo (vodorovné nebo svislé). Zvláštní příkazový kód 00E (14) se uplatní pouze tehdy, pokud je parametr režimy nastaven na hodnotu 2.
- číslo-tvaru
-
Kód znaku.
- defbajty
-
Bajtová velikost. Je vždy 2 bajty, skládající se z šestnáctkových nebo kombinace desítkových a šestnáctkových kódů.
- název-tvaru
-
Název znaku.
- kód
-
Speciální kód popisu tvaru. Je vždy 7, aby bylo možné použít funkci podtvarů.
- primitivum#
-
Odkaz na číslo podtvaru. Je vždy 2.
- záklbod-x
-
X počátek primitiva.
- záklbod-y
-
Y počátek primitiva.
- tloušťka
-
Měřítko šířky primitiva.
- výška
-
Měřítko výšky primitiva.
- ukončení
-
Označení konce souboru pro definici tvaru. Nabývá vždy hodnoty 0.
Chcete-li se dostat k měřítku, aplikace zmenší měřítko primitiva na čtvercovou jednotku a potom ho vynásobí výškou a šířkou tvaru znaku. Kódy znaků (čísla tvarů) v definici písma Big Font mohou mít hodnoty až do 65535. Následující tabulka popisuje pole souboru rozšířeného písma Big Font.
|
Pole souboru rozšířeného písma Big Font |
|||
|---|---|---|---|
|
Proměnné |
Hodnota |
Velikost v bajtech |
Popis |
|
číslo-tvaru |
xxxx |
2 bajty |
Kód znaku |
|
kód |
7,0 |
2 bajty |
Definice rozšířeného písma |
|
primitivum# |
xxxx |
2 bajty |
Odkaz na číslo podtvaru |
|
záklbod-x |
1 bajt |
Počátek X primitiva |
|
|
záklbod-y |
1 bajt |
Počátek Y primitiva |
|
|
šířka |
1 bajt |
Měřítko šířky primitiva |
|
|
výška |
1 bajt |
Měřítko výšky primitiva |
|
|
ukončení |
0 |
1 bajt |
Konec definice tvaru |

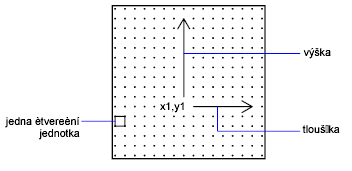

Následující obrázek je příkladem matice 16 x 16 bodů, pomocí které můžete navrhnout rozšířené písmo Big Font, například znak Kanji. V tomto příkladu je vzdálenost mezi každým bodem jedna jednotka. Odkaz směřuje ke čtvereční jednotce.
Čtvercová matice pro znaky Kanji

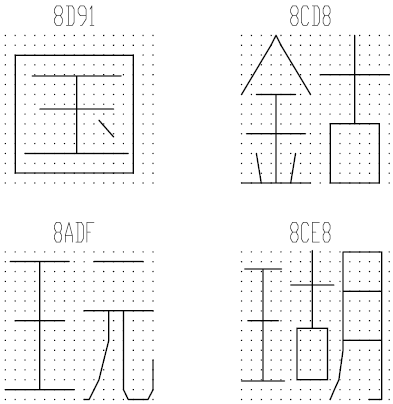

Následující obrázek ukazuje příklad znaků Kanji. Každý znak zaujímá matici MxN bodů (matice nemusí být čtvercové) podobnou té, která je znázorněna na předchozím obrázku. Čísla nad každým obrázkem jsou asociovaná čísla tvaru.
Příklady znaků Kanji

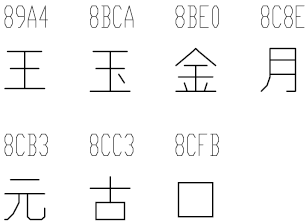

Následující obrázek ukazuje primitiva Kanji.
Příklady primitiv Kanji
Příklad: Soubor definice tvaru pro rozšířené písmo Big Font
*BIGFONT 50,1,080,09e *0,5,Extended Font 15,0,2,15,0 *08D91,31,unspecified 2,0e,8,-7,-15, 7,0,08cfb,0,0,16,16,7,0,08bca,2,3,12,9, 2,8,18,0,2,0e,8,-11,-3,0 *08CD8,31,unspecified 2,0e,8,-7,-15, 7,0,08be0,0,0,8,16,7,0,08cc3,8,0,8,16, 2,8,18,0,2,0e,8,-11,-3,0 *08ADF,31,unspecified 2,0e,8,-7,-15, 7,0,089a4,0,0,8,16,7,0,08cb3,8,0,8,16, 2,8,18,0,2,0e,8,-11,-3,0 *08CE8,39,unspecified 2,0e,8,-7,-15, 7,0,089a4,0,1,5,14,7,0,08cc3,5,2,5,14,7,0,08c8e,9,0,7, 16,2,8,18,0,2,0e,8,-11,-3,0 *089A4,39,primitive 2,0e,8,-7,-15,2,8,1,14,1,0c0, 2,8,-11,-6,1,0a0,2,8,-12,-7,1, 0e0,2,8,-7,13,1,0dc,2,8,11,-1, 2,0e,8,-11,-3,0 *08BCA,41,primitive 2,0e,8,-7,-15,2,8,1,14,1,0c0, 2,8,-11,-6,1,0a0,2,8,-12,-8,1, 0e0,2,0e5,1,0ec,2,063,1,8, 2,-3,2,06f,2,0e,8,-11,-3,0 *08BE0,81,primitive 2,0e,8,-7,-15,2,8,3,9,1,080, 2,8,-10,-4,1,0c0,2,8,-13,-5,1, 0e0,2,8,-7,9,1,09c,2,8,-1,14, 1,8,-6,-5,2,8,8,5,1,8,6,-5, 2,8,-11,-6,1,8,1,-3,2,8,7,3, 1,8,-1,-3,2,8,-3,15,1,01a,2, 012,1,01e,2,8,10,-14,2,0e,8, -11,-3,0 *08C8E,44,primitive 2,0e,8,-7,-15,2,8,3,15,1,090,0fc,038, 2,8,-6,11,1,090,2,8,-9,-5,1, 090,2,096,1,0ac,8,-1,-3,01a,01a,2,8, 18,0,2,0e,8,-11,-3,0 *08CB3,61,primitive 2,0e,8,-7,-15,2,042,1,02b,02a,018,2, 0d0,1,012,034,2,069,1,01e,040,2,8, -8,6,1,02b,2,8,4,5,1,08c,2,8, -3,8,1,03c,2,8,-5,3,1,0e0,2,8, -12,5,1,0a0,2,8,6,-14,2,0e,8, -11,-3,0 *08CC3,34,primitive 2,0e,8,-7,-15,2,0c1,1,06c,0a8,064,0a0,2,8, -5,9,1,09c,2,8,-7,5,1,0e0,2,8, 4,-11,2,0e,8,-11,-3,0 *08CFB,22,primitive 2,0e,8,-7,-15,2,0d2,1,0cc,0c8,0c4,0c0,2,8, 5,-13,2,0e,8,-11,-3,0
