Jak vložit vzorec do poznámky odkazu

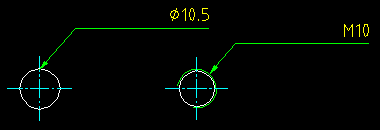

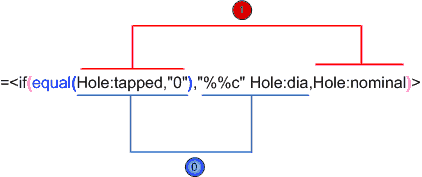

Poznámka: Bude vytvořen vzorec: =<if(equal(Hole:tapped,"0"),"%%c" Hole:dia,Hole:nominal)>; Jedná se o vzorec k zobrazení jmenovitého průměru díry se závitem, případně průměru díry, pokud se nejedná o díru se závitem.

1. Klikněte na kartu Poznámkapanel ZnačkaPoznámka odkazu. Hledat
2. Vyberte díru, ke které chcete připojit poznámku, a kliknutím na kreslicí ploše vyberte umístění poznámky.
3. V seznamu Režim zobrazení náhledu vyberte možnost Prostý text.
4. Ve víceřádkovém textovém editoru odstraňte veškerý výchozí text a jako první znak textu poznámky zapište „=“.
5. V textovém editoru zadejte požadovaný vzorec:
   1. V Seznamu proměnných vyberte možnost Funkce IF (pokud). Textový editor zobrazí =<IF(,,)>
   2. V editoru odstavcového textu umístěte kurzor za otevřenou závorku.
   3. V Seznamu proměnných vyberte možnost Funkce EQUAL (rovno). Textový editor zobrazí =<IF(<EQUAL(,)>,,)>.
   4. V editoru odstavcového textu umístěte kurzor za druhou otevřenou závorku.
   5. V Seznamu proměnných vyberte možnost Hole (díra) TAPPED (se závitem). V textovém editoru se zobrazí =<IF(<EQUAL(<HOLE:TAPPED>,)>,,)>
   6. Pokračujte, dokud se v editoru nezobrazí =<IF(EQUAL(HOLE:TAPPED,"0"),, )>
   7. Umístěte kurzor mezi dvě čárky, klikněte na značky a vyberte značku průměru. V textovém editoru se zobrazí =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c",)>
   8. Umístěte kurzor za řetězec „%%c“ a v Seznamu proměnných vyberte možnost Hole (díra) DIA (průměr). V textovém editoru se zobrazí =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,)>
   9. Umístěte kurzor za „HOLE:DIA,“ a v Seznamu proměnných vyberte Hole (díra) NOMINAL (jmenovitý). V textovém editoru se zobrazí =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)>
   10. Pokračujte, dokud se v editoru nezobrazí =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)>
6. V seznamu Režim zobrazení náhledu vyberte možnost Barevný text rendrovaný a ověřte, že je vzorec správně rendruje.
7. Klikněte na tlačítko OK.
