Aplikace AutoCAD Mechanical nabízí příkaz AMRECTANG, který slouží k vytváření obdélníkové uzavřené křivky.
Příkaz Obdélník také vytvoří obdélníky určením dvou protilehlých rohů. V závislosti na tom, kam chcete obdélník vložit, není určení dvou protilehlých rohů vždy vhodné. Příkaz AMRECTANG nabízí možnosti definovat obdélníky pomocí jiných než dvou rohových bodů.
Brzy po vyvolání příkazu se počáteční bod změní, pokud stisknete MEZERNÍK. Kurzor se změní a označuje aktuální počáteční bod.
| Kurzor | Význam |
|---|---|
 |
Slouží k vytvoření obdélníku určením rohu jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středového bodu základny jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středového bodu výšky jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středu obdélníku jako počátečního bodu. |
Po určení počátečního bodu lze určit, zda chcete změnit tvar rohů (zaoblit nebo zkosit). Také lze řídit, zda budou osy nakresleny s obdélníky nebo ne.

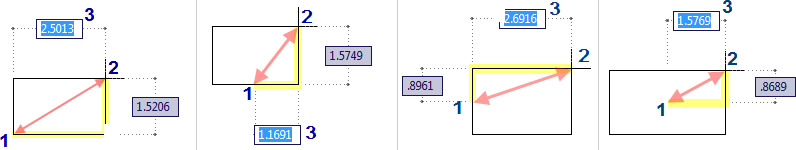

Poté je třeba určit druhý bod, který definuje obdélník. Druhý bod lze určit kliknutím do kreslicí plochy. Pokud je povoleno zadávání kót, lze určit druhý bod zadáním hodnot kót na popiscích nástrojů.
Obdélník lze definovat také pomocí plochy a délky nebo šířky. Pokud je aktivní možnost Zkosení nebo Zaoblení, výpočet plochy bere v úvahu také vliv zkosení nebo zaoblení na rohy.
Aplikace AutoCAD Mechanical nabízí několik možností definování počátečního a koncového bodu. Chcete-li k těmto možnostem přistoupit, pomocí možností příkazového řádku zobrazte dialog Obdélníky.
