Křivka se všemi vrcholy ve stejné výšce.
3D plocha je objekt aplikace AutoCAD, který reprezentuje povrch plochy se třemi nebo čtyřmi stranami, která může mít každý vrchol v různé výšce. Můžete prohlížet TIN (Model povrchu založený na nepravidelné trojúhelníkové síti – Triangulated Irregular Networks) jako 3D plochy. S použitím příkazu STÍNOVAT můžete stínovat 3D plochy. S použitím příkazu RENDROVAT můžete rendrovat 3D plochy. Viz také povrch TIN.
Křivka s vrcholy v různých výškách.
Změna spádu.
American Association of State Highway and Transportation Officials.
Plošná míra: 160 čtverečních tyčí, 4 840 čtverečních yardů, 43 560 čtverečních stop.
Postup, který odstraní nekonzistence z matematického modelu měřených pozorování, jako jsou úhly a vzdálenosti.
Řada 2D souřadnic (Y a X) spojených přímkami, oblouky nebo přechodnicemi použitá k reprezentaci objektů, jako jsou osy trasy vozovky, hrany zpevnění vozovky, chodníky nebo hranice silničního pozemku.
Rozdíl ve směru mezi dvěma konvergentními přímkami, měřený v jednotkách stupně, radiány nebo grady.
Celkové množství (mm nebo palce) podle kterého jsou koleje zvýšeny nebo sníženy v oblouku.
Armatura je komponenta, například ventil, který doplňuje vodní dopravní a distribuční systém. V mnoha případech armatury škrtí nebo řídí průtok.
Velikost plochy v horizontální rovině, uzavřené hranicemi libovolného polygonálního obrazce.
Americké sdružení železničního inženýrství a údržby
Objekt výkresu aplikace AutoCAD Civil 3D (Šablona typických řezů AECC), který spravuje kolekci komponenty podsestav, jako jsou jízdní pruhy, obrubníky, krajnice a příkopy pro vytvoření stavebních prvků vozovky nebo jiné stavební objekty typu koridoru.
Sada šablon typických řezů, které jsou zadány (odkazovány) souborem sady šablon typických řezů, se používá v průběhu vytváření objektu křižovatky (návrh křižovatky).
Azimut odvozený ze zaměření slunce a zaměření hvězd.

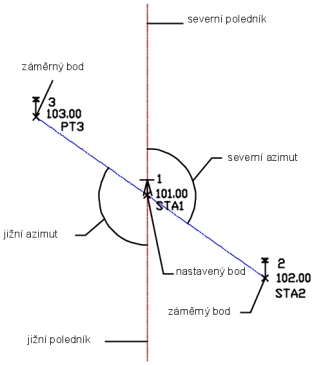

Úhel ve směru pohybu hodinových ručiček, měřený od referenčního meridiánu. Rovněž známý jako severní azimut. Může se pohybovat v rozmezí od 0 do 360 stupňů. Záporný azimut je převáděn na hodnotu ve směru pohybu hodinových ručiček.
Dříve stanovený použitý jako reference směru do jiného bodu. Pohyby zeměměřického přístroje jsou zpravidla uzamknuty na úhlu 0 stupňů a svislý nitkový kříž je nastaven na záměru vzad. Všechna následná zaměření jsou pak prováděna současným otáčením přístroje a pohybem nahoru a pohyb dolů zůstává nastaven na záměru vzad. Všechny měřené úhly jsou proto relativní vůči záměře vzad.
Linie v hmotnici, ve které bude vyrovnán výkop a násyp. Viz také bod vyrovnání, linie hmotnice.
Bod, ve kterém hmotnice protíná linii vyrovnání (staničení, v němž je objem výkopu a násypu rovnocenný). Viz také linie vyrovnání, linie hmotnice.
Viz průmět.
Existující země nebo nezastavěný terén. Zadán při vytvoření objemových povrchů. Viz také srovnávací povrch.
Začátek oblouku.

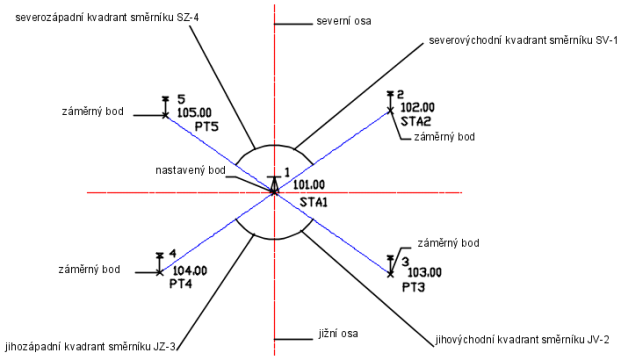

Úhel, měřený ze severu nebo z jihu, podle toho, který je nejbližší, s přidaným označením východ nebo západ. Úhel je vždy menší než 90 stupňů (PI/2 radiánů nebo 100 gradů) a odkazuje se na něj podle čísla kvadrantu.
Začátek plného převýšení koleje.
Začátek plného dostředného sklonu.
Začátek nepřevýšené koleje.
Začátek základního střechovitého sklonu.
Začátek základního sklonu krajnice.
Začátek trasy.
Viditelné hranice povrchu. Ohraničení může být definováno z hranice nebo může být výsledkem definované hranice a postupů, provedených na povrchu, jako je například postup Zrušit čáru (v povrchu se vytvoří otvor). Pokud není hranice na povrchu definována, vnější ohraničení je vždy definováno jako rozsah triangulace povrchu.
Jáma je vytvořena ve staničení podél trasy a poskytuje materiál, který má být použit jako násyp u diagramu hmotnice. Viz také skládka.
Tři druhy uzavřených křivek omezující plochu zobrazení digitálního modelu terénu. Nejobvyklejší jsou vnější hranice povrchu, vytvořené přímo vně okrajů skupiny referenčních bodů, eliminující nežádoucí interpolace napříč prázdným prostorem tam, kde má povrch konkávní tvar. Rovněž jsou použity následující dva typy vnitřní hranice prostoru: skrýt hranice pro vyražení otvorů v povrchu (například průmět budovy) nebo ukázat hranice pro vytvoření menších povrchů vyloučením ploch, které spadají mimo hranice.
Způsob počítání objemů s použitím existujícího objektu aplikace AutoCAD (například křivky nebo polygonu) k vypočítání řezu, násypu a čistého objemu pro plochu ohraničenou tímto objektem.
Začátek trasy.
Počáteční bod trasy.
Rozbočka (například T nebo kříž) rozdělí tok tlakové sítě do dvou nebo více směrů.
Lom v podélném spádu.
Čára použitá ke spojení referenčních bodů reprezentujících oddělené objekty povrchu, jako je linie žlábku, hrana zpevnění vozovky, pata svahu, osa trasy silnice nebo proudnice příkopu nebo vodního toku. Když je definována povinná spojnice, triangulace povrchu musí nejprve sledovat povinné spojnice umístěním triangulačních hran, shodných se segmenty povinné spojnice. To zajišťuje přesné zobrazení funkce v modelu. Pak se provede zbytek interpolace na základě přiblížení. Povinné spojnice jsou obvykle kritické pro vytvoření přesného modelu povrchu. Je to interpolace dat, a ne data jako taková, co udává tvar modelu. Viz také nedestruktivní povinná spojnice.
Bod, který je zahrnut v definovaném seznamu vrcholů povinné spojnice.
Vrchol výškového polygonu tečna-oblouk
Výška vrcholu výškového polygonu tečna-oblouk
Staničení vrcholu výškového polygonu tečna-oblouk
Začátek profilu.
Nastavení, které určuje, že komponenta objektu dědí barvu nebo typ čáry, asociovaný s objektem nebo blokem, který jej obsahuje.
Nastavení, které určuje, objekt nebo komponenta objektu dědí barvu nebo typ čáry asociovaný s přiřazenou hladinou.
Část potrubní sítě, kterou uživatel označil tak, aby fungovala jako cílový objekt pro obtokové proudy, kam se provést nasměrování.
Změna výšky kolejí v horizontálním oblouku pomáhá vlaku projíždějícímu tímto obloukem vyrovnat odstředivou sílu. Viz také klopení vozovky.
Rozdíl (v milimetrech nebo palcích) mezi použitým převýšením koleje a teoretickým převýšením koleje.
Spád (ve vzepětí:trať) mezi dvěma kritickými staničeními převýšení koleje.
Plocha, z níž se vlévá voda do jezera, vodního toku nebo drenážního systému.
Grafický prvek ve tvaru diamantu, který označuje místo těžiště objektu zemního tělesa. Kliknutím pravým tlačítkem na středovou značku zobrazíte kontextovou nabídku Zemní těleso.
Přímka spojující dva body na oblouku: bod napojení tečna-oblouk a bod napojení oblouk-tečna. Oblouk se v těchto bodech protíná s přímkou nebo s jiným obloukem.
Relativní poloha staničení polygonového pořadu, jak je porovnávána se stejnou polohou staničení určenou jinou sadou zaměření nebo trasou zaměření.
Přechodnice, v níž je zakřivení lineární funkcí délky přechodnice, takže stupeň zakřivení je nulový, když protíná s tečnu a pak se zvyšuje a kopíruje zakřivení přilehlého oblouku. Viz rovněž složená přechodnice, jednoduchá přechodnice.
Geometrie souřadnic
Objekty bodu, které jste vytvořili s pomocí příkazů vytvoření bodu nebo import bodu. Body COGO se v této dokumentaci uvádí prostě jako „body“. Data asociovaná s tímto bodem, jako číslo bodu, souřadnice Y a souřadnice X se uvádějí jako vlastnosti. Viz také vlastnosti.
Postup nastavení čáry zaměření nebo objektivu optického přístroje tak, aby byl správně umístěn na základě jiných částí přístroje.
Navrhovaný nebo existující povrch terénu, použitý pro vytvoření objemových povrchů. Viz také základní povrch, objemový povrch.
Korekce odpovídající závěrové chybě, která předpokládá, že závěrové chyby jsou z valné části způsobeny chybami v zaměřených úhlech i chybami v změřených vzdálenostech. Pokud se jedná o tuto situaci, použijte možnost pravidla kompasu.
Metoda výpočtu kubatur s použitím horního a spodního povrchu (dvojice povrchů) pro určení hodnot řezu, násypu a celkové kubatury.
Oblouk, který se skládá ze dvou nebo více oblouků o různých poloměrech zakřivení ve stejném směru a má společnou tečnu nebo přechodový oblouk v jejich průsečíku.
Přechodnice, která vytváří hladký přechod mezi dvěma sousedními oblouky o různých poloměrech, avšak se stejným směrem. Na obou koncích má konečný poloměr.Viz také klotoida.
Ve statistice se jedná o oblast nebo plochu, která má známou pravděpodobnost, že bude obsahovat náhodný vzorek. V zeměměřictví znamená 95% interval utajení znamená, že si zeměměřič může být z 95% jist, že bod nebo měření leží v oblasti nebo v určených parametrech.
Body s jedinečným identifikátorem, které jsou vytvořeny na známém místě (X, Y nebo zeměpisná šířka, zeměpisná délka s volitelnou výškou či popisem) a nejsou ovlivněny úpravami nebo opravami. Řídicí body se přidávají do zeměměřické databáze a jsou spravovány v rámci pojmenované zeměměřické sítě.
Nepřipojené části geometrie parcely nebo trasy. Pokud například použijete metodu tečna-tečna a vytvoříte více připojených čar, bude celá vyřešena celá funkce a vlastnosti zobrazení se budou řídit stylem objektu. Pokud vytvoříte nějaké propojené čáry a potom přidáte čáru, která nebude připojená, výsledkem bude část konstrukční geometrie.
Region, který je definován použitím kritérií zemního tělesa na průmět. Průmět může mít jeden region po celé své délce nebo může být rozdělen na řadu kontrolních, přechodových a prázdných oblastí. Viz také průmět.
Čára, která spojuje body o stejné výšce nebo hodnotě vzhledem k zadané referenční srovnávací rovině.
Hodnoty, které přesně určují polohu bodu v prostoru danou třemi rovinami: X, Y a Z (souřadnice X, souřadnice Y a výška).
Jakákoli dráha, jejíž délka a umístění je obvykle řízena jedním či více horizontálními a výškovými vedeními trasy. Příkladem jsou vozovky, železniční tratě, silniční komunikace, kanály, příkopy, vedení inženýrských sítí nebo letištní dráhy.
Komponenta objektu koridoru. Vytvořena spojením kódů bodů podsestav z jednoho staničení na druhé.
Komponenta objektu koridoru. Triangulace povrchu je vytvořena z bodů podsestav koridoru a kódů spojnic.
Pravidlo vyčíslení polygonového pořadu, ve kterém jsou všechny úhlové chyby rozděleny po celém polygonovém pořadu a všechna nastavení v polygonovém pořadu vyplývají z úprav vzdáleností polygonového pořadu. Úprava vzdálenosti provedená pro každé rameno je taková, že součet čtverců je minimální.
Korekce odpovídají závěrovým chybám, což předpokládá, že závěrové chyby jsou náhodné a normálně rozdělené. Předpokladem je, že všechny úhlové chyby byly upraveny před rutinou úpravy.
V profilu jde o výškový oblouk na vrcholu kopce nebo na podobném místě, kde je vedení spádu do oblouku větší než vedení spádu z oblouku. Ve vrcholovém výškovém oblouku je vrchol výškového polygonu pro tečny nad obloukem. Viz také údolnicový výškový oblouk.
Průběh spojení standardů používaných agenturami s trasou nebo profilem. Standardy agentur, které jsou typicky založeny na požadavcích na klopení vozovky a rychlosti návrhu, jsou součástí přizpůsobitelného souboru kritérií návrhu.
Soubor může také určovat projektové standardy pro automatické přidávání rozšíření k trasám s dynamickým odsazením.
Pokud je vytvořena trasa nebo objekt profilu, je možné asociovat standardy ze souboru kritérií návrhu s trasou nebo objektem a zajistit tak, že vodorovná a svislá křivka odpovídají minimálním standardům. Pomocí uživatelem definovaných kontrol návrhů lze označit a vykazovat standardní odchylky. Viz také soubor kritérií návrhu.
Viz řez.
Průsečík oblouk-přechodnice Viz hlavní bod kružnice-přechodnice.
Velký poloměr složené přechodnice na začátku.
Velký poloměr složené přechodnice na konci.
Malý poloměr složené přechodnice na začátku.
Malý poloměr složené přechodnice na konci.
Trasa, která spojuje hrany dvou protínajících se komunikací. Nejobvyklejší geometrie zaoblení krajnice je jednoduché kulaté zaoblení. U typické křižovatky se trasy zaoblení krajnice umisťují v každém ze čtyř kvadrantů mezi hrany zpevnění vozovky.
Bod na horizontálním trase, kde se oblouk protíná s přechodnicí.
Potrubí jsou vyráběna po oddělených segmentech, které se nazývají výrobní délky nebo délky po úsecích. Jedná se o jmenovitý rozměr, což znamená, že popisuje obecnou velikost, ale nemusí odpovídat skutečnému rozměru.
Sklon vytvořený, když průmět klesne pod existující linii terénu. Výsledné kopírování sklonu až po existující terén se nazývá sklon výkopu, protože existující terén musí být při stavbě vykopán (odstraněn).
Zařízení, které zeměměřiči používají k automatickému záznamu měřených dat shromažďovaných v terénu. Hrubá zeměměřická data lze pak stáhnout a převést do souboru měřického zápisníku, který používá formát Survey Command Language, nebo do souboru LandXML, který k popisu zeměměřických dat používá schéma LandXML. Zeměměřiči pak mohou importovat tento soubor k vytvoření bodů v databázi a polygonů ve výkresu.
Grafický rámec, který je asociován s objektem zobrazení profilu nebo objektem zobrazení příčného řezu. Datový proužek obsahuje poznámky pro zobrazení profilu nebo zobrazení příčného řezu a rovněž pro nadřízenou trasu. Některé obecné poznámky zahrnují výšková data, staničení a hloubku výkopu/násypu.
Kopie objektu z jiného výkresu pouze ke čtení. Odkazovaný objekt může být použit ve více výkresech a stylizován místně. Po aktualizaci oficiální kopie objektu budou výkresy, které na něj odkazují, upozorněny na možnost aktualizovat místní kopii. Aplikace AutoCAD Civil 3D používá dva typy odkazů na data: datové zkratky a odkazy aplikace Vault. Oba typy mohou odkazovat na povrchy, trasy, profily, potrubní sítě a skupiny zobrazení rámců.
Objekt, který může vytvářet datové reference mezi výkresy v projektu Datové zkratky se nepoužívají u projektů aplikace Vault.
Referenční hodnota. Všechny výšky nebo souřadnice jsou nastaveny vzhledem k této hodnotě. V zeměměřictví lze používat dvě hodnoty (vodorovnou a svislou).
Pro globální souřadnicový systém označuje srovnávací rovina údaj o elipsoidu a metody použité k určení poloh na zemském povrchu. Elipsoid je součástí definice srovnávací roviny.
Čára, vyznačující nulovou čáru výkopu nebo násypu v oblasti práce. Pro objekty zemních těles to představuje cílovou hranu vytvořenou zemním tělesem pro určený povrch, vzdálenost nebo výšku.
Měřítko úhlu v desítkových jednotkách. Například 3°30'36" se rovná 3,51 desetinným stupňům.
Snížení změny staničení.
Seznam, který obsahuje všechny operace, prováděné na povrchu. Zapnutím a vypnutím položek v seznamu můžete upravit povrch, vrátit jej do předcházejícího stavu, a podobně.
Potrubí může sledovat přímou čáru nebo může dosáhnout postupné změny ve směru prostřednictvím posloupnosti potrubních spojů. Vychýlení (nebo vychýlení spoje) je často vyjádřeno v úhlových stupních a určuje, jak velká změna ve směru je možná. Čím je úhel větší, tím je spoj volnější. Menší úhly znamenají relativně těsné spoje.
Vodorovný úhel měřený od prodloužení předchozí linie, vpravo nebo vlevo.
(DMS) Reprezentace úhlu ve stupních, minutách a vteřinách, kde úplný kruh má 360 stupňů, každý stupeň má 60 minut a každá minuta má 60 vteřin. Typický směrník v mírách DMS vypadá následovně: S45°45'58"V. Při použití tohoto formátu se 3°30'36" zadává jako 3,3036.
Metody výpočtu, použité k vytvoření sítí TIN. Při dané skupině datových bodů poskytuje Delaunayova triangulace skupinu čar spojujících jednotlivé body s jejich přirozenými sousedy.
(Digitální výškový model) Pole výšek vztažených na horizontální rastr s pravidelnými mezerami.
Metoda převedení popisů na pomoc při standardizaci dat bodu, když jsou použity různé zdroje dat. Například všechny popisy EROAD, EPAVE, ERD a EDGEROAD lze převést na popis EOP. Možnosti hladina, styl bodu a styl popisku bodu mohou výrazně pozvednout automatické generování základního půdorysu a celkovou organizaci výkresu.
Uživatelem definovaný výraz k ověření, zda entita odpovídá minimálním standardům návrhu vytvořeným pro trasu nebo objekt profilu. Kontroly návrhů lze definovat pro různé typy entit, jako jsou čáry, oblouky a přechodnice. Je třeba ji uložit do sady kontrol návrhu, aby bylo možné ji použít u trasy nebo profilu. Viz také sada kontrol návrhu.
Uživatelem definovaná knihovna běžně používaných kontrol návrhu. Sadu kontrol návrhu zadáváte při vytváření trasy nebo profilu nebo po jejich vytvoření v dialogu Vlastnosti objektu. Viz také kontrola návrhu.
Soubor obsahující minimum standardů návrhu pro objekty trasy a profilu. Soubor kritérií návrhu lze přizpůsobit tak, aby podporoval místní standardy návrhu, pokud jde o rychlost návrhu, klopení vozovky a minimální rychlost, dosah a délku jednotlivých entit. Viz také návrh podle normy.
Sada automatických vazeb pro některé objekty ve výkresu, které jsou vynuceny použitím určitého stylu. Například pokud vymezujete trasu, můžete zadat pravidlo pro poloměr oblouku.
Koleno mění směr toku v tlakové síti. Kolena jsou dodávány s normalizovanými úhly: ohyb 90º (někdy označovaný jako ¼ nebo úplný ohyb), ohyb 45º (1/8), ohyb 22,5º (1/16) a ohyb 11,25º (1/32).
Objekty, které existují v jednom výkresu. Viz také objekt projektu.
Staveniště vytvořené ve staničení podél trasy, ve kterém je vyjmutý materiál odebraný z diagramu hmotnice nastaven jako skládka. Viz také zásobní jáma.
Viz použité převýšení koleje.
Lineární vzdálenost směrem na východ od severo-jižní linie, která prochází počátkem rastru. Ekvivalent souřadnice X v souřadném systému XYZ.
Konec oblouku.
Elektronické zařízení na měření vzdálenosti, které měří obousměrnou dobu průchodu pulzního signálu, ze které se vypočte vzdálenost.
Svislá vzdálenost od středu rozsahu do středu EDM. AutoCAD Civil 3D používá tuto hodnotu k výpočtu vzdálenosti.
Viz teoretické převýšení koleje.
Konec plného převýšení koleje.
Konec plného dostředného sklonu.
Niveleta energie.
Vertikální vzdálenost od srovnávací roviny k bodu nebo objektu na povrchu Země. Předpokládá se, že srovnávací rovina souhlasí s hladinou moře. Ekvivalentem k souřadnici Z je souřadnicový systém XYZ.
Bod, který označuje změnu výšky, ale nepřeruší vodorovnou geometrii.
Konec nepřevýšené koleje.
Konec základního střechovitého sklonu.
Linie v potrubní síti nebo v kanalizaci, která představuje celkovou dostupnou energii v systému (potenciální energie nebo statický výška vody nad referenčním povrchem plus kinetická energie nebo rychlostní spád).
Typ uživatelem definované vlastnosti s předdefinovanými hodnotami, které je možné vybírat v seznamu.
Konec základního sklonu krajnice.
Konec trasy.
Koncový bod trasy.
Konec trasy.
U železniční trati se jedná o rozdíl výšky (v mm nebo palcích), při které je vertikální síla kol na obou kolejích stejná.
Eliptická oblast, která zobrazuje interval spolehlivosti nastaveného bodu. Když je například spolehlivost nastavena na 99 %, můžete si být na 99 % jisti, že vypočtená elipsa obsahuje skutečné umístění bodu.
Viz nedostatek převýšení.
Vrchol výškového polygonu oblouk-tečna
Výška vrcholu výškového polygonu oblouk-tečna
Staničení vrcholu výškového polygonu oblouk-tečna
Konec profilu.
Bod, kde se protínají dvě pevné tečny v horizontální trase. Viz také vrchol směrového polygonu a myšlený průsečík.
Trojrozměrný povrchový trojúhelník. Plocha je reprezentována buď objektem 3D plochy nebo objekty 3D čáry.
Měření úhlu, při kterém není záměr obrácen. Označuje se také jako přímá.
Měření úhlu, při kterém je záměr obrácen. Označuje se také jako inverzní nebo nepřímá.
Objekt, ve kterém příkazy zemního tělesa mohou rozeznat a použít jako průmět. Obvykle čára, která vyznačuje některou významnou funkci ve výkresu, například hřebenovou linii nebo dno prohlubně. Viz také průmět.
Trvalý detailní záznam, který si pořizuje zeměměřič ze všech zaměření, prováděných v terénu. Soubor měřického zápisníku (s příponou *FBK) v aplikaci AutoCAD Civil 3D, který může být použit jako zdroj měřických dat.
Syntaxe, která odpovídá předem definované konvenci v zeměměřické aplikaci. Kódy pole jsou přiřazeny ke každému zeměměřickému bodu pro automatizaci přiřazení vlastností bodu a linie a určení konektivity skici.
Proces stanovení konektivity linie a oblouku mezi body vyměřenými v poli, které mají stejný název prvku v rámci kódu bodu. Tento proces rovněž přiřadí symboly k bodovým prvkům na základě názvu prvku v rámci kódu bodu.
Sklon vytvořený, jestliže průmět vystoupí nad existující linii terénu. Výsledný sklon, svažující se k existujícímu terénu se nazývá sklon násypu, protože materiál musí být navezen pro vyplnění plochy při stavbě.
Speciální skica vytvořená automaticky ve výkresu, když importujete měřický zápisník obsahující data polygonu. Při použití příkazů aplikace AutoCAD Civil 3D se vytvoří také zeměměřičský polygon. Hladiny pro polygony můžete řídit pomocí předpon polygonů.
Slouží k automatickému umístění polygonů na uživatelem definovaných hladinách, založených na počáteční části názvu polygonu. Například předpona polygonu EP může být použita k umístění polygonů EP, EP1, EP2 a EPL všechny na stejnou vrstvu. Použitím předpon polygonů ve spojení s klíči popisu může značně automatizovat proces vypracování dobře organizovaného základního půdorysu.
Viz rozbočka a koleno.
Entita trasy s pevnou polohou, nemusí se nutně jednat o tečnu k jiné entitě pro definování její geometrie. Viz také plovoucí entita, volná entita.
Entita trasy, která je tečnou k některé z dalších entit (předtím nebo potom) pro definování její geometrie. Viz také pevná entita, volná entita.
Hydraulická vlastnost často používaná při navrhování dešťové kanalizace a dalších systémů, která představuje objem kapaliny v čase protékající systémem.
Objekt, pro nějž jsou použity parametry zemního tělesa. Průmět může být otevřený nebo uzavřený geometrický polygon 2D nebo 3D, který je návrhovou linií nebo hranou parcely nebo zeměměřického polygonu. Viz také návrhová linie.
Koncové body, které definují segmenty návrhové linie s umístěním XYZ, a staničení začínající v prvním vrcholu.
Bod, do něhož je zaměřen přístroj k měření nebo určení jeho výšky nebo vodorovné polohy.
Entita, která je tečnou k některé z dalších entit (předtím nebo potom) pro definování její geometrie. Viz také pevná entita, plovoucí entita.
Materiál přesunutý v rámci určité definované vzdálenosti od svého bodu vyhloubení (vzdálenost volné hmotnice) poskytnutý smluvní stranou zdarma. Viz také hmotnice, přebytek materiálu k rozvozu.
Vzdálenost odsazení od segmentů průčelí parcely k odsazení zadní hrany parcely.
Segmenty parcely, které sousedí s hranicí silničního pozemku. Za průčelí parcely se považují také segmenty parcely v přední části parcely.
Uživatelem definovaná délka, která se používá k odsazení definice aktuální průčelí parcely dovnitř parcely, která se dělí. Pokud se použije odsazení průčelí parcely, pak na odsazení průčelí parcely se použije minimální délka průčelí parcely namísto samotné průčelí parcely.
Rozšířený popis bodu po zkopírování vlastností klíče popisu.
U železniční trati se jedná o vzdálenost mezi vnitřními hranami kolejí mínus šířka hlavy kolejí. Viz také vzdálenost styčných kružnic.
Nejkratší čára mezi dvěma body na povrchu, přímka nebo oblouk z jednoho bodu podél elipsoidu do druhého.
Základní vztah k Zemi, který zohledňuje zakřivení povrchu Země na úrovni mořské hladiny. Například geodetická vzdálenosti je vzdálenost nebo úhel, kde se zohledňuje zakřivení Země oproti vzdálenosti a úhlu, naměřenému na ploché papírové mapě.
Metoda hlášení sklonu terénu, ve které je změna výšky vyjádřena v procentech uražené horizontální vzdálenosti. Pokud se například terén zvedne o jednu lineární jednotku (metr nebo stopu) na horizontální vzdálenosti pět jednotek, je spád 20%. Viz také sklon.
Viz návrh profilu.
Bod v diagramu hmotnice, ve kterém mají být nastaveny hmotnice přechodů od výkopu k násypu. Pokud se volná hmotnice měří od bodů spádu, je tímto bodem nejvyšší bod (nebo nejnižší, pokud je pod linií vyrovnání). Viz také linie vyrovnání, linie hmotnice.
Postup použitý k modelování upraveného terénu.
Parametry jako cílová a projekční metoda pro zemní těleso.
Plocha ohraničená průmětem, hranou paty svahu a dvěma promítanými liniemi.
Knihovna, která váže dohromady objekty zemních těles pro účely vytvoření povrchu a výpočtu kubatury.
Předmět zemního tělesa definuje, co budou promítané linie z návrhové linie ohraničovat. Tři možnosti výběru pro cíl jsou povrch, relativní nebo absolutní výška a vzdálenost. Viz také hrana paty svahu.
Systém úhlových mír, kde se jeden grad rovná 1/100 úhlu 90° nebo 360° = 400 gradů.
Systém čar, rovnoběžných s danou skupinou os v určitých vzdálenostech. Rastry se používají pro vizualizaci povrchů a výpočet kubatur. Rastr se rovněž používá ke geodetickým účelům.
Vzdálenost mezi dvěma body podle souřadnicové zóny, nikoli na základě místních souřadnic Y a X.
Souřadnice X, která je založena na vybrané souřadnicové zóně na rozdíl od místní souřadnice X, která je založena na geodetickém základním bodu. Viz také místní souřadnice X.
Souřadnice Y, která je založena na vybrané souřadnicové zóně na rozdíl od místní souřadnice Y, která je založena na geodetickém základním bodu. Viz také místní souřadnice Y.
Typ povrchu, vytvořený ze souboru DEM nebo SDTS nebo exportovaný ze souboru LandXML. Povrch definovaný rastrem se skládá ze vzorového pole výšek pro řadu poloh terénu v pravidelně vzdálených intervalech.
Diferenciální povrch definovaný rastrem na základě uživatelského základního a srovnávacího povrchu. Rastrová metoda výpočtu objemu měří rozdíl ve výšce mezi dvěma povrchy ve všech křižovatkách v uživatelsky definovaném rastru.
Pohyblivý bod na objektu, který můžete přetáhnout pro dynamickou úpravu objektu
Jedinečný identifikátor výkresového objektu použitý jako reference v rámci softwaru. Uživatelé normálně nemusí o identifikátorech vědět, pokud nepoužívají editor datových zkratek.
Plošná míra, která se zpravidla vztahuje k pozemku, 10 000 metrů čtverečních nebo asi 2,47 akrů.
Čára hydraulického sklonu.
3D laserové snímkování obvykle spojené s laserovými skenery založenými na prověřování pevniny. Pojmy High-Definition (Vysoké rozlišení) a HDS jsou ochranné známky společnosti Leica Geosystems.
Osa, okolo které se otáčí záměr teodolitu nebo nivelačního přístroje, když se pohybuje svisle. Osa otáčení kolmá k vertikální ose.
Horní bod.
Linie v potrubní síti nebo v kanalizaci, která představuje výškový spád a tlakový spád v každém bodu podél systému.
Vypočtený vrchol směrového polygonu (PI) na oblouku nebo skupině oblouků trasy. Myšlený vrchol směrového polygonu označuje, kde by se tečny protnuly, kdyby byly prodlouženy směrem ven. Viz také vrchol směrového polygonu a explicitní vrchol směrového polygonu.
Pojmenovaná knihovna v zeměměřické databázi, která poskytuje kontext s ohledem na specifická data, která byla importována pomocí příkazů zeměměřického importu, jako je příkaz Import zeměměřictví LandXML nebo průvodce Import zeměměřických dat.
Zvýšení změny staničení.
Přechodnice s obloukovým poloměrem, která se snižuje podél trasy definovaného směru.
Funkce aplikace AutoCAD Civil 3D dostupná pro potrubní sítě, která umožňuje určit, zda spolu části potrubní sítě (potrubí a stavební objekty) fyzicky nekolidují nebo se podle předdefinovaných kritérií těsné blízkosti nenacházejí příliš blízko sebe.
Bod, kde se dvě nebo více čar, oblouků, polygonů nebo objektů spojuje nebo protíná do dvojrozměrného nebo trojrozměrného prostoru.
Výpočet zpětné analýzy na uzavřeném polygonu určí směrníky a vzdálenosti mezi souřadnicemi a vykáže plochu. Protože k určení rohů používáte přesná čísla (souřadnice), nebude hlášena žádná chyba uzávěry.
Nebo koeficient ztráty křížení. Hodnota hydraulické vlastnosti používaná v systémech kanalizace, kterou lze vypočítat a definovat v potrubní síti. Souvisí se ztrátou energie v křížení. Tato numerická hodnota nemá asociovány žádné jednotky a je možné ji automaticky vypočítat nebo ručně zadat pomocí nadstavbové aplikace Hydraflow Storm Sewers. Slouží k výpočtu vedlejších ztrát pro hydraulickou analýzu.
Koeficient oblouku.
Numerická hodnota, která představuje tok v potrubní síti nebo v systému kanalizace podle určení uživatele.
Metoda vyhlazování povrchu, která využívá známé hodnoty a semivariogram k určení neznámých hodnot. Na základě použitého semivariogramu jsou známým hodnotám přiřazeny optimální váhy pro výpočet neznámých hodnot. Protože se variogram mění se vzdáleností, váhy závisí na známém vzorovém uspořádání.
Vlevo.
K vytvoření stylu popisku se používá blok, směrová šipka nebo značka zaškrtnutí. Styly popisků mohou být složeny z více komponent popisku.
Knihovna definic popisků pro více typů popisků, jako jsou popisky staničení a popisky geometrického bodu. Například popisky staničení trasy mohou být složeny s popisků hlavního staničení, popisků vedlejšího staničení a z popisků geometrického bodu.
Úhlová vzdálenost, měřená na meridiánu severně nebo jižně od rovníku.
Profil objektu, který reprezentuje výšky upraveného terénu podél horizontální trasy nebo jiná lineární funkce, která podporuje zobrazení profilu. Obvykle jsou tato data navržena a ne odvozena z předem existujícího zdroje a skládají se z řady vertikálních tečen spojených vertikálními oblouky, umístěnými v každém vrcholu výškového polygonu. Tento profil je rovněž znám jako výškové vedení trasy, navržený profil a niveleta.
Plovoucí ukotvitelný panel nástrojů, který seskupuje projektové nástroje a nástroje úprav patřící objektu.
Začátek úsečky.
Rovná koruna.
Konec úsečky.
Metoda vyčíslení polygonového pořadu, ve které jsou čtverce rozdílů mezi neupravenými a upravenými měřeními (úhly a vzdálenosti) sečteny a redukovány na minimum. Tato metoda používá specifikace chyb v aktuálním nastavení zařízení k určení očekávaného zdroje chyb a příslušně zváží jednotlivá měření.
Svislé přizpůsobení, které rozdělí svislou závěrovou chybu na každou linii ve stejném poměru, v jakém je délka této linie k celkové délce polygonového pořadu.
Detekce a rozsah světla Obvykle spojená s leteckým laserovým snímkováním
Soubor, který určuje syntaxi příkazů konektivity skici, které jsou zadány v rámci kódu pole. Prvek, který je hranou zpevnění vozovky, může být v kódu pole zkrácen jako EP nebo EOP, ale sada zkratek je součástí standardu kódování, který zavedla společnost. Kód skici doprovází v kódu pole název prvku, například „EP B“, kde „EP“ je název prvku a „B“ je kód skici zahajující zeměměřickou hodnotu.
Sada standardních kódů, které definují zobrazení a chování spojení použitých v podsestavách.
Kopie výkresu projektu, který je umístěn v místní složce uživatele, na rozdíl od hlavní kopie v databázi projektu Vault. Také odkazuje na kopii bodu projektu, který existuje v místním výkresu.
Souřadnice X, která je založena na předpokládaném geodetickém horizontálním základním bodu, na rozdíl od souřadnice rastru X, která je založena na globální souřadnicové zóně. Viz také souřadnice rastru X.
Souřadnice výšky, která je založena na předpokládaném geodetickém vertikálním základním nebo referenčním bodu, na rozdíl od skutečné hodnoty globální výšky.
Souřadnice Y, která je založena na předpokládaném geodetickém horizontálním základním bodu, na rozdíl od souřadnice rastru Y, která je založena na globální souřadnicové zóně. Viz také souřadnice rastru Y.
Bod výkresu, jehož data souřadnic nelze upravit. Uzamknutí bodu se týká jen výkresu, ve kterém je umístěn bod. Viz také chráněný bod.
Postup mapování logických názvů v podsestavách na aktuální názvy objektů aplikace AutoCAD Civil 3D.
Úhel mezi rovinou daného meridiánu a rovinou Greenwichského meridiánu.
Dolní bod.
Sklon krajnice = sklon jízdního pruhu.
Ručně.
Geometrie parcely hlásí, jak přesná jsou vaše zaměření úhlu a plochu uzavřených polygonů. Geometrii parcely můžete analyzovat u otevřeného nebo uzavřeného polygonu, který byl nakreslen pomocí úhlů. Protože je přesnost polygonu založena na přesnosti vašeho měření úhlů, je s takovým polygonem spojována nějaká velikost chyby uzávěru. Čím je větší je přesnost, kterou používáte, tím menší bude chyba. Naopak, když kreslíte polygon mezi známé souřadnice, není zapotřebí provádět analýzu geometrie parcely, protože nebude existovat žádná chyba.
Geometrie parcely hlásí přesnost a matematickou uzávěru založenou buď na zdání směrníku a vzdálenosti uzavřeného polygonu nebo pro otevřený polygon mezi dvěma známými body. Přesnost geometrie parcely je založena na přesnosti, kterou používáte k jejímu výpočtu. Pokud například používáte data, která jsou zaokrouhlena na nejbližší stopu, pak jsou výsledky méně přesné, než když použijete data zaokrouhlená na nejbližší setinu stopy.
Polygony, které slouží k maskování viditelných částí povrchu.
Postup skrývání objektů tak, že text může být umístěn přes ně v prázdné ploše. Maskování zajišťuje čitelnost textu bez zničení objektů pod ním.
Kubatura vyhloubených materiálů krát vzdálenost, o kterou má být přesunut. Diagram hmotnice představuje vizuální vyjádření kumulativních výkopů a násypů kubatur materiálů v projektu. Diagramy hmotnice (spolu se souhrny zemního tělesa) představují primární nástroj smluvní strany pro realizaci zemních prací. Viz také přebytečný volný materiál, přebytek materiálu k rozvozu.
Čára označující vyvážení mezi výkopem a násypem v diagramu hmotnice. Pokud je linie hmotnice nad linií vyrovnání, označuje materiál k vyjmutí. Je-li pod linií vyrovnání, označuje objem, který má být vyplněn. Viz také linie vyrovnání, hmotnice.
Viz hrana paty svahu.
Na kruhovém oblouku vzdálenost od středu tětivy do středu protilehlého oblouku.
Vzorec pro formátování hodnot pole vlastností, například desetinné přesnosti pro plochu. Můžete použít předdefinované modifikátory, jako jsou akry, stopy a metry nebo můžete definovat vlastní modifikátor. Viz také pole vlastností.

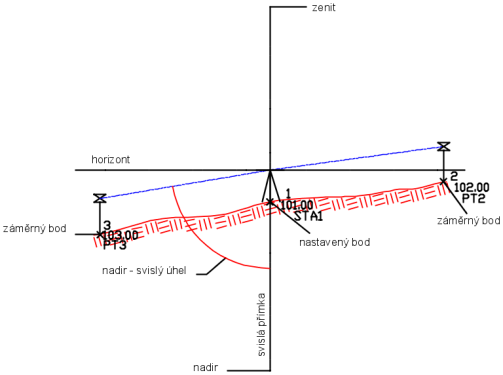

Úhel nadiru je opačný k zenitu.
Výchozí formát názvu, k němuž je možné pro každý nový objekt tohoto typu něco připojit.
Metoda vyhlazení povrchu, podporovaná na površích TIN. NNI používá Delaunayovu triangulaci k určení výšky rozhodujícího bodu na základě výšek známých sousedních bodů.
Řada navzájem propojených úseček, které představují zaměřená nastavení přístroje.
Další dostupné číslo v posloupnosti. Použito v šabloně názvu.
Popisuje velikost potrubí. Skutečné rozměry některých potrubí jsou shodné s jejich jmenovitými průměry, ale pro mnoho potrubí nejsou jejich jmenovité rozměry shodné se všemi jejich skutečnými rozměry.
Body vytvořené s jedinečným identifikátorem a souřadnicí X a Y (nebo zeměpisnou šířkou a délkou) a volitelnou výškou a popisem. Neřídicí bod představuje bod, jehož umístění je určeno měřením redukované souřadnice (N, E, Z), což je například bod vytvořený pomocí zeměměřického příkazu NE SS. Neřídicí bod není spojen s žádným jiným zeměměřickým měřením a není ovlivněn síťovou analýzou, stále se však nachází v kontextu zeměměřické sítě. Neřídicí body se přidávají do zeměměřické databáze a jsou spravovány v rámci pojmenované zeměměřické sítě. Neřídicí body se mohou přeměnit na řídicí body, když na bod odkazujete jako na řídicí bod pro vytvoření polygonového pořadu, nebo na tento bod odkazujete jako na nastavení pro provádění měření u jiných bodů s možností ovlivnit umístění během analýzy.
Povinná spojnice, kterou neprotínají triangulační čáry v TIN. Namísto toho jsou do povinné spojnice přidány nové vrcholy na průsečících jednotlivých linií TIN a povinné spojnice. Nové body tvoří nové trojúhelníky povrchu. Je to užitečné, když nechcete, aby byla výška povrchu interpolována uvnitř plochy, o níž víte, že má konstantní výšku.
Lineární vzdálenost směrem na sever od východo-západní linie, která prochází počátkem rastru. Ekvivalent k souřadnici Y v souřadnicovém systému XYZ.
Postup provádění měření v terénu a jejich převádění z trojrozměrných na dvourozměrné, aby mohla být měření použita v zobrazení půdorysu výkresu. Omezení značky například zahrnuje proces převodu svislých vzdáleností na vodorovné vzdálenosti.
Zástupná šablona typických řezů, která se používá v průběhu vytváření objektu křižovatky, pokud odkazovanou šablonu typických řezů není možné najít. Prázdná šablona typických řezů obvykle neobsahuje žádné podsestavy kromě označeného bodu. Viz také sada šablon typických řezů.
V aplikaci AutoCAD Civil 3D jde o prvek ve výkresu, například povrch, který může udržovat vztah s jinými objekty.
Výchozí systém spojů a závislostí mezi objekty. V modelu objektu mohou být změny v jednom objektu automaticky přeneseny na všechny objekty s ním asociované.
Bod ve smyčce polygonového pořadu, kde je nastaven zeměměřický přístroj a jsou zaznamenávána zaměření.
Dynamická trasa vytvořená ve vzdálenosti odsazení od jiné trasy, například hrana komunikace odsazená od osové trasy. Geometrii odsazené trasy není možné upravit přímo, ale dynamicky reaguje na úpravy nadřazené trasy.
Přechodnice s obloukovým poloměrem, která se zvětšuje podél trasy definovaného směru.
Vyhloubený materiál, který musí být nastaven jako hmotnice za vzdáleností volné hmotnice. Viz také přebytečný volný materiál, hmotnice.
V případě návrhu vozovky nebo železnice se jedná o stav, při kterém přechod klopení vozovky nebo převýšení koleje jednoho oblouku v oblasti začíná v předchozím oblouku.
Hodnota pro nastavení, která nahrazuje hodnotu již nastavenou na nejbližší vyšší úrovni.
Okno, které zobrazuje tabulku dat z objektů v knihovně, která je vybrána v položce Prostor nástrojů. Například pokud vyberete skupinu bodů, tabulka Panorama zobrazuje řádek pro každý bod.
Oddělená část 2D plochy. Například pododdíl se skládá z řady parcel. Synonymum se slovem pozemek.
Bod, kde se spojují dva nebo více konců segmentů parcely.
Hraniční prvek parcely, přímka nebo oblouk.
Nástroj parametrického modelování k vytvoření a úpravě sady dílů potrubní sítě (potrubí a tvarovky šachet), které jsou k dispozici v katalogu součástí potrubní sítě.
Soubor xml, který obsahuje definice pro trojrozměrné parametrické tvary objektů potrubí a stavebních objektů, použitých v potrubních sítích.
Sada referencí na součásti potrubní sítě (potrubí a stavební objekty), jejichž tvary jsou definovány v katalogu nazvaném katalog součástí.
Bod na cestě přímky nebo oblouku, často používaný k definování trasy. Průchozí bod na oblouku lze použít jako uzel k řízení polohy oblouku. Pokud je však trasa upravována, její geometrie musí procházet průchozím bodem.
Vzdálenost měřená do bodu, kdy se přibližující vozidlo dostane do zorného pole před řidičem na směrově nerozdělené silnici. Používá se k výpočtu vertikálních vrcholových výškových oblouků.
Specifická jednotka práce, pro kterou je zadána cena, a kterou zaplatíte subdodavateli během tvorby projektu.
Kmenový seznam poskytnutý kontraktačním subjektem, který uvádí čísla rozpočtových položek, specifikace položek a měrné jednotky položek.
Průsečík tečna-oblouk. Viz hlavní bod tečna-kružnice.
Průsečík složený oblouk-oblouk.
Průsečík tečna-tečna. Viz vrchol směrového polygonu.
Objekt potrubní sítě spravuje knihovnu potrubních a stavebních objektů použitých k reprezentaci potrubní sítě ve výkresu.
Typ objektu, použitý pro vizuální reprezentaci potrubí v potrubní síti, jako je kruhové, obdélníkové nebo vejčité potrubí.
Text, který lze snadno číst v normálním půdorysu, který je umístěn pod úhlem menším než 270 stupňů a větším než 90 stupňů. Rovněž se nazývá pravé čtení.
Pohled na staveniště, když se díváte přímo dolů ze zvýšené polohy.
Sada standardních kódů, které definují zobrazení a chování propojení použitých v podsestavách.
Knihovna, která slouží k seskupení bodů ve výkresu do menších, snadněji spravovatelných jednotek. Můžete například vytvořit skupinu bodů, která obsahuje všechny body ve výkresu splňující konkrétní výšková kritéria.
Seznam bodů, které patří do skupiny bodů.
Viz symbol bodu.
(PC) Bod, kde je z tečny vytažen oblouk.
Bod, kde se na vodorovné trase protínají dvě tečny. Oblouky a přechodnice mají rovněž vrchol směrového polygonu, který označuje, kde by se tečny protínaly, kdyby byly prodlouženy směrem ven.
(PT) Bod, kde se oblouk stýká s tečnou.
Bod v profilu, kde se protínají dvě tečny.
Grafický symbol umístění bodu. Když přidáte do výkresu body, vytvoří se symboly bodů pro reprezentaci bodů. Styl bodu, na který bod odkazuje, popisuje způsob kreslení symbolu bodu.
3-rozměrný (polygonální) síťový objekt. Každá plocha může mít řadu vrcholů.
Skleněný reflektor s ploškami používaný k vracení signálu z EDM, pomocí něhož může EDM určit vzdálenost od odrazového bodu.
Vzdálenost mezi bodem svislice a bodem odrazu v hranolu.

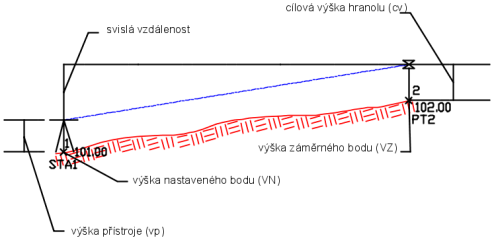

Svislá vzdálenost mezi cílovým bodem teodolitu a optickým středem reflektoru.
Objekt, který obsahuje výšková data podél horizontální trasy nebo jiné čáry. Existují dva hlavní typy profilů: povrch a rozvržení. Objekty datových profilů lze prohlížet v pohledovém profilu objektu.
Viz návrh profilu.
Objekt, který spravuje grafické zobrazení objektů profilových dat ve výkresu. Profilový pohled je v zásadě graf se dvěma primárními osami: osa x reprezentuje horizontální vzdálenost podél odkazované horizontální trasy (nebo jiné lineární funkce). Osa y reprezentuje výšky. Objekty profilových pohledů mohou rovněž zahrnovat komponenty zobrazení rastru a datových proužků.
Výkres přidaný do projektu.
Objekty, které existují v projektovém výkresu a byly označeny jako sdílené, což znamená, že k nim mají ostatní přístup. Viz také objekty výkresu.
Objekt v půdorysném pohledu výkresu, který je promítnut do pohledu profilu nebo pohledu řezu. Objekty aplikace AutoCAD, které lze promítnout, jsou body, bloky, 3D tělesa a křivky. Mezi objekty aplikace AutoCAD Civil 3D, které lze promítnout, patří body, návrhové linie a zeměměřičské polygony.
U zemního tělesa linie, které označují hrany plochy v rámci oblasti pro lomové body na návrhové nebo hrany paty svahu a pro plošky oblouků (vymazání rohů, výškové oblouky).
Nastavení, která platí pro konkrétní případ objektu.
Zástupci v popiscích, které mají obsah, například text nebo grafiku, vedle modifikátorů formátu, jednoznačných pro konkrétní objekty. Pole vlastností mohou být pojmenována a jejich hodnoty definovány podle funkce, s níž jsou asociovány. Viz také modifikátor.
Část položky Prostor nástrojů, kde provádíte přístup do výkresu a objektů projektu. Objekty jsou uspořádány do stromu nebo hierarchie se složkami a podsložkami, kterými lze procházet. Viz také karta Nastavení.
Bod projektu, který nelze zkontrolovat a tím pádem ani upravit.
Povinná spojnice, která je nakreslena jako oblouk bez uchopování k bodům ve výkresu. Souřadnice Y, X a výšky vrcholů povinné spojnice jsou určeny z nejbližšího bodu obsaženého v datech bodů povrchu po generování povrchu.
Průsečík protisměrný oblouk-oblouk.
Průsečík oblouk-tečna. Viz hlavní bod kružnice-tečna.
Vrchol výškového polygonu. Viz vrchol výškového polygonu.
Jeden z řezů, vzniklý rozdělením kruhu na čtyři stejné části. Kvadrant 1 je SV roh a kvadranty 2, 3 a 4 pokračují ve směru pohybu hodinových ručiček okolo kompasu. Na směrníky se obvykle odkazuje podle čísla kvadrantu.
Analýza podrobných požadavků na výkop a násyp podél trasy. Zpráva o výpočtech kubatur poskytuje informace o celkové kubatuře materiálu požadovaném pro vytvoření povrchu upraveného terénu, včetně postupu výkopu existující zeminy a vyplnění jiným materiálem, například hrubým štěrkem.
Vpravo.
Systém měrných jednotek, kde 2 pi radiánů se rovná 360°.
Původní popis bodu před kopírováním vlastností klíče popisu. Často odpovídá popisu bodu zadanému v terénu geodetem.
Hodnota staničení v trase, buď formátovaná nebo neformátovaná, která nezohledňuje žádné změny staničení použité pro trasu.
Dostředný sklon.
Vzdálenost odsazení od segmentů zadní části parcely k odsazení zadní hrany parcely.
V rámci projektového výkresu geometrie objektu, která je určena pouze ke čtení a existuje v jiném projektovém výkresu. Mezi objekty, na které může lze odkazovat, patří povrchy, trasy, profily a potrubní sítě. Hostitelský výkres může použít styly místního objektu a vysvětlivky a provádět v referenčních objektech určité analýzy.
Komponenta popisku, která obsahuje odkazy na další objekty aplikace AutoCAD Civil 3D.
Plocha, kde jsou použity parametry zemního tělesa pro linii pozemku nebo návrhovou linii.
Promítané linie, které označují začátek a konec regionů zemního tělesa (kritéria nebo přechod) připojením základny k hraně paty svahu.
Časové období, které představuje interval, ve kterém se vyskytují události typu velké bouřky, apod. Slouží k výpočtu různých metod řízení toku v potrubní síti nebo v systému kanalizace.
Území vyčleněné ke stavbě trasy. Hranice silničního pozemku jsou obvykle vymezeny hranicemi pozemků majitelů sousedících se staveništěm.
Parcela, která je vytvořena z trasy, které protíná původní nadřazenou parcelu.
Štíhlá dřevěná nebo kovová tyč označená některým typem jednotek, používaná k měření výšky nebo vzdálenosti.
Viz hranice silničního pozemku.
V profilu jde o výškový oblouk na dně údolí nebo na podobném místě, kde je vedení spádu do oblouku menší než vedení spádu z oblouku. V údolnicovém oblouku je vrchol výškového polygonu pro tečny pod obloukem.
Postup získávání informací o výšce z existujícího modelu terénu nebo povrchu.
Linie, která obvykle protíná trasu a kterou lze použít k vytvoření příčných řezů.
Dorovnání sklonu krajnice s jízdním pruhem.
Průsečík přechodnice-oblouk. Viz přechodnice-kružnice.
Viz standard pro převod prostorových dat.
Objekt, který obsahuje výšková data podél stopy příčného řezu.
Uzavřený polygon, který je výsledkem odsazení a protnutí každého segmentu vlastní vzdáleností předního/bočního/zadní části parcely Vnější část odsazení zadní hrany parcely obvykle představuje plochu, kde nejsou povoleny trvalé stavební prvky.
Knihovna vlastností a stylů, které jsou použity na objekt.
Nastavení přístroje, která jsou definována v zeměměřické databázi.
Součást položky Prostor nástrojů, která se používá pro přístupu ke stylům různých typů objektů, včetně popisků objektů a tabulek. Viz také karta Prospektor.
Sada standardních kódů, které definují zobrazení a chování tvarů použitých v podsestavách.
Viz také datová zkratka.
Nabídka, která se zobrazí, když vyberete objekt a klepnete na něj pravým tlačítkem myši. Kontextové nabídky zobrazí pouze příkazy související s objektem, který jste vybrali.
Vzdálenost odsazení od segmentů boční části parcely k odsazení zadní hrany parcely.
Bod vytvořený s jedinečným identifikátorem vyplývající z relativních měření (například úhly, vzdálenosti, svislé úhly nebo výšky cílového bodu) převzatý ze zeměměřického stanoviště nebo nastavení určený k umístění bodu, který nebude používán jako základna pro rozšíření vyměřování. V jednom stanovišti (nastavení) ve smyčce polygonového pořadu lze například zaměřit body pro kamenné zdi, stromy, budovy nebo mokřiny.
Přechodnice poskytující hladký přechod mezi tečnou konečného poloměru a křivkou konečného poloměru. Viz také klotoida, složená přechodnice.
Knihovna objektů, které jsou spravovány prostřednictvím společné topologie. Objekty, které se účastní na topologii, jsou parcely, trasy a zemní tělesa. Viz také topologie.
Metoda hlášení sklonu povrchu jako poměru, vyjadřujícího horizontální vzdálenost, v níž se výška mění o jednu lineární jednotku. Například pokud terén stoupá o 3 jednotky na horizontální vzdálenosti 15 lineárních jednotek (metrů nebo stop), je sklon 5:1 (5 ku 1). Viz také spád.
Metoda modelování zemního tělesa na předmět, jímž je buď Sklon (hodnota H:V), nebo Spád (podélný) (procentuální hodnota).
Azimuty jižně od rovníku jsou odkazovány přímo na jih ve směru hodinových ručiček
Formát souboru určený jako mechanismus pro přenos prostorových dat mezi různými počítačovými systémy. Formát SDTS je určen k přenosu dat s úplným přenosem obsahu (žádná ztráta informací).
Tečna protisměrné přechodnice.
Viz klotoida, složená přechodnice, jednoduchá přechodnice.
(PO) Bod, kde přechodnice protíná oblouk.
(PT) Bod, kde přechodnice protíná tečnu.
Umístění, kde se protínají dvě návrhové linie, ale žádná z nich nemá v tomto místě bod geometrie. Výšku těchto bodů nelze upravit přímo.
Zobrazení profilu, které má znovu obnovenou srovnávací rovinu ve staničení, kde jeden nebo více profilů přesahuje hranice. Tato podmínka nastane, pokud zobrazení profilu s uživatelem definovanou výškou nemůže adekvátně vyobrazit úplnou šířku profilu.
Výška jednoho bodu ve výkresu. Použita k definování ploch, které jsou rozptýlené v datech vrstevnic při vytvoření TIN s použitím údajů o vrstevnicích. Plochy, které mohou rovněž vyžadovat výšky bodu jsou vrcholy kopců, údolí a dna prohlubenin.
Průsečík přechodnice-přechodnice.
Velký poloměr jednoduché přechodnice na začátku.
Velký poloměr jednoduché přechodnice na konci.
Malý poloměr jednoduché přechodnice na začátku.
Malý poloměr jednoduché přechodnice na konci.
Průsečík přechodnice-tečna. Viz hlavní bod přechodnice-tečna.
Kolekce souvisejících profilů zakreslených v samostatných svisle uspořádaných zobrazeních profilu. Profil osy trasy je zpravidla obsažen v jednom zobrazení profilu a jeho levé a pravé odsazení je zakresleno v zobrazeních profilu, která jsou umístěna nad a pod zobrazením profilu osy trasy.
Pokud přetáhnete popisek ze svého původního bodu, lze změnit uspořádání textu popisku zadáním nastavení pro zarovnání textu, výšku textu a vztah k ohraničení
Technika měření vzdálenosti pomocí latě a nivelačního přístroje.
Postup umístění vytyčení na zemi v řídicích bodech na staveništi, které je vytvářeno. Po umístění bodů ve výkresu nebo po navržení trasy můžete například vytvořit zprávy o vytyčení, které uvádějí seznam souřadnic každého vytyčovacího kolíku. Jiný uživatel pak může použít tyto zprávy o vytyčení k umístění (nebo úpravě) vytyčovacích kolíků na staveništi.
Povinná spojnice definovaná z výběru po sobě následujících bodů nebo čísel bodů nebo vybraná křivka 3D nebo objekty čáry 3D.
Určuje azimut pomocí hvězdy namísto kompasu.
Vzdálenost podél horizontální trasy.
Popisky poskytující referenci, pokud hovoříme o konkrétním bodu podél referenční základny.
Bod trasy, který definuje změnu v hodnotách staničení za tímto bodem.
Vzdálenost, potřebná pro bezpečné zastavení vozidla, jedoucího návrhovou rychlostí, aby se zamezilo kolizi s jinými nepohyblivými objekty, které tvoří překážku v jízdní dráze.
Rozdíl mezi dvěma povrchy, který existuje ve výkresu, zpravidla povrch existujícího terénu a povrch upraveného terénu, který se používá k výpočtu kubatur.
Typ objektu, použitý k vizuální reprezentaci konstrukčních komponent, použitých v potrubní síti, jako je například výtokové čelo a jímka.
Logická knihovna nastavení, která platí pro třídu objektů. Styly zjednodušují postup použití nastavení prostým odkazem stylu. Úprava stylu má vliv na všechny objekty, u nichž je proveden odkaz na tento styl.
Objekt výkresu AutoCAD (Podsestava AECC) který definuje geometrii komponenty, použité v příčním řezu koridoru. Paleta nástrojů a katalog nástrojů aplikace AutoCAD Civil 3D poskytují řadu předkonfigurovaných podsestav, jako například jízdní pruhy, obrubníky, krajnice a příkopy.
Nezušlechtěná plocha země, zaměřená a rozdělená na parcely za účelem prodeje.
Určuje azimut pomocí zaměření na slunce namísto pomocí kompasu. změna příčného sklonu nebo ‚náklonu‘ na horizontálním oblouku, která pomáhá vozidlu jedoucímu po oblouku vyrovnat odstředivou sílu
Změna příčného sklonu nebo ‚náklonu‘ na horizontálním oblouku, která pomáhá vozidlu jedoucímu po oblouku vyrovnat odstředivou sílu. Viz také převýšení koleje.
Síť výškových dat (buď TIN nebo Rastr). Body povrchu jsou spojené buď do trojúhelníků nebo do rastru, který se pak použije k interpolaci vrstevnic a k vytvoření profilů a příčných řezů. Povrch reprezentuje podmínku terénu v určitém čase nebo událost.
Viz hranice.
Viz hranice.
Vzdálenost mezi dvěma body, měřená podél povrchu terénu. Na šikmém povrchu lze vzdálenost mezi dvěma body měřit rovněž jako horizontální vzdálenost a vertikální vzdálenost.
Profil objektu, který reprezentuje existující výšky terénu podél horizontální trasy nebo jinou lineární funkci, která podporuje zobrazení profilu. Obvykle jsou tato data odvozena z existujícího povrchu nebo datového souboru a sestávají z řady spojených vertikálních tečen bez definovaných výškových oblouků. Pokud je to nutné, můžete přidat svislé křivky.
Postup interpolace a extrapolace dat povrchu pro odvození dalších výškových hodnot. Krigování a přirozená interpolace sousedů (Natural Neighbor Interpolation – NNI) jsou dvě metody vyhlazení povrchu.
Jazyk, který můžete použít buď s datovým sběračem nebo když zadáváte zeměměřická data ručně. Tento jazyk popisuje zeměměřická měření. Můžete například použít příkaz AD [VA] k zadání úhlu, vzdálenosti a svislého úhlu.
Obsahuje všechny řídicí body, známé směry, geodetická měření, definice polygonového pořadu, polygony a standardní odchylky založené na datech zařízení pro projekt Survey. To zahrnuje zaměření importovaná ze souborů sběrače dat, zadaných z karty Prostor nástrojů Survey (Editory polygonového pořadu a zaměření, Okno příkazů Survey a soubor Dávkového zpracování).
Bod vytvořený pomocí zeměměřičských funkcí aplikace AutoCAD Civil 3D, například importem měřického zápisníku nebo souboru LandXML obsahujícího měřická data. Zeměměřický bod může představovat řídicí bod, neřídicí bod, nastavení nebo polární souřadnici. Je-li zeměměřičský bod umístěn do výkresu aplikace AutoCAD Civil 3D, vytvoří speciální bod COGO aplikace AutoCAD Civil 3D, jehož umístění a popis nelze změnit funkcemi mimo aplikaci AutoCAD Civil 3D. Zeměměřický bod může být například staničení polygonového pořadu, jehož umístění je závislé na mnoha měřeních z předchozích staničení polygonového pořadu, která vycházejí ze známého řídicího bodu a směru. Zeměměřičský bod je ve výkresu aplikace AutoCAD Civil 3D znázorněn jinou ikonou než bod COGO aplikace AutoCAD Civil 3D a vyznačuje jeho počátek.
Karta v pracovním prostoru, která umožňuje přístup a správu zeměměřického nastavení, zeměměřických databází a zeměměřických projektových dat.
Segment úsečky, který tvoří součást horizontální trasy profilu. Délky tečen se měří jako horizontální vzdálenost mezi dvěma koncovými body.
Prvek kritérií projektu zemního tělesa, který určuje, jak bude zemní těleso zachyceno. Předmětem může být povrch, absolutní výška, relativní výška nebo vzdálenost.
Viz hrana paty svahu.
Knihovna výchozích nastavení a stylů, použitá k vytvoření výkresu.
Grafické prvky, jako například šipky, značky zaškrtnutí nebo havraní stopy, které zobrazují konce přímek, oblouků a přechodnic.
Reprezentace oblouků pomocí krátkých přímých úsečkových segmentů.
Řídí úhlové rozestupy povinných spojnic, které jsou doplněny podél segmentů oblouku, například kolem rohů. Používá se pro vytvoření povrchu z objektů zemních těles.
Řídí rozestup doplňkových povinných spojnic, které jsou přidány k zemnímu tělesu podél přímých segmentů. Používá se pro vytvoření povrchu z objektů zemních těles.
Komponenta popisku, obvykle se jedná o značku (nebo krátkou úsečku) vloženou v řadě pod pravým úhlem do jiného objektu, například přímky nebo oblouku.
Nepravidelná trojúhelníková síť. Povrch TIN je nejběžnější metoda interpolace výškových dat. Body jsou spojeny do trojúhelníků, které jsou použity k interpolaci vrstevnic a ke generování profilů a příčných řezů. Linie, které vytváří triangulaci povrchu se nazývají linie TIN. Viz také 3D plocha.
Rozdílový model povrchu, vytvořený ze složení bodů, na základě základního a srovnávacího povrchu. Rovněž znám jako rozdílový model povrchu.
Okno, které poskytuje objektově orientovaný náhled vašich technických dat. Okno Prostor nástrojů je rozděleno na čtyři části neboli karty: karta Prospektor, karta Nastavení, karta Zaměření a karta Sada nástrojů.
Prvky aktuálního povrchu Země.
Sada geometrických spojů mezi objekty. Objekty spojené topologií spravují své vzájemné vztahy. V aplikaci AutoCAD Civil 3D jsou objekty, které sdílejí stejnou topologii, seskupeny na staveništi. Viz také staveniště.
U železniční trati se jedná o vzdálenost mezi vnitřními hranami hlavy kolejí. Viz také rozchod.
Metoda vyčíslení polygonového pořadu, v níž se předpokládá, že závěrové chyby jsou způsobeny méně chybami v zaměřených úhlech než chybami v naměřených vzdálenostech. Korekce jsou rozloženy podle poměru zeměpisné šířky a odchylky každého ramene polygonového pořadu do součtů zeměpisné šířky a odchylek celého polygonového pořadu. Jestliže se předpokládá, že závěrové chyby jsou přiměřeně menší v zaměřených úhlech než v naměřených vzdálenostech, použijte možnost Pravidlo přechodu.
Plocha zemního tělesa, která spojuje definované oblasti po obou jejích stranách. Přechodová plocha nemá přiřazena žádná kritéria projektu.
Příkaz, který lze spustit, když se provádí jiný příkaz. Transparentní příkazy začínají apostrofem (‘).
Metoda geodetického měření, ve které délka a směry úseček mezi body na Zemi jsou získány podle nebo z terénních měření a je použita v určení poloh bodů.
Uzávěr polygonového pořadu pro uzavřené nebo otevřené smyčky je rozlišen zaměřením do řídicího bodu (pevného nebo známého). Uzavřený polygonový pořad začíná a končí ve stejném řídícím bodu. Otevřený polygonový pořad se uzavírá v jiném řídícím bodu než počátečním.
Dvojrozměrná (2D) plocha trojúhelníkových ploch, vypočtená ze souřadnic Y a X jednotlivých bodů trojúhelníku. Celková plocha trojúhelníků je součtem všech 2D trojúhelníkových ploch v hranicích prostoru.
Postup odstranění nežádoucích TIN linií z povrchu a tím odstranění trojúhelníků.
Průsečík tečna-přechodnice.
Vlastnost, kterou definujete za účelem přiřazení hodnot bodům nebo parcelám. Body a parcely mají řadu výchozích vlastností, vlastnosti definované uživatelem však umožňují podle potřeby definovat další vlastnosti.
Způsob sdružení uživatelem definovaných vlastností do logických kategorií.
Databáze, která je spravována aplikací Autodesk Vault.
Typ odkazu na data mezi výkresy v projektu aplikace Vault.
Vrchol výškového polygonu složeného oblouku
Výška vrcholu výškového polygonu složeného oblouku
Staničení vrcholu výškového polygonu složeného oblouku
Viz profil.

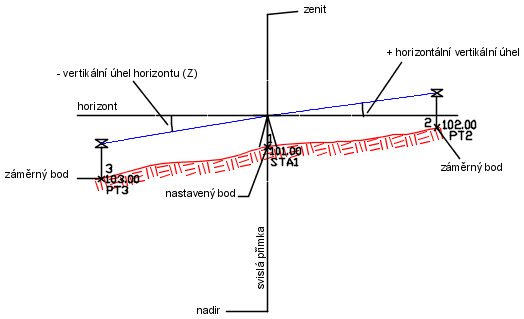

Úhel nad nebo pod vodorovnou rovinou. Úhel je vyjádřen v DDMMSS (stupně, minuty, sekundy) z tohoto horizontu. Svislé úhly vyjadřující sklon dolů ze staničení přístroje, jsou popsány zápornou hodnotou. Úhly zenitu jsou podobné svislým úhlům, až na to, že úhel zenitu má svislou referenční rovinu.
Oblouk použitý u profilu (většinou u profilů rozvržení), který poskytuje postupné změny ve sklonu od jedné tečny ke druhé. Existují tři typy výškového oblouku: parabolický, kružnicový a nesymetrický.
Vzdálenost měřená podél povrchu svahu. Pokud například měříte vzdálenost z bodu A do bodu B, která je na spádu 3:1, pak je tato vzdálenost delší než vzdálenost měřená vodorovně.
Zvětšení výškového měřítka vzhledem k délkovému měřítku použité k snadnějšímu rozlišení změn spádu. Viz výškové měřítko.
Měřítko, které je porovnáváno s délkovým měřítkem pro výpočet převýšení v profilech a v příčných řezech. Ve skutečnosti nezmění měřítko, použité při vykreslení výkresu.
Jestliže upravíte smyčku polygonového pořadu nebo na zaměřená data použijete metodu nejmenších čtverců, převedou se vertikální úhly a vzdálenosti automaticky na horizontální úhly a vzdálenosti.
Oblast podél návrhové linie, kde nebylo použito modelování zemního tělesa, která tvoří mezeru v zemním tělese.
Povrch, který tvoří kubatury vypočtené metodou rastru (rozdílové) nebo TIN (složené). Povrch je vytvořen ze dvou povrchů, které tvoří vrstvu. Výškové hodnoty objemového povrchu jsou ve skutečnosti rozdíly mezi dvěma povrchy. Například v bodu 1000,1000 má spodní povrch výšku 100 a vrchní povrch má výšku 150. Výška bodu 1000,1000 na objemovém povrchu je rozdíl mezi dvěma povrchy, který má hodnotu 50.
Vrchol výškového polygonu protisměrného oblouku
Výška vrcholu výškového polygonu protisměrného oblouku
Staničení vrcholu výškového polygonu protisměrného oblouku
Povinná spojnice, která reprezentuje objekty povrchu, jako jsou opěrné zdi, obrubníky, mostní pilíře atd.
Cesta nakreslená s použitím 2D nebo 3D křivky, která představuje stékající vodu.
Záchytné oblasti na dešťovou vodu, které jsou nakresleny jako plochy odvodnění tvořící odtok. Základní průtok ve vodním toku rovněž obvykle pochází ze stejné plochy.
Odstranění bodů podél vybrané křivky, reprezentující vrstevnici. Hodnoty pro odstranění vrcholů určují množství odstraněných vrcholů. Odstranění nadbytečných vrcholů je možné použít ke snížení množství informací o vrcholech převzatých z vrstevnic, které nemusí být pro generování přesného povrchu nezbytné. Viz také hodnoty pro odstranění vrcholů.
Nastavení použitá k omezení přebytečných bodů podél vrstevnic ignorováním vrcholů vrstevnic, které jsou blízko sebe nebo podél přímky. Při větší vzdálenosti a větším úhlu odchylky bude odstraněno větší množství bodů.
Typ dynamicky odsazené trasy, která zvětšuje šířku komunikace po zadanou délku za účelem přizpůsobení se takovému prvku, jako je odbočovací pruh nebo autobusová zastávka. Rozšíření obvykle zahrnuje přechodovou oblast na jednom nebo na obou koncích.

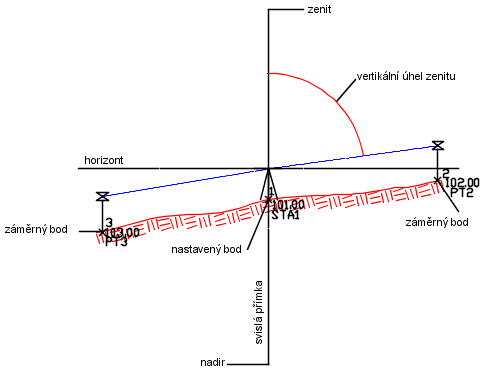

Bod přímo nad hlavou nebo bod, v němž svislá linie protíná nebeskou (světovou) kouli. Opakem zenitu je nadir.
