Dialog Upravit nastavení objektu – povrch

Tento dialog slouží k zobrazení a změně nastavení souvisejících s povrchy.

Toto téma popisuje nastavení ve všech dialozích pro úpravu nastavení souvisejících s povrchy (na úrovni výkresu, objektu a příkazu).

• Okolní nastavení na úrovni výkresu jsou označena ikonou výkresu .
• Nastavení na úrovni objektu povrchu jsou uvedena v horní části tohoto dialogu za skupinou Obecné vlastnosti a jsou označena ikonou povrchu .
• Nastavení na úrovni příkazu povrchu jsou označena ikonou příkazu .

Obecné informace o nastavení výkresu, objektu a příkazu a o jejich vzájemné interakci naleznete v části Nastavení aplikace AutoCAD Civil 3D.

Informace o nastavení okolí na úrovni výkresu jsou uvedeny v části Karta Okolní nastavení (dialog Nastavení výkresu).

Poznámka: Při vytvoření povrchu koridoru se používá nastavení příkazu CreateSurface.

Výchozí styly

Pomocí těchto nastavení lze určit výchozí styly přiřazené k povrchům a popiskům souvisejícím s povrchy.

Výchozí styl povrchu

Určuje výchozí styl povrchu. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Výchozí styl povrchu.

Styl značky

Udává výchozí styl značky. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Styl značky.

Styl popisku výšky bodu povrchu

Určuje výchozí styl popisku výška bodu. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Styl popisku výšky bodu povrchu.

Styl popisku sklonu povrchu

Určuje výchozí styl popisku sklonu. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Styl popisku sklonu povrchu.

Render Material

Určuje výchozí rendrovaný materiál. Klikněte na sloupec Hodnota, pak klikněte na položku a vyberte rendrovaný materiál v dialogu Rendrovaný materiál.

Výchozí formát názvu

Pomocí těchto nastavení lze určit výchozí formát názvu pro nové povrchy. Klikněte na sloupec Hodnota a kliknutím na položku proveďte změny v dialogu Šablona názvu.

Výchozí hodnoty tvorby popisků vrstevnice

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené popiskům povrchu.

Zobrazit linii popisku vrstevnice

Určuje, zda se zobrazují linie popisku vrstevnice.

Hlavní styl popisku vrstevnice povrchu

Určuje výchozí styl popisku hlavní vrstevnice. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Hlavní styl popisku vrstevnice povrchu.

Vedlejší styl popisku vrstevnice povrchu

Určuje výchozí styl popisku vedlejší vrstevnice. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Vedlejší styl popisku vrstevnice povrchu.

Uživatelsky definovaný styl popisku vrstevnice povrchu

Určuje výchozí styl popisku uživatelem definované vrstevnice. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Uživatelsky definovaný styl popisku vrstevnice povrchu.

Výchozí nastavení povrchu

Výchozí obnovení – automaticky

Určuje výchozí nastavení Automaticky pro příkaz Přestavět povrch.

Přidat popisky vrstevnic

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu AddContourLabelingGroup.

Pomocí tohoto nastavení lze určit výchozí hodnoty přiřazené popiskům povrchu.

Interval podél vrstevnice

Určuje výchozí interval mezi popisky podél vrstevnice. Zadejte hodnotu nebo klepněte na tlačítko a graficky vyberte vzdálenost na kreslicí ploše.

Možnosti importu

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazů AddSurfaceFromDemFile a CreateSurfaceGridFromDemFile.

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při vytváření povrchů.

Použít vlastní nulovou výšku

Určuje, zda je při importu povrchu ze souboru DEM použita vlastní nulová výška.

Nulová výška

Určuje výchozí nulovou výšku použitou při importu povrchu ze souboru DEM.

Vytvoření povrchu

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu CreateSurface.

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při vytváření povrchů.

Výchozí typ povrchu

Určuje výchozí typ povrchu, který je použit při vytvoření povrchu. Další informace naleznete v části Vytváření povrchů.

Šablona Název povrchu

Určuje šablonu názvu, která bude použita při vytváření nových povrchů. Další informace naleznete v dialogu Šablona názvu.

Faktor výkopu

Určuje faktor výkopu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že objem materiálu se obvykle po odebrání zvětší, faktor výkopu je obvykle nastaven na hodnotu větší než 1,0, která značí zvětšení objemu nebo expanzi. Například faktor výkopu 1,2 by znamenal, že na každý 1,0 krychlový metr odebraného materiálu by bylo potřeba počítat s 1,2 krychlového metru objemu pro transport.

Faktor násypu

Určuje faktor násypu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že materiál použitý jako násyp se obvykle zhutní, faktor násypu je obvykle nastaven na hodnotu větší než 1,0, což znamená zmenšení objemu nebo zhutnění materiálu, který je použit jako násyp. Faktor násypu 1,2 například znamená, že na každý krychlový metr materiálu násypu je potřeba přivézt 1,2 krychlového metru materiálu. Například u materiálu, který se při použití jakožto násyp zhutní na 93% svého původního objemu, zadejte hodnotu 1,075 (vypočítanou vydělením 1,0 hodnotou 0,93) jako faktor násypu pro vyrovnání dalšího materiálu, který je potřeba přidat.

Rozteče rastru povrchu ve směru osy X

Určuje výchozí hodnotu pro rozteč X povrchu osnovy.

Rozteče rastru povrchu ve směru osy Y

Určuje výchozí hodnotu pro rozteč Y povrchu osnovy.

Orientace povrchu definovaného rastrem

Určuje výchozí orientaci pro rastr. Zadejte hodnotu nebo klepněte na tlačítko pro grafický výběr orientace na ploše výkresu.

Vytvoření objemového povrchu

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu VolumesDashboard.

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při vytváření objemových povrchů z panelu Kubatury.

Výchozí typ objemového povrchu

Určuje výchozí typ objemového povrchu, který je použit při vytváření objemového povrchu. Další informace naleznete v části Vytváření povrchů.

Šablona názvu objemového povrchu

Určuje šablonu názvu, která bude použita při vytváření nových objemových povrchů. Další informace naleznete v dialogu Šablona názvu.

Faktor výkopu

Určuje faktor výkopu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že objem materiálu se obvykle po odebrání zvětší, faktor výkopu je obvykle nastaven na hodnotu větší než 1,0, která značí zvětšení objemu nebo expanzi. Například faktor výkopu 1,2 by znamenal, že na každý 1,0 krychlový metr odebraného materiálu by bylo potřeba počítat s 1,2 krychlového metru objemu pro transport.

Faktor násypu

Určuje faktor násypu, který bude použit pro výpočty kubatur. Vzhledem k tomu, že materiál použitý jako násyp se obvykle zhutní, faktor násypu je obvykle nastaven na hodnotu větší než 1,0, což znamená zmenšení objemu nebo zhutnění materiálu, který je použit jako násyp. Faktor násypu 1,2 například znamená, že na každý krychlový metr materiálu násypu je potřeba přivézt 1,2 krychlového metru materiálu. Například u materiálu, který se při použití jakožto násyp zhutní na 93% svého původního objemu, zadejte hodnotu 1,075 (vypočítanou vydělením 1,0 hodnotou 0,93) jako faktor násypu pro vyrovnání dalšího materiálu, který je potřeba přidat.

Rozteče rastru povrchu ve směru osy X

Určuje výchozí hodnotu pro rozteč X povrchu osnovy.

Rozteče rastru povrchu ve směru osy Y

Určuje výchozí hodnotu pro rozteč Y povrchu osnovy.

Orientace povrchu definovaného rastrem

Určuje výchozí orientaci pro rastr. Zadejte hodnotu nebo klepněte na tlačítko pro grafický výběr orientace na ploše výkresu.

Možnosti sestavení

Poznámka: Tato skupina vlastností se zobrazí (v různých podobách), pokud zpřístupníte nastavení příkazů CreateSurface a CreateSurfaceGridFromDemFile a VolumesDashboard.

Pomocí těchto nastavení lze určit výchozí možnosti sestavení přiřazené při vytváření povrchů.

Poznámka: Tato nastavení používejte při vytváření povrchu, ale ne při importu povrchu z LandXML, DEM nebo TIN.

Kopírovat odstraněné závislé objekty

Určuje, zda je objekt výkresu zkopírován do položky definice povrchu, pokud je tento objekt odstraněn.

Vyřadit výšky menší než

Určuje, zda výška menší než určitá hodnota má být při vytvoření povrchu vyloučena.

Výška <

Určuje, které výšky mají být vyloučeny, pokud je vlastnost Vyloučit výšky menší než nastavena na možnost Ano. Zadejte hodnotu nebo klepněte na tlačítko a vyberte výšku na kreslicí ploše.

Vyřadit výšky větší než

Určuje, zda výška větší než určitá hodnota má být při vytvoření povrchu vyloučena.

Výška >

Určuje, které výšky mají být vyloučeny, pokud je vlastnost Vyloučit výšky větší než nastavena na možnost Ano. Zadejte hodnotu nebo klepněte na tlačítko a vyberte výšku na kreslicí ploše.

Použít maximální úhel

Určuje, zda trojúhelníky na vnějším ohraničení TIN budou vyhodnocovány k zjištění, zda přesahují parametr Maximální úhel mezi sousedními hranami TIN (pouze nastavení příkazů CreateSurface a VolumesDashboard). Pokud je parametr Použít maximální úhel nastaven na možnost Ano, trojúhelníky na vnějším ohraničení TIN budou vyhodnocovány. Trojúhelník bude z TIN odstraněn, pokud úhel, který směřuje k hraniční hraně, přesáhne určený maximální úhel.

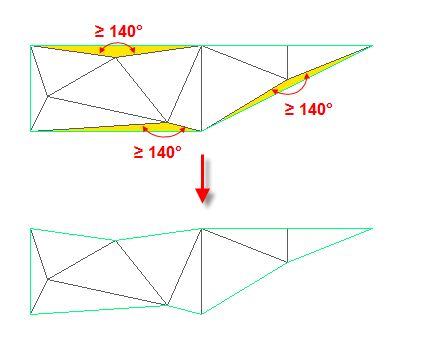

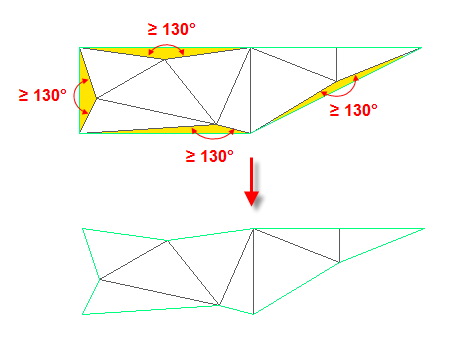

Následující obrázky zobrazují příklady účinku nastavení Použít maximální úhel.

• Pokud bude nastavení Maximální úhel mezi sousedními hranami TIN nastaveno na hodnotu 130 stupňů, zvýrazněné trojúhelníky na následujícím obrázku budou odstraněny.



• Pokud bude nastavení Maximální úhel mezi sousedními hranami TIN nastaveno na hodnotu 140 stupňů, zvýrazněné trojúhelníky na následujícím obrázku budou odstraněny.



Tento proces je iterativní, takže když je trojúhelník odstraněn a zobrazí jednu nebo dvě nové hraniční hrany, jsou testovány nové trojúhelníky ohraničení a odstraňovány podle stejného kritéria. Tato operace vyhodnocuje trojúhelníky, které hraničí s vnějšími hranicemi. Trojúhelníky na vnitřních hranicích nejsou touto operací ovlivněny.

Maximální úhel mezi sousedními hranami TIN

Určuje maximální úhel, který bude použit pro příkaz Použít maximální úhel (pouze nastavení příkazů CreateSurface a VolumesDashboard). Trojúhelník bude z TIN odstraněn, pokud úhel, který směřuje k hraniční hraně, přesáhne určený maximální úhel.

Poznámka: Pokud jsou příkazy Použít maximální délku strany trojúhelníku a Použít maximální úhel nastaveny na možnost Ano, pak operace příkazu Použít maximální úhel budou dokončeny před operacemi příkazu Použít maximální délku strany trojúhelníku.

Použití maximální délky strany trojúhelníku

Určuje, zda trojúhelníky na povrchu, které přesahují délku zadanou u vlastnosti Maximální délka trojúhelníku, budou odebrány z hranice povrchu (pouze nastavení příkazů CreateSurface a VolumesDashboard).

Maximální délka trojúhelníku

Určuje délku trojúhelníku, kterou je třeba použít, je-li vlastnost Použít maximální délku trojúhelníku nastavena na možnost Ano. Zadejte hodnotu nebo klikněte na tlačítko a vyberte délku na kreslicí ploše (pouze nastavení příkazů CreateSurface a VolumesDashboard).

Převedení povinné spojnice – výšky z bodů na standardní

Určuje, zda při vytváření povrchu budou sousední povinné spojnice převedeny na standardní povinné spojnice (pouze nastavení příkazů CreateSurface a VolumesDashboard).

Povolení křížení povinných spojnic

Určuje, zda se mohou povinné spojnice vzájemně křižovat (pouze nastavení příkazů CreateSurface a VolumesDashboard).

Výška k použití

Určuje výšku, která má být použita pro křižující se povinné spojnice (pouze nastavení příkazů CreateSurface a VolumesDashboard):

• Použít v průsečíku výšku první povinné spojnice: Používá výšku první povinné spojnice k určení výšky v průsečíku.
• Použít v průsečíku výšku poslední povinné spojnice: Používá výšku poslední povinné spojnice k určení výšky v průsečíku.
• Použít v průsečíku průměrnou výšku: Používá průměr první a poslední povinné spojnice k určení výšky v průsečíku.

Další informace o těchto nastavení naleznete ve vlastnostech Sestavení na kartě Definice (dialog Vlastnosti povrchu).

Vytvoření ohraničené kubatury

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu VolumesDashboard.

Výchozí vzepětí oblouku

Určuje vzepětí oblouku pro povinné spojnice hranice, jež se používá pro mozaiku oblouků křivky, z nichž je vytvořena hranice.

Dynamické možnosti zvýraznění

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu VolumesDashboard.

Barva hranice povrchu

Určuje barvu, která bude použita pro obrys objemových povrchů ve výkrese, když jsou vybrány na panelu Kubatury.

Tloušťka čáry hranice povrchu

Určuje tloušťku čáry, která bude použita pro obrys objemových povrchů ve výkrese, když jsou vybrány na panelu Kubatury.

Barva polygonu hranice povrchu

Určuje barvu, která bude použita pro obrys ohraničených oblastí ve výkrese, když jsou vybrány na panelu Kubatury.

Tloušťka čáry polygonu hranice povrchu

Určuje tloušťku čáry, která bude použita pro obrys ohraničených oblastí ve výkrese, když jsou vybrány v nastavení Řídicí panel kubatur.

Dráha Odtoku

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu CreateSurfaceWaterdrop.

Pomocí těchto nastavení lze určit výchozí možnosti dráhy odtoku pro povrchy.

Hladina cesty

Určuje výchozí hladinu pro kreslení dráhy odtoku. Klepněte do sloupce Hodnota a klepnutím na vyberte typ cesty v dialogu Hladina cesty.

Typ objektu cesty

Určuje výchozí typ objektu aplikace AutoCAD k použití pro dráhu odtoku. Zadejte 2D křivku nebo 3D křivku .

Značka pro odtok

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu CreateSurfaceWaterdrop.

Pomocí těchto nastavení lze určit výchozí možnosti značky pro odtok pro povrchy.

Značka v počátečním bodu

Určuje, zda nakreslit značku v počátečním bodu dráhy odtoku.

Styl značky počátečního bodu

Určuje výchozí styl značky počátečního bodu. Klepněte do sloupce Hodnota a klepnutím na vyberte styl v dialogu Styl značky počátečního bodu.

SimplifySurface

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu SimplifySurface.

Pomocí těchto nastavení lze určit výchozí možnosti pro zjednodušení povrchů.

Metoda zjednodušení

Určuje výchozí metodu, pomocí které budou povrchy zjednodušeny:

• Hranová kontrakce: Stáhne hrany trojúhelníků do jednotlivých bodů.
• Odstranění bodu: Vybere a odebere body povrchu.

Možnosti regionu

Určuje výchozí metodu, pomocí které budou povrchy zjednodušeny:

• Použít existující hranici povrchu: Jako hranice regionu pro zjednodušení povrchu je určena existující hranice povrchu.
• Určete okno/polygon: Region pro zjednodušení povrchu je určen nakresleným obdélníkem.
• Vyberte objekty: Určíte některou z 2D nebo 3D křivek, parcel, kružnic, návrhových linií nebo zeměměřických polygonů.

Body k odstranění zadat v procentech

Určuje, zda má být obrázek zjednodušen odebráním určitého procenta bodů povrchu.

Procentuální podíl bodů k odstranění

Určuje procento bodů povrchu k odstranění.

Použít maximální změnu výšky

Určuje, zda bude nastavena výchozí maximální změna výšky.

Maximální změna výšky

Určuje nejvyšší přípustný rozdíl mezi výškou původního povrchu a výškou zjednodušeného povrchu.

Další informace o zjednodušení povrchů naleznete v části Průvodce zjednodušením povrchu.

Možnosti exportu

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazu SurfaceExportToDem.

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při exportu povrchů do souboru DEM.

Použít vlastní nulovou výšku

Určuje, zda je při exportu do souboru DEM použita vlastní nulová výška.

Nulová výška

Určuje výchozí vlastní nulovou výšku použitou při exportu do souboru DEM.

Rozteč rastru

Určuje rozteč mezi rastrem při exportu do souboru DEM.

Možnosti přidání dat

Poznámka: Tato skupina vlastností se zobrazí, pokud zpřístupníte nastavení příkazů AddSurfaceContours, AddSurfaceBoundaries a AddSurfaceBreaklines.

Pomocí těchto nastavení lze určit výchozí hodnoty přiřazené při přidávání vrstevnic, hranic a povinných spojnic k povrchu.

Výchozí vzdálenost vyčištění

Určuje výchozí vzdálenost vyčištění.

Výchozí úhel vyčištění

Určuje výchozí úhel vyčištění.

Výchozí vzdálenost pro doplnění vrcholů

Určuje výchozí vzdálenost pro doplnění vrcholů.

Výchozí vzepětí oblouku

Určuje výchozí vzepětí oblouku.

Výchozí typ hranice

Určuje výchozí typ hranice.

Výchozí nedestruktivní nastavení

Určuje výchozí výběr typu povinné spojnice (destruktivní nebo nedestruktivní).
