Funkce řídící kompenzace dostupná pro strategii 2D kontury slouží k tomu, aby mohl řídící systém CNC vypočítat skutečné odsazení řezacího nástroje.
Tato funkce poskytuje větší pružnost při vytváření, protože si obsluha CNC stroje může vybírat mezi různými velikostmi nástrojů. Většina řídicích systémů CNC má však omezené schopnosti, co se týká funkce předvídání u bloků NC, a obvykle selhávají, když zakřivení kontury přesahuje zakřivení použitého nástroje. Proto je vyžadován software CAM, který zajistí, aby k těmto problémům u libovolně vybrané geometrie nedocházelo.
V důsledku omezené schopnosti předvídání u bloků NC nemůže řídicí systém CNC zajistit, aby kompenzovaná umístění řezacího nástroje nezasáhla do jiné části původní kontury.

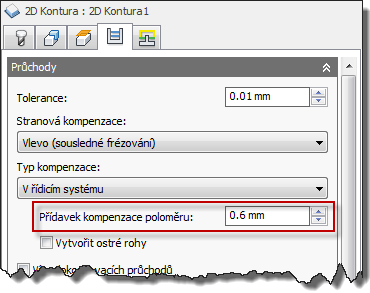

V aplikaci Inventor HSM se tyto problémy řeší pomocí nastavení Kompenzační přídavek poloměru na kartě Záběry.
Tento parametr určuje rozsah průměrů nástrojů, které lze bezpečně použít, nikoli pouze průměr nástroje, který byl pro operaci vybrán. Povolený rozsah poloměrů nástroje začíná na průměru vybraného nástroje a končí u součtu poloměru vybraného nástroje a daného přídavku.
Všimněte si, že se ostré rohy ve vybrané geometrii podle tohoto přídavku zaoblí. Parametr by tedy neměl být nastaven na vyšší hodnotu, než je nezbytně nutné. Zaoblení však nemusí být vždy nežádoucí – stroj může u těchto rohů udržovat rychlejší posuv.
Tento parametr vrací u jednoduchých příkladů mírně odlišné výsledky v porovnání s ostatními systémy CAM, ale také zaručuje, aby mohl řídicí systém CNC spustit generovanou trajektorii nástroje libovolně složité geometrie.

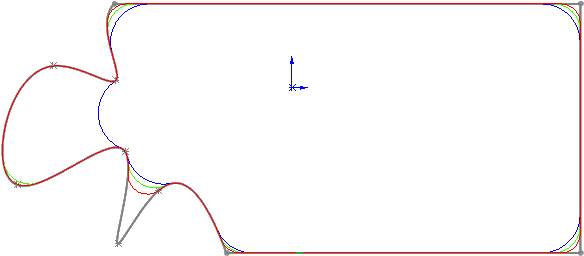

2D kontura z náčrtu s kompenzací řízení. Červená trajektorie je bez kompenzačního přídavku poloměru. Zelená trajektorie má malý kompenzační přídavek poloměru. Modrá trajektorie má velký kompenzační přídavek poloměru.
