Přístup: |
Pás karet:
karta CAM
panel Soustružení
Přesun polotovaru
|
Strategie Přesun polotovaru je určena k automatickému přesunu polotovaru mezi dvěma vřeteny. S touto strategií není asociována žádná dráha nástroje. Požadovaný kód NC vytváří postprocesor.

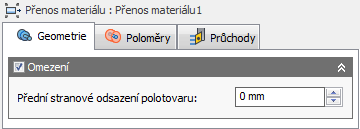

Nastavení na kartě Geometrie
Omezení
Pomocí tlačítka Omezení lze vybrat hranice omezení, a uzavřít tak dráhy nástrojů v konkrétní oblasti. Oblasti omezení lze definovat kombinací hran, povrchů a bodů náčrtu.
Přední stranové odsazení polotovaru:
Určuje vzdálenost obrábění za hranicí přední strany modelu.
Záporné přední stranové odsazení
Kladné přední stranové odsazení

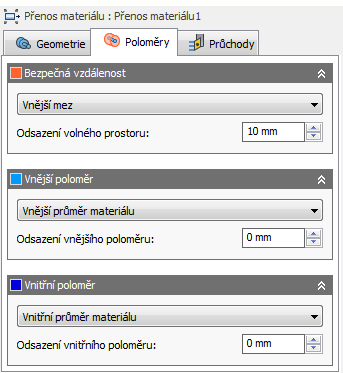

Nastavení na kartě Poloměry
Bezpečná vzdálenost
Nastavením této výšky lze řídit poloměr, ve kterém nástroj vstupuje na dráhu nástroje a vystupuje z dráhy nástroje. Nástroj se přibližuje k vnitřku polotovaru a vrací se od vnitřku polotovaru ve směru osy Z (osy vřetena) v tomto odsazení radiální bezpečné vzdálenosti. Hodnota zobrazená na oranžové kartě představuje aktuální poloměr relativní k ose nastavení.
Poloměr vnější bezpečné vzdálenosti
- Vnější průměr polotovaru – Umožňuje nastavit poloměr bezpečné vzdálenosti tak, aby odpovídal radiálním okrajům polotovaru definovaným v nastavení.
- Vnější průměr modelu – Umožňuje nastavit poloměr bezpečné vzdálenosti tak, aby odpovídal vnějším radiálním okrajům modelu definovaným v nastavení.
- Vnější poloměr – Výběrem této možnosti lze odsadit poloměr bezpečné vzdálenosti od vnějšího poloměru. Poloměr bezpečné vzdálenosti však musí být větší než vnější poloměr, a proto je nutné do pole Odsazení bezpečné vzdálenosti zadat kladnou hodnotu.
- Vnitřní poloměr – Použití této možnosti v kombinaci s hodnotou Odsazení bezpečné vzdálenosti umožňuje řídit poloměr bezpečné vzdálenosti od nejvnitřnějšího místa generování drah nástrojů. Jedná se o užitečnou metodu, která v určitých scénářích umožňuje omezit hloubku dráhy nástroje. Zkontrolujte, zda poloměr bezpečné vzdálenosti zajistí odebrání veškerého zbývajícího matriálu polotovaru nástrojem. To lze ověřit spuštěním simulace polotovaru.
- Vnitřní průměr modelu – Použití této možnosti v kombinaci s hodnotou Odsazení bezpečné vzdálenosti umožňuje řídit poloměr bezpečné vzdálenosti od nejbližšího bodu, kterého model dosáhne na ose vřetena. Zkontrolujte, zda poloměr bezpečné vzdálenosti zajistí odebrání veškerého zbývajícího matriálu polotovaru nástrojem. To lze ověřit spuštěním simulace polotovaru.
- Vnitřní průměr polotovaru – Použití této možnosti v kombinaci s hodnotou Odsazení bezpečné vzdálenosti umožňuje řídit poloměr bezpečné vzdálenosti od nejmenšího průměru definovaného polotovaru. Zkontrolujte, zda poloměr bezpečné vzdálenosti zajistí odebrání veškerého zbývajícího matriálu polotovaru nástrojem. To lze ověřit spuštěním simulace polotovaru.
- Výběr – Výběrem libovolné plochy, vrchol či bodu modelu definujte Poloměr bezpečné vzdálenosti.
- Poloměr – Pomocí této možnosti lze zadat hodnotu poloměru do pole Odsazení bezpečné vzdálenosti.
- Průměr – Pomocí této možnosti lze zadat hodnotu průměru do pole Odsazení bezpečné vzdálenosti.
Odsazení bezpečné vzdálenosti:
Určuje hodnotu odsazení bezpečné vzdálenosti.
Odsazení vnější bezpečné vzdálenosti
Vnější poloměr
Určuje radiální omezující oblast vymezením vnějšího radiálního rozsahu dráhy nástroje. Lze vybrat následující možnosti:
Vnější poloměr
- Vnější průměr modelu
- Vnější průměr modelu
- Vnitřní mez
- Vnitřní průměr modelu
- Vnitřní průměr polotovaru
- Výběr
- Poloměr
- Průměr
Odsazení vnějšího poloměru:
Určuje hodnotu odsazení vnějšího poloměru.
Vnitřní poloměr
Určuje radiální omezující oblast vymezením vnitřního radiálního rozsahu dráhy nástroje. Lze vybrat následující možnosti:
Vnitřní poloměr
- Vnější průměr modelu
- Vnější průměr modelu
- Vnější mez
- Vnitřní průměr modelu
- Vnitřní průměr polotovaru
- Výběr
- Poloměr
- Průměr
Odsazení vnitřního poloměru:
Určuje hodnotu odsazení vnitřního poloměru.

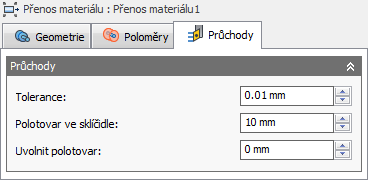

Nastavení na kartě Záběry
Tolerance:
Tolerance obrábění je součtem tolerancí použitých při vytváření dráhy nástroje a triangulace geometrie. Chcete-li získat celkovou toleranci, je nutné přidat k této toleranci veškeré další tolerance filtrování.
Volná tolerance 0,100
Těsná tolerance 0,001
Konturovací pohyby stroje CNC jsou řízeny pomocí příkazů čar G1 a oblouků G2 a G3. Systém CAM toho dosáhne tím, že linearizuje dráhy nástroje na křivkách spline a povrchu, a tímto způsobem je aproximuje. Vytvoří se mnoho segmentů krátkých čar, které utvoří přibližnou podobu požadovaného tvaru. Přesnost, s jakou dráha nástroje odpovídá požadovanému tvaru, značně závisí na počtu použitých čar. Čím více je čar, tím více se dráha nástroje přiblíží jmenovitému tvaru spline nebo povrchu.
Nedostatek dat
Je lákavé používat vždy velmi těsné tolerance, existují však i stinné stránky tohoto postupu: delší časy výpočtu dráhy nástroje, velké soubory G-funkcí a velmi krátké pohyby po čarách. První dva problémy nejsou nijak závažné, protože aplikace Inventor HSM provádí výpočty velmi rychle a většina moderních řídicích systémů disponuje alespoň 1 MB paměti RAM. Krátké pohyby po čarách však mohou v kombinaci s vysokými rychlostmi posuvu vyústit v jev známý jako nedostatek dat.
Nedostatek dat nastane v situaci, kdy je řídicí systém příliš zahlcen daty a nedokáže je zpracovat. Řídicí systémy CNC mohou zpracovat konečný počet řádků kódu (bloků) za sekundu. Může to být pouhých 40 bloků za sekundu v případě starších strojů a 1000 bloků za sekundu u nových strojů, například řídicího systému HAAS Automation. Krátké pohyby po čarách a vysoké rychlosti posuvu mohou žádat rychlost zpracování, která přesahuje možnosti řídicího systému. Když k tomu dojde, musí stroj po každém pohybu počkat na další příkaz z řídicího systému.
Polotovar ve sklíčidle:
Určuje množství polotovaru v čelisti.
Uvolnit polotovar:
Určuje množství polotovaru, které se má vysunout z aktuální čelisti.
