Aplikace Inventor HSM podporuje v závislosti na strategii obrábění čtyři různé typy přejezdů mezi řeznými záběry.
- Žádný kontakt – boční kroky nejsou navzájem propojeny na stejné úrovni osy Z, ale jsou propojeny pohybem návratu.
- Přímá čára – jedná se o jednodušší přímé napojení pomocí přímých čar.
- Nejkratší cesta – použije se nejkratší možná dráha mezi oblastmi obrábění – obvykle se jedná o pohyb po přímé čáře.
- Hladké – na vhodných místech se použijí jemné tečné pohyby pomocí skutečných oblouků.
Typ přejezdu se nastavuje na kartě Napojování.

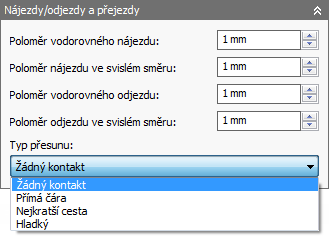

Výběr typu přejezdu
U metody Žádný kontakt se nástroj posune od modelu takovým způsobem, aby na povrchu nezůstaly žádné stopy.
Žádný kontakt
U metody Přímá čára dochází k posunu v konstantním úhlu podél povrchu, což vytvoří při pohledu z boku přímou čáru.
Přejezdy přímou čarou
U metody Hladké se používá pozvolné rampování podél povrchu, což brání prudkým změnám pohybu podél osy Z. Rampa nikdy nepřesáhne stanovený úhel rampy (v příslušných případech).
Hladké přejezdy
