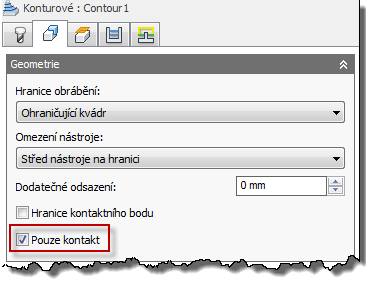

Většina 3D dokončovacích strategií v aplikaci Inventor HSM (Konturové, Rovnoběžné atd.) má na kartě Geometrie nastavení s názvem Pouze kontakt.
Nastavení Pouze kontakt
Možnost Pouze kontakt určuje, zda by trajektorie nástroje měla být vytvořena, když nástroj není v kontaktu s obráběným povrchem. Ve výchozím nastavení je tato možnost povolena a vytvoří trajektorii nástroje podobnou té, která je zobrazena níže:
Trajektorie nástroje Rovnoběžné s výchozím nastavením: Pouze kontakt – povoleno, Hranice obrábění = Silueta, Hloubka je automatická.
Pokud je však potřeba pokračovat v trajektorii nástroje nad otevřenou kapsou uprostřed, můžete možnost Pouze dotyk zakázat a současně změnit hranice obrábění na ohraničující kvádr. Dále můžete nastavit hloubku ručně tak, aby odpovídala horní část válce:
Trajektorie nástroje Rovnoběžné s následujícími změnami: Pouze kontakt – zakázáno, Hranice obrábění = Ohraničující kvádr, Hloubka je nastavena ručně.
