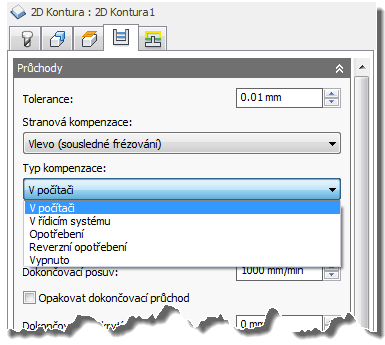

Typ prováděné kompenzace lze vybrat v dialogu 2D kontura na kartě Záběry v rozevírací nabídce Typ kompenzace.
Změna typu kompenzace
Když aplikace Inventor HSM zobrazuje náhled trajektorie nástroje, vždy se zobrazuje vypočítaná (například nekompenzovaná) trajektorie nástroje. Režimy simulace a ověření zobrazují kompenzovanou trajektorii nástroje, jak by měla být spuštěna ve stroji CNC.
V počítači
Kompenzace nástroje je vypočítána automaticky aplikací Inventor HSM na základě průměru vybraného nástroje. Následně zpracovaný výstup obsahuje přímo kompenzovanou trajektorii nástroje, a nikoli kódy G41 nebo G42.
Náhled
Simulace
V řídicím systému
Kompenzace nástroje není vypočítána, ale výstupem jsou spíše kódy G41 nebo G42, aby obsluha mohla nastavit objem kompenzace a opotřebení v řídicím systému obráběcího stroje.
Náhled
Simulace
Opotřebení
Podobné jako možnost V počítači, ale výstupem jsou také kódy G41 nebo G42. Umožňuje obsluze obráběcího stroje upravit opotřebení nástroje v řídicím systému obráběcího stroje zadáním rozdílu ve velikosti nástroje jako záporného čísla.
Náhled
Simulace
Obrácené opotřebení
Totožné s možností Opotřebení s tím rozdílem, že úprava opotřebení se zadává jako kladné číslo.
Vypnuto
Nebude provedena žádná kompenzace poloměru a střed nástroje bude jednoduše sledovat vybranou geometrii.
Náhled
Simulace
