Obrábění zkosení

K obrábění zkosení podél vnější hrany použijte strategii 2D kontura s úkosovou frézou.

1. Na pásu karet klikněte na kartu CAM panel 2D frézování 2D kontura .

Karta Nástroj

1. Na kartě Nástroj kliknutím na tlačítko otevřete dialog Knihovna nástrojů.
2. V knihovně Vzorové knihovny > Výukový program vyberte nástroj #50 - Ø10 mm 45° zkosení.
3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

Protože zkosení již existuje jako prvek modelu, existují dvě hrany, ze kterých můžete vybírat geometrii – jedna v horní části zkosení a jedna v dolní části. Aplikace Inventor HSM umožňuje použít kteroukoliv, ale výběr dolní hrany ve většině případů umožní snadnější nastavení parametrů. V obou případech však aplikace Inventor HSM automaticky vypočítá správné vodorovné odsazení a je tak nutné zadat pouze dodatečné vertikální odsazení špičky.

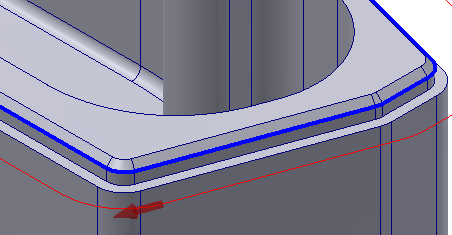

1. Klikněte na kartu Geometrie a vyberte hranu v dolní části zkosení jako výběr kontury.

Karta Záběry

Když je jako nástroj vybrána úkosová fréza, je automaticky povolena možnost Zkosení a zobrazí se parametry zkosení Šířka zkosení a Odsazení špičky zkosení.

Protože byla vybrána hrana na skutečném prvku zkosení v modelu, není nutné nastavovat parametr Šířka zkosení. Abyste však bylo zajištěno, že špička nástroje nebude shodná s dolní hranou zkosení, je nutné zadat Odsazení špičky zkosení.

1. Klikněte na kartu Záběry.
2. Nastavte parametr Odsazení špičky zkosení: na hodnotu 0,25 mm.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

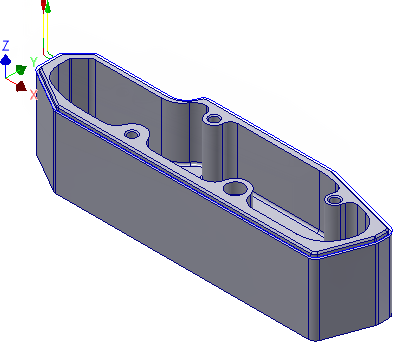

Trajektorie nástroje by měla odpovídat následujícímu obrázku:

Tím jste dokončili vytvoření trajektorií nástroje pro tuto součást. Nyní můžete simulovat a následně zpracovat výsledek.

Pokračujte tématem Následné zpracování trajektorií nástroje.
