Aplikace Inventor HSM nabízí funkci zaoblení trajektorie nástroje, která je užitečná při vyhýbání se ostrým rohům na trajektoriích nástroje během 3D dokončování. Použitím zaoblení lze omezit ostré otočky v trajektorii nástroje. To umožní řídicímu systému CNC udržení vyšší rychlosti posuvu a zabraňuje vzniku stop na obráběné součásti.

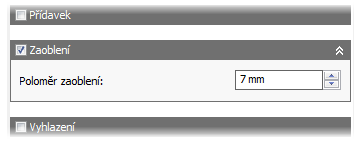

Část Zaoblení a parametr Poloměr zaoblení se nachází na kartě Záběry mezi částmi Přídavek a Vyhlazení.
Následující obrázky ukazují příklad rovnoběžné dokončovací trajektorie nástroje s 10mm frézou s kulovým koncem.

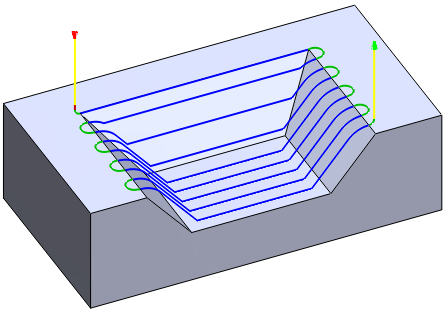

Zaoblení zakázána

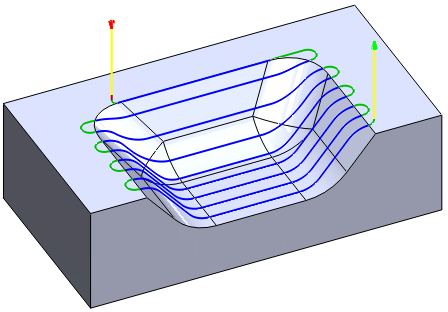

Zaoblení povolena. Poloměr zaoblení je 10 mm – dvakrát větší než poloměr nástroje.
Zaoblení jsou zakázána, u modelu však byly aplikovány prvky zaoblení geometrie.
Povolení zaoblení na rovnoběžné dokončovací trajektorii nástroje ovlivňuje především rohy, které jsou kolmé k záběrům.
Rovnoběžná trajektorie nástroje bez zaoblení trajektorie nástroje
Rovnoběžná trajektorie nástroje s poloměrem zaoblení trajektorie nástroje 4 mm
U dokončovací operace Kontura se zaoblení používají podobně ve svislých rozích:

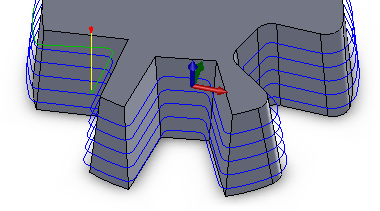

Trajektorie nástroje Kontura bez zaoblení trajektorie nástroje

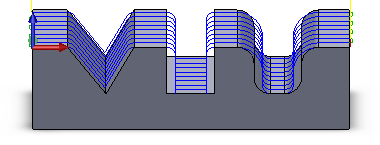

Trajektorie nástroje Kontura s poloměrem zaoblení trajektorie nástroje 4 mm
