3D strategie v aplikaci Inventor HSM plně podporují uživatelem definované dříky a úchyty. Při používání nástroje s držákem je možné vybrat si v závislosti na strategii obrábění jeden z pěti různých režimů dříku a držáku. U dříku i držáku nástroje lze řešit kolize a lze jim přiřadit vlastní bezpečné vzdálenosti.
- Zakázáno – ignoruje kolize dříku a úchytu.
- Vytáhnout – trajektorie nástroje se v zájmu zachování bezpečné vzdálenosti mezi dříkem a/nebo úchytem vytáhne od obrobku.
- Oříznuto – části trajektorie nástroje, které zasahují do bezpečné vzdálenosti mezi dříkem a/nebo úchytem, budou oříznuty.
- Detekovat délku nástroje – nástroj se automaticky rozšíří dále od držáku, aby byla zachována určená bezpečná vzdálenost mezi dříkem a/nebo držákem a obrobkem. Do protokolu se uloží zpráva o vzdálenosti, o kterou byl nástroj rozšířen.
- Chyba při kolizi – při narušení bezpečné vzdálenosti se výpočet dráhy nástroje zruší a do protokolu se uloží chybová zpráva.
Různé možnosti vytvoří různé trajektorie nástroje znázorněné na následujících obrázcích:
Zakázáno
Vytáhnout
Oříznuto
Detekovat délku nástroje
Detekovat délku nástroje
Pokud je tato možnost vybrána, aplikace Inventor HSM automaticky vypočítá minimální délku nástroje potřebnou k dodržení vzdálenosti úchytu od součásti zadané v poli Bezpečná vzdálenost úchytu. Po výpočtu trajektorie nástroje se hodnota Délka tělesa v definici nástroje aktualizuje na minimální požadovanou délku.

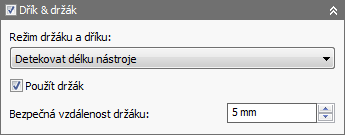

Nastavení Detekovat délku nástroje s bezpečnou vzdáleností úchytu 5 mm
Pokud je nástroj při generování trajektorie nástroje s aktivní možností Detekovat délku nástroje příliš krátký, zanese se do protokolu následující zpráva: Upozornění: Aby se zabránilo kolizi úchytu se součástí, délka nástroje byla aktualizována z 25 mm na 35,9453 mm.
Současně se nástroj aktualizuje.

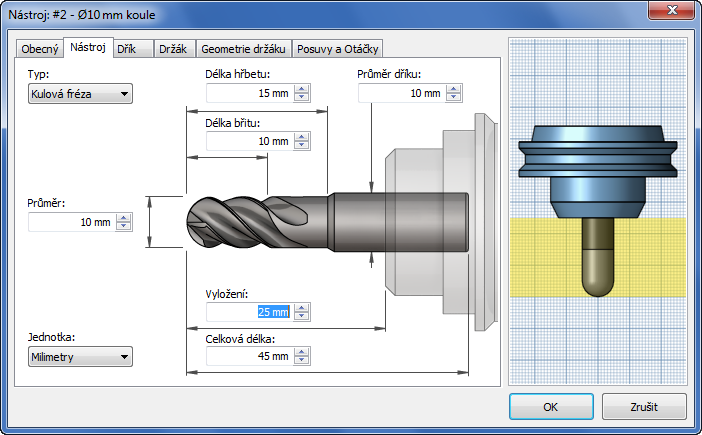

Původní nástroj

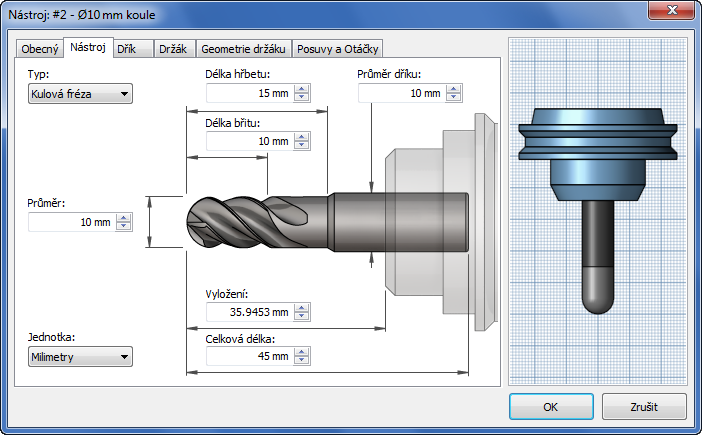

Aktualizovaný nástroj
Následující příklad ukazuje rozdíl na modelu s jednoduchou trajektorií nástroje:
Před použitím detekce délky nástroje
Po použití detekce délky nástroje (bezpečná vzdálenost úchytu = 5 mm)
