Přístup: |
Pás karet:
karta CAM
panel Správa
Možnosti
|
Dialog Možnosti CAM se skládá ze čtyř karet s možnostmi nastavení, které umožňují přizpůsobit chování různých funkcí aplikace Inventor HSM.

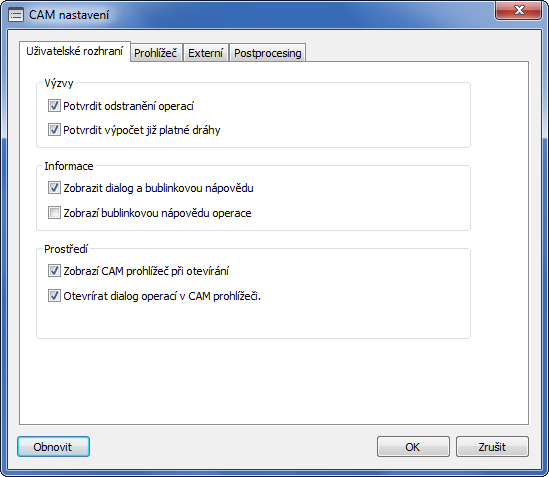

Dialog Možnosti CAM. Výchozí nastavení je možné kdykoli obnovit kliknutím na tlačítko Obnovit, které se nachází na každé kartě.
Karta Uživatelské rozhraní
- Potvrdit odstranění operací – zobrazí výzvu k potvrzení odstranění vybrané operace z Prohlížeče CAM.
- Potvrdit vytvoření, pokud již je platné – zobrazí výzvu k potvrzení obnovení trajektorie nástroje v případě, že je již platná.
- Zobrazit dialog popisků nástrojů – zobrazí popisky ovládacích prvků dialogu.
- Zobrazit popisky nástrojů operace – při najetí ukazatelem myši na položku v Prohlížeči CAM zobrazí detaily obrábění (popis, strategie, popis nástroje, atd.) dané položky.
- Při otevření zobrazit Prohlížeč CAM – při otevření dokumentu obsahujícího data CAM zobrazí Prohlížeč CAM a pás karet systému CAM.
- Zkombinovat dialog Operace s Prohlížečem CAM – dialog Operace normálně používá stejné okno jako Prohlížeč CAM. Chcete-li zobrazit dialog Operace jako samostatné ukotvitelné okno, vypněte tuto možnost.
Karta Prohlížeč
- Zobrazit číslo nástroje – zobrazí číslo nástroje v hranatých závorkách ([ ]) před názvem strategie.
- Zobrazit kompenzační odsazení nástroje – pokud je u nástroje v knihovně nástrojů použita délka a průměr odsazení, budou tyto nové hodnoty zobrazeny společně s číslem nástroje.
- Zobrazit popis nástroje – pokud existuje popis nástroje, bude zobrazen v závorkách vpravo od názvu strategie. Popisy nástrojů lze zadat pomocí dialogu Knihovna nástrojů.
- Zobrazit pracovní odsazení nastavení a vřeteno – zobrazí počet pracovních odsazení definovaných v nastavení.
- Zobrazit typ cyklu – zobrazí nastavení typu cyklu u operací vrtání.
- Zobrazit ruční NC – pokud existuje ruční záznam NC, bude zobrazen v hranatých závorkách ([ ]) v Prohlížeči CAM.
- Zobrazit typ pole – zobrazí typ pole (lineární, kruhové, atd.) v hranatých závorkách ([ ]) napravo od názvu pole v Prohlížeči CAM.
- Přetáhnout – umožňuje změnu pořadí operací v Prohlížeči CAM. Na výběr jsou tři možnosti v rozevírací nabídce: Normální přetažení (výchozí), Zakázat přetahování a Před přetažením zobrazit dotaz.
Karta Vnější
- Editor – umožňuje určit externí editor NC. Klikněte na tlačítko Procházet a přejděte do složky, kde je umístěn požadovaný editor NC.
Karta Následné zpracování
- Ponechat dočasné soubory odděleně od souborů NC – ve výchozím nastavení je tato možnost vypnuta.
- Uchovávat soubory protokolů – ve výchozím nastavení je tato možnost vypnuta.
- Před přepsáním zobrazit dotaz – ve výchozím nastavení je tato možnost zapnuta.
