V aplikaci Inventor HSM je cílem operací soustružení odebrání veškerého zbývajícího materiálu polotovaru, který lze odebrat pomocí vybraného typu operace. Pomocí omezení geometrií lze dráhu nástroje uzavřít do určité oblasti součásti.
Chcete-li provést omezení geometrií, postupujte následujícím způsobem:
- Vytvořte nebo upravte operaci soustružení.
- Zvolte kartu Geometrie.
- Zaškrtněte políčko skupiny Omezení.

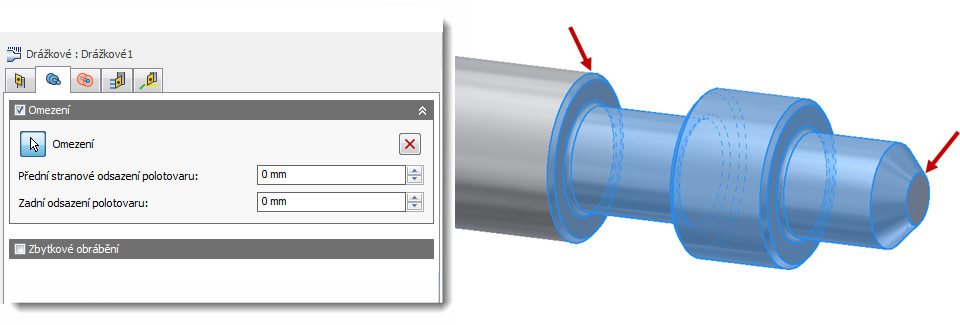

- Pomocí šipky výběru omezení vyberte plochy a hrany definující počátek a konec oblasti, ve které chcete dráhu nástroje uzavřít.
Pomocí parametrů Přední stranové odsazení polotovaru a Zadní odsazení polotovaru lze prodloužit dráhu nástroje mimo omezující oblasti, nebo naopak ještě více omezit v rámci oblasti.

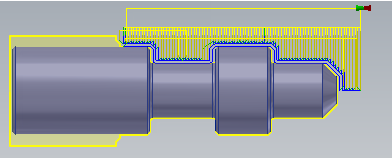

Žádné přední ani zadní odsazení

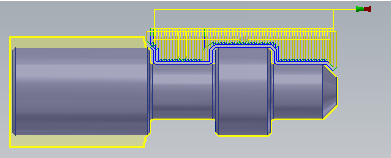

Kladné přední a zadní odsazení

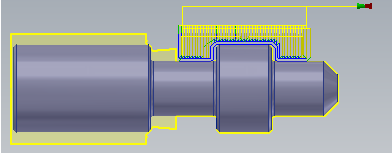

Záporné přední a zadní odsazení
