Frézy uživatelských tvarů jsou souhrnně označovány jako nástroje tvarové frézy a mohou být vytvořeny v knihovně nástrojů z náčrtu nebo rotačního objemového tělesa uloženého v samostatném souboru součásti aplikace Autodesk Inventor nebo Inventor LT.
Chcete-li vytvořit tvarovou frézu, postupujte podle těchto kroků:
- Vytvořte novou součást aplikace Inventor.
- Vytvořte náčrt s jedním uzavřeným profilem, který představuje průřez nástrojem.
- Použijte příkaz Rotace k vytvoření rotovaného prvku z náčrtu.

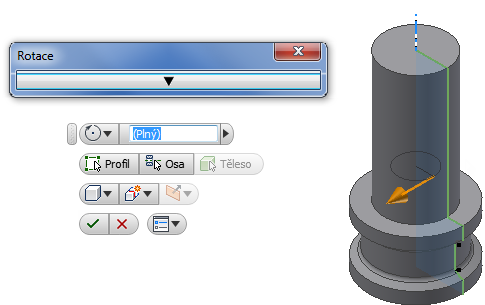

Rotovaný prvek v součásti aplikace Inventor vhodný k vytvoření nástroje tvarové frézy
- Uložte soubor součásti.
- Otevřete v aplikaci Inventor HSM Knihovnu nástrojů.
- Vytvořte nový frézovací nástroj kliknutím na tlačítko Nový nástroj frézy.
- Klikněte na kartu Řezací nástroj a vyberte položku Tvarová fréza z rozevírací nabídky Typ:.
- Klikněte na tlačítko Importovat soubor...
- Vyhledejte a vyberte soubor nástroje, který jste předtím uložili. Profil náčrtu bude načten jako profil tvarové frézy a zobrazen v náhledu, jak je znázorněno níže.

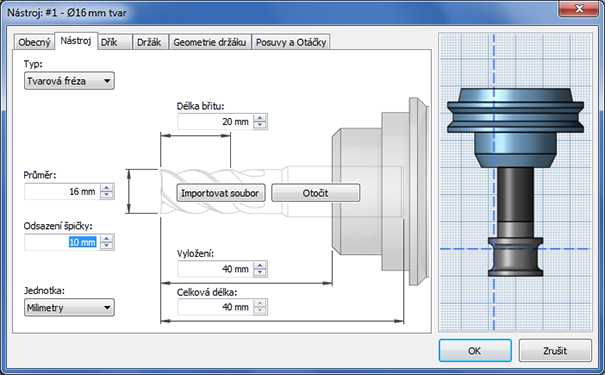

Dialog Tvarová fréza s náhledem. Tečkované čáry znázorňují bod kompenzace, který je řízen průměrem a odsazením špičky
Používání nástroje je obdobné jako u všech ostatních nástrojů, s ohledem na to, že trajektorie nástroje bude vytvořena v závislosti na kompenzačním bodu definovaném velikostí průměru a odsazením špičky.

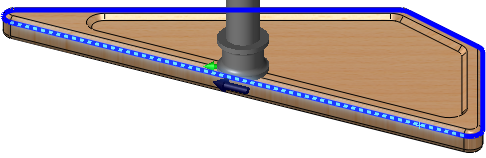

Vybraná geometrie 2D kontury za použití daného nástroje s kompenzačním bodem

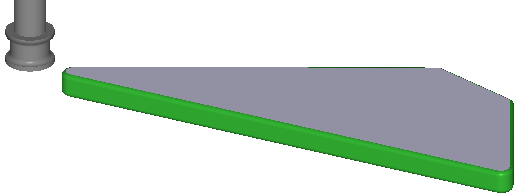

Simulace s použitím nástroje tvarové frézy

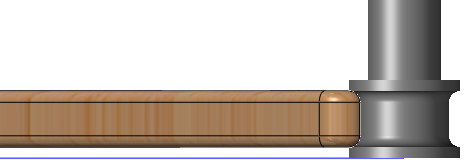

Simulace polotovaru s použitím nástroje tvarové frézy
