Obrábění zkosení

Opět bude použita operace 2D kontura, tentokrát k vytvoření požadovaných zkosení.

1. Přejděte na pás karet a klikněte postupně na tyto položky: Karta CAM panel 2D frézování 2D kontura .

Karta Nástroj

1. Klikněte na tlačítko , kterým otevřete knihovnu nástrojů.
2. V knihovně výukového programu CAM Mania vyberte možnost zkosení #3 – Ø1/4" 45°.
3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

1. Na kartě Geometrie klikněte na tlačítko Výběry kontur a vyberte všechna čtyři zkosení na horním povrchu součásti.

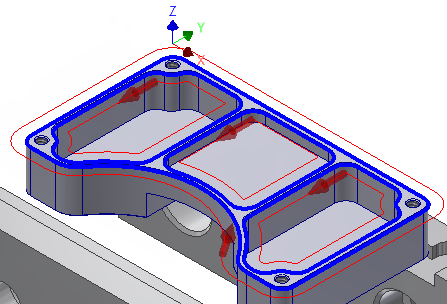

2. Ujistěte se, zda směry šipek kontur odpovídají vyobrazení na obrázku níže. V případě potřeby kliknutím na konkrétní šipku obraťte její směr.

Karta Záběry

1. Klikněte na kartu Záběry.

Protože byl vybrán nástroj zkosení, aplikace Inventor HSM automaticky aktivuje skupinu Zkosení.

2. Nastavte parametr Odsazení špičky zkosení na hodnotu 0,02 palce.

Spuštění výpočtu

1. Kliknutím na tlačítko nebo kliknutím pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce ukončíte příkaz 2D kontura a vytvoříte trajektorii nástroje.

Pokračujte tématem Obrábění kuželových zahloubení.
