Vytvoření listu nastavení

Přístup:

Pás karet: karta CAM panel Trajektorie nástroje List nastavení

Funkce List nastavení umožňuje vytvořit přehled programu NC pro operátora CNC. Aplikace Inventor HSM zahrnuje několik listů nastavení. Výchozím typem je list nastavení HTML, který je také plně přizpůsobitelný.

Tip: Další informace o přizpůsobení listů nastavení a postprocesorů vám poskytne prodejce.

Vytvoření listu nastavení

Chcete-li vytvořit list nastavení automaticky, postupujte podle těchto kroků:

1. Nastavte orientaci a přibližte či oddalte výřez modelu tak, aby jasně zobrazoval požadovanou součást a pracovní souřadnicový systém.
2. V Prohlížeči CAM vyberte operace, které chcete zahrnout do listu nastavení, nebo výběr zrušte, pokud chcete zahrnout všechny operace.
3. Přejděte na pás karet a klikněte postupně na tyto položky: karta CAM panel Trajektorie nástroje List nastavení . Případně klikněte pravým tlačítkem na příslušnou operaci v Prohlížeči CAM a v místní nabídce vyberte možnost Vytvořit list nastavení.
4. Poté se zobrazí výzva k určení složky, do které bude list nastavení uložen. Chcete-li list nastavení pouze vytisknout, můžete použít výchozí dočasnou složku. Chcete-li uložit list nastavení pro pozdější použití, je doporučeno vyhledat nebo vytvořit vhodnou složku.
5. List nastavení bude vytvořen a automaticky otevřen v internetovém prohlížeči. Poté můžete list nastavení z internetového prohlížeče vytisknout.

Většina listů nastavení má obecné parametry, které lze použít k přizpůsobení jejich fungování. Tyto parametry lze nastavit v dialogu Následně zpracovat. Například při výběru listu nastavení HTML s názvem setup-sheet.cps lze určit čas výměny nástroje v sekundách nastavením hodnoty parametru toolChangeTime v seznamu vlastností vpravo dole.

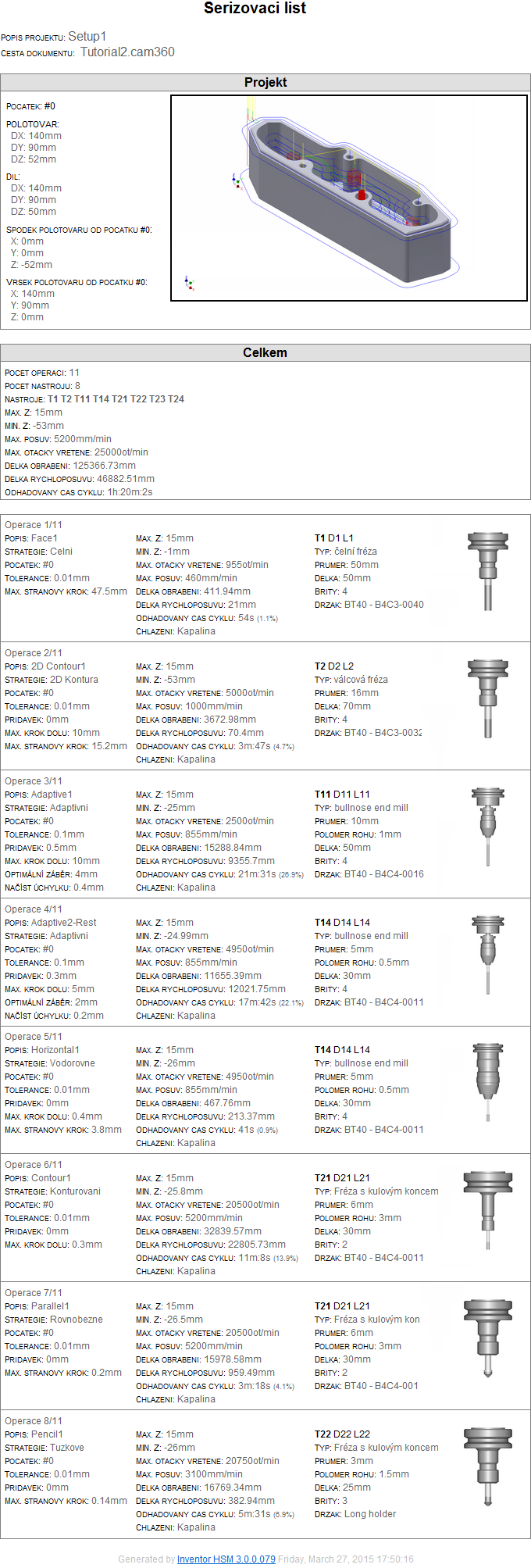

Příklad listu nastavení
