Vrtání děr se závity

V součásti se nacházejí čtyři díry. Jedna je hladká a tři jsou se závitem. Začněte vrtáním třech děr se závitem pomocí vrtáku rozměru 4,3 mm.

1. Na pásu karet klikněte na kartu CAM panel Vrtání Vrtat .

Karta Nástroj

1. Na kartě Nástroj klikněte na tlačítko .
2. V knihovně nástrojů Vzorové knihovny > Výukový program vyberte nástroj #34 - Ø4.3 mm vrtat.
3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

1. Klikněte na kartu Geometrie. Zkontrolujte, zda je v rozevírací nabídce Režim díry: vybrána možnost Vybrané plochy a zda je aktivní tlačítko výběru Plochy díry.

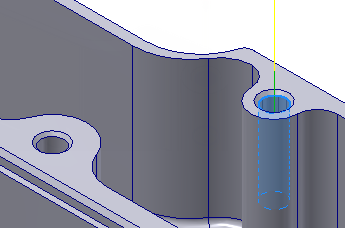

2. Vyberte válcovou plochu jedné ze tří děr o průměru 4 mm.




3. Zaškrtněte políčko Vybrat stejný průměr.

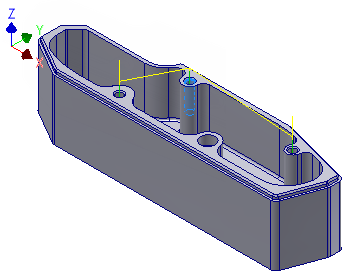

Všimněte si, že jsou vybrány obě další díry o průměru 4 mm.

Důležité: Pokud je možnost Vybrat stejný průměr zakázána (šedá), pravděpodobně jste vybrali hranu válce místo plochy. Ujistěte se, že jste pro použití tohoto prvku vybrali válcové plochy. Výběr ploch místo hran má další výhodu v tom, že hloubky jednotlivých děr jsou automaticky určeny na základě výšky válce.

V závislosti na výběru lze aktivovat možnost Optimalizovat pořadí. Optimalizace změní pořadí děr tak, aby vzdálenost napojení byla co nejmenší.

Zaškrtnutí políčka Seřadit podle hloubky ponechá pohromadě díry se stejnou hloubkou ve stejné rovině. To může snížit počet cyklů ve výstupu, ale nemusí vést k nejkratší trajektorii nástroje, a to ani když je zapnuta možnost Optimalizovat pořadí.

Karta Výšky

Při operaci vrtání jsou výšky jednotlivých děr a výšky používané při přesunu mezi dírami řízeny nastavením na kartě Výšky. Protože jsou díry zkoseny, vlastní válce začínají o trochu níže. Tomu se lze přizpůsobit nastavením horní části tak, aby začínala od vršku polotovaru.

1. Klikněte na kartu Výšky.
2. V rozevírací nabídce Výška vršku vyberte možnost Vršek polotovaru.

Poznámka: Po výběru válců děr jsou všechny výšky relativní vzhledem k horní části válce a hloubka je relativní vzhledem k dolní části. To umožňuje vyhnout se ručnímu zadávání hloubek děr, jak bylo zmíněno výše. Kdyby byly vybrány hrany (které nemají výšku), bylo by nutné zadat hloubku ručně.

Karta Cyklus

1. Klikněte na kartu Cyklus.
2. V rozevírací nabídce Typ cyklu vyberte položku Lámání třísek – částečný návrat.
3. Změňte parametr Hloubka dlabání na hodnotu 2,5 mm.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a vyberte možnost OK ve směrové nabídce. Tím bude automaticky spuštěn výpočet trajektorie nástroje vrtání.

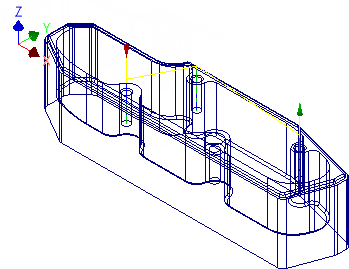

Vypočítaná trajektorii nástroje by měla vypadat následovně:

Tip: Trajektorie nástroje vrtání jsou obvykle nejlépe zobrazeny v drátovém modelu. K zobrazení drátového modelu klikněte postupně na pásu karet na tyto položky: (klikněte na kartu Pohled na panel Vzhled možnost Drátový model v rozevíracím seznamu Styl zobrazení.

Pokračujte tématem Závitování děr.
