Následné zpracování

Přístup:

Pás karet: karta CAM panel Trajektorie nástroje Následně zpracovat

Následné zpracování je proces sloužící k převodu strojově nezávislých dat umístění řezacího nástroje na kód číselného řízení (kód NC) specifický pro daný stroj. Tento kód lze pak spouštět přímo na strojích CNC.

Při následném zpracování operací jsou data umístění řezacího nástroje a příslušná metadata, například popis úlohy a komentáře, předána postprocesoru. Převedení všech těchto dat do smysluplného kódu NC záleží zcela na konfiguraci postprocesoru. Součástí konfigurace může být ignorování jakýchkoli vstupních dat nebo naopak produkování dodatečných dat, která nejsou přímo odvozena z dat umístění řezacího nástroje.

Aplikace Inventor HSM je dodávána s přizpůsobitelnými konfiguracemi postprocesorů pro všechny běžně dostupné řídicí systémy nebo stroje CNC. Mezi běžné postprocesory patří Fanuc, Heidenhain, Haas, Hurco, Mazak, MillPlus, Okuma, Siemens, Yasnak a mnohé další. Konfigurace postprocesoru mohou být aktualizovány, aby přesně odpovídaly požadavkům uživatele.

K provádění uvedených důležitých úloh následného zpracování obsahuje aplikace Inventor HSM flexibilní a rychlý postprocesor založený na programovacím jazyku JavaScript. Jazyk JavaScript by neměl být zaměňován s jazykem Java, což je velmi odlišný programovací jazyk. Postprocesor se používá k vytváření programů NC i listů nastavení.

Postprocesor je navržen především pro účely textového výstupu, takže pokud je třeba provádět výměnu dat s jinými aplikacemi, měl by být použit pokud možno textový formát, aby byl vývoj následného zpracování co nejjednodušší.

Postprocesor je optimalizovaný k dosažení co nejlepšího výkonu a programy NC by měly být obvykle generovány v řádu sekund (rychlost výstupu obvykle přesahuje 6–7 MB/s). Skutečný výkon samozřejmě značně závisí na konkrétní konfiguraci postprocesoru.

Tip: Další informace o přizpůsobení listů nastavení a postprocesorů vám poskytne prodejce.

Použití

Chcete-li provést následné zpracování trajektorií nástroje, nejprve vyberte požadované operace v Prohlížeči CAM a poté na pásu karet klikněte na tyto položky: kartu CAM panel Dráha nástroje Následně zpracovat . Zobrazí se dialog Následně zpracovat, kde je možné nastavit konfiguraci postprocesoru.

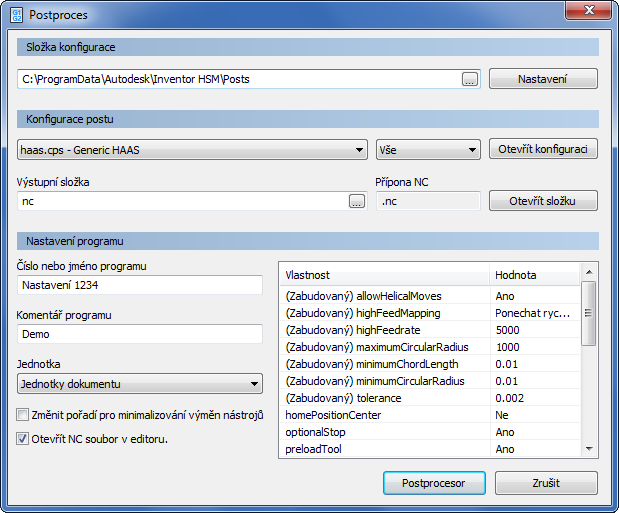

Dialog Následně zpracovat

Důležité: Vygenerovaný kód NC musí být před použitím na stroji CNC ověřen.

Ve výchozím nastavení aplikace Inventor HSM použije obecné konfigurace postprocesoru, které jsou nainstalovány s aplikací Inventor HSM. Pro uživatelské konfigurace postprocesoru se doporučuje vytvořit vyhrazenou složku ve vhodném umístění, aby byly konfigurace při pozdější aktualizaci aplikace Inventor HSM zachovány.

Při prvním otevření dialogu Následně zpracovat je prohledána složka s konfiguracemi postprocesoru k zjištění výchozích vlastností a jsou zpřístupněny všechny pracovní konfigurace.

K zahájení následného zpracování je třeba nejprve vybrat požadovanou konfiguraci postprocesoru, dále zadat vhodný název programu a komentář, nastavit uživatelsky definované vlastnosti (pokud je to požadováno) a nakonec kliknout na tlačítko Postprocesor. Upravené vlastnosti definované uživatelem jsou zvýrazněny tučným modrým písmem. Zadané vlastnosti následného zpracování jsou mezi jednotlivými relacemi následného zpracování zachovány, a proto stačí nastavit předvolby jen jednou. Pokud však byla konfigurace postprocesoru upravena, může být nutné některé parametry zadat znovu.

Je třeba mít na paměti, že trvání následného zpracování se může značně lišit v závislosti na složitosti konfigurace postprocesoru a velikosti trajektorie nástroje. Obecně platí, že následné zpracování by mělo být dokončeno v průběhu několik sekund. Postprocesor je spouštěn jako úloha na pozadí, takže v průběhu generování kódu NC je možné pokračovat v práci. Úloha postprocesoru je uvedena v sekci Inventor HSM Správce úloh. Pokud se následné zpracování nezdaří (například pokud název programu není podporován), chybovou zprávu naleznete ve Správci úloh po otevření protokolu úlohy.

Pokud je zaškrtnuto políčko Otevřít soubor NC v editoru, bude vygenerovaný kód NC následně otevřen ve vybraném editoru podle nastavení v možnostech CAM. Případně, pokud se zpracování nezdaří, bude ve vybraném editoru otevřen protokol následného zpracování. Jako editor je ve výchozím nastavení použit editor NC nainstalovaný s aplikací Inventor HSM.

Při následném zpracování více úloh jsou úlohy prováděny v pořadí daném v Prohlížeči CAM. Je možné zaškrtnout políčko Změnit pořadí k minimalizaci výměn nástrojů, aby postprocesor změnil pořadí operací za účelem minimalizace počtu výměn nástrojů.

Konfigurace

Aplikace Inventor HSM je dodávána s mnoha konfiguracemi postprocesoru pro různé obecné účely. Tyto konfigurace mohou být dále upraveny, aby vyhovovaly požadavkům jednotlivých uživatelů. Vzhledem ke značným rozdílům mezi různými stroji CNC obecné konfigurace často nelze použít přímo.

Aplikace Inventor HSM využívá plně přizpůsobitelný a rychlý postprocesor. To umožňuje uživatelům konfigurovat postprocesor podle individuálních potřeb. Další informace o vývoji konfigurací následného zpracování naleznete v dokumentaci následného zpracování, která je součástí aplikace Inventor HSM.
