Strategie Gravírování obrábí podél kontur se zkosenými stěnami ve tvaru písmene V.
Výběr geometrie pro operaci gravírování
Trajektorie nástroje vygenerovaná pro vybranou geometrii

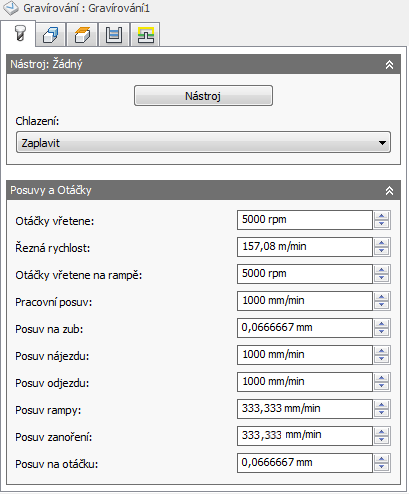

Nastavení na kartě Nástroj
Chladivo:
Jedná se o typ chladiva použitého s nástrojem.
Rychlost vřetena:
Jedná se o rotační rychlost vřetena.
Řezná rychlost:
Jedná se o rychlost vřetena, která je vyjádřena jako rychlost nástroje na povrchu.
Rychlost řezného posuvu:
Jedná se o posuv použitý při řezání.
Posuv na zub:
Jedná se o rychlost řezného posuvu, která je vyjádřena jako hodnota posuvu na zub.
Rychlost posuvu při nájezdu:
Jedná se o posuv použitý při nájezdu do řezného pohybu.
Rychlost posuvu při odjezdu:
Jedná se o posuv použitý při odjezdu z řezného pohybu.
Rychlost posuvu rampy:
Jedná se o posuv použitý při provádění spirálovitého rampování do polotovaru.
Rychlost posuvu při zanoření:
Jedná se o posuv použitý při zanořování do polotovaru.
Posuv na rotaci:
Jedná se o rychlost posuvu při zanoření, která je vyjádřena jako hodnota posuvu na rotaci.

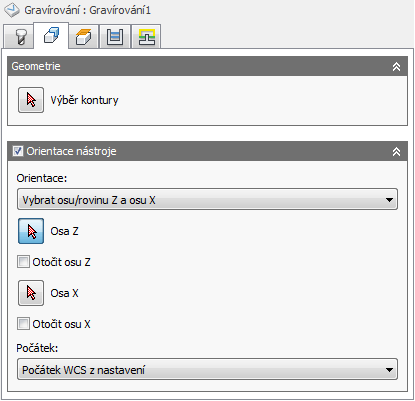

Nastavení na kartě Geometrie
Výběry kontury
Pomocí tlačítka Výběry kontury vyberte profily geometrií, které mají být gravírovány. Souvislé geometrie jsou automaticky zřetězeny. Gravírování je strategie, při které nástroj uprostřed sleduje vybrané kontury tak, že se nástroj zkosení dotýká vybraných hran. Při změnách šířky obráběné oblasti se nástroj posouvá nahoru a dolů.
Orientace nástroje
Pomocí kombinace orientace trojice a možností počátku umožňuje určit, jak bude nástroj orientován.
Rozevírací nabídka Orientace nabízí následující možnosti nastavení orientace os X, Y a Z trojice:
-
Orientace WCS z nastavení – k určení orientace nástroje se použije souřadnicový systém obrobku z aktuálního nastavení.
-
Orientace modelu – k určení orientace nástroje se použije pracovní souřadnicový systém aktuální součásti.
-
Vybrat osu nebo rovinu Z a osu X – výběrem plochy nebo hrany definujte osu Z a výběrem další plochy nebo hrany osu X. Osy Z i X lze obrátit o 180 stupňů.
-
Vybrat osu nebo rovinu Z a osu Y – výběrem plochy nebo hrany definujte osu Z a výběrem další plochy nebo hrany osu Y. Osy Z i Y lze obrátit o 180 stupňů.
-
Vybrat osy X a Y – výběrem plochy nebo hrany definujte osu X a výběrem další plochy nebo hrany osu Y. Osy X i Y lze obrátit o 180 stupňů.
-
Vybrat souřadnicový systém – nastaví konkrétní orientaci nástroje pro tuto operaci v modelu z uživatelského souřadnicového systému (USS) aplikace Inventor. Použije se počátek i orientace existujícího souřadnicového systému. Tuto možnost použijte, pokud model neobsahuje vhodný bod a rovinu pro danou operaci.
Rozevírací nabídka Počátek nabízí následující možnosti umístění počátku trojice:
-
Počátek WCS z nastavení – k určení počátku nástroje se použije počátek WCS.
- Počátek modelu – k určení počátku nástroje se použije pracovní souřadnicový systém aktuální součásti.
-
Vybraný bod – k určení počátku trojice vyberte vrchol nebo hranu.
-
Bod na ohraničujícím kvádru polotovaru – k určení počátku trojice vyberte bod na ohraničujícím kvádru polotovaru.
-
Bod kvádru modelu – k určení počátku trojice vyberte bod v ohraničujícím kvádru modelu.

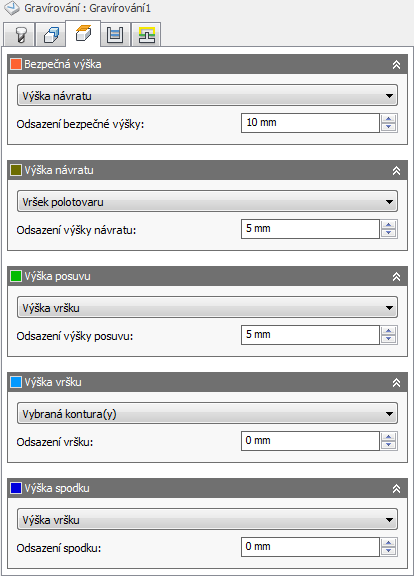

Nastavení na kartě Výšky
Bezpečná výška
Bezpečná výška je první výškou, do které se nástroj přesune rychloposuvem při přechodu na začátek dráhy nástroje.
Bezpečná výška
-
Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
-
Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
-
Horní výška: jedná se o přírůstkové odsazení od horní výšky.
-
Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
-
Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
-
Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
-
Vršek polotovaru: jedná se o přírůstkové odsazení od vršku polotovaru.
-
Spodek polotovaru: jedná se o přírůstkové odsazení od spodku polotovaru.
-
Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
-
Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
-
Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.
Odsazení bezpečné výšky:
Použije se odsazení bezpečné výšky vztahující se k výběru bezpečné výšky v rozevíracím seznamu výše.
Výška návratu
Výška návratu určuje výšku, do které se posune nástroj před dalším řezným záběrem. Výška návratu musí být nastavena na hodnotu, která je vyšší než hodnota parametrů Výška posuvu a Vršek. Výška návratu se používá spolu s následným odsazením k určení výšky.
Výška návratu
-
Bezpečná výška: přírůstkové odsazení od bezpečné výšky.
-
Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
-
Horní výška: jedná se o přírůstkové odsazení od horní výšky.
-
Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
-
Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
-
Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
-
Vršek polotovaru: jedná se o přírůstkové odsazení od vršku polotovaru.
-
Spodek polotovaru: jedná se o přírůstkové odsazení od spodku polotovaru.
-
Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
-
Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
-
Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.
Odsazení výšky návratu:
Použije se odsazení výšky návratu vztahující se k výběru výšky návratu v rozevíracím seznamu výše.
Výška posuvu
Výška posuvu určuje výšku, do které se nástroj přesune rychloposuvem před změnou rychlosti na rychlost posuvu nebo zanoření do součásti. Výška posuvu musí být nastavena na hodnotu, která je vyšší než hodnota parametru Vršek. Vrtací operace tuto výšku použije jako počáteční výšku posuvu a jako výšku návratu přerušení záběru. Výška posuvu se používá spolu s následným odsazením k určení výšky.
Výška posuvu
-
Bezpečná výška: přírůstkové odsazení od bezpečné výšky.
-
Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
-
Zakázáno: Zákaz možnosti Výška posuvu způsobí rychloposuv nástroje dolů k nájezdu.
-
Horní výška: jedná se o přírůstkové odsazení od horní výšky.
-
Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
-
Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
-
Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
-
Vršek polotovaru: jedná se o přírůstkové odsazení od vršku polotovaru.
-
Spodek polotovaru: jedná se o přírůstkové odsazení od spodku polotovaru.
-
Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
-
Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
-
Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.
Odsazení výšky posuvu:
Použije se odsazení výšky posuvu vztahující se k výběru výšky posuvu v rozevíracím seznamu výše.
Horní výška
Výška vršku určuje výšku, která popisuje horní část řezu. Výška vršku musí být nastavena na hodnotu, která je vyšší než hodnota parametru Spodek. Výška vršku se používá spolu s následným odsazením k určení výšky.
Horní výška
-
Bezpečná výška: přírůstkové odsazení od bezpečné výšky.
-
Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
-
Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
-
Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
-
Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
-
Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
-
Vršek polotovaru: jedná se o přírůstkové odsazení od vršku polotovaru.
-
Spodek polotovaru: jedná se o přírůstkové odsazení od spodku polotovaru.
-
Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
-
Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
-
Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.
Horní odsazení:
Použije se odsazení vršku vztahující se k výběru výšky vršku v rozevíracím seznamu výše.
Dolní výška
Výška spodku určuje konečnou výšku a hloubku obrábění a nejnižší hloubku, do které nástroj v polotovaru sestoupí. Výška spodku musí být nastavena na hodnotu, která je nižší než hodnota parametru Vršek. Výška spodku se používá spolu s následným odsazením k určení výšky.
Dolní výška
-
Bezpečná výška: přírůstkové odsazení od bezpečné výšky.
-
Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
-
Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
-
Horní výška: jedná se o přírůstkové odsazení od horní výšky.
-
Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
-
Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
-
Vršek polotovaru: jedná se o přírůstkové odsazení od vršku polotovaru.
-
Spodek polotovaru: jedná se o přírůstkové odsazení od spodku polotovaru.
-
Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
-
Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
-
Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.
Dolní odsazení:
Použije se odsazení spodku vztahující se k výběru výšky spodku v rozevíracím seznamu výše.

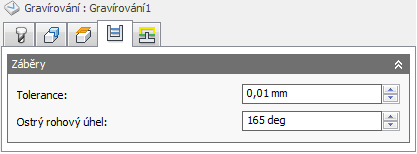

Nastavení na kartě Záběry
Tolerance:
Jedná se o toleranci použitou při linearizaci geometrie, například spline nebo elips. Tolerance je brána jako maximální vzdálenost tětivy.
Volná tolerance 0,100
Těsná tolerance 0,001
Konturovací pohyby stroje CNC jsou řízeny pomocí příkazů čar G1 a oblouků G2 a G3. Systém CAM toho dosáhne tím, že linearizuje dráhy nástroje na křivkách spline a povrchu, a tímto způsobem je aproximuje. Vytvoří se mnoho segmentů krátkých čar, které utvoří přibližnou podobu požadovaného tvaru. Přesnost, s jakou dráha nástroje odpovídá požadovanému tvaru, značně závisí na počtu použitých čar. Čím více je čar, tím více se dráha nástroje přiblíží jmenovitému tvaru spline nebo povrchu.
Nedostatek dat
Je lákavé používat vždy velmi těsné tolerance, existují však i stinné stránky tohoto postupu: delší časy výpočtu dráhy nástroje, velké soubory G-funkcí a velmi krátké pohyby po čarách. První dva problémy nejsou nijak závažné, protože aplikace Inventor HSM provádí výpočty velmi rychle a většina moderních řídicích systémů disponuje alespoň 1 MB paměti RAM. Krátké pohyby po čarách však mohou v kombinaci s vysokými rychlostmi posuvu vyústit v jev známý jako nedostatek dat.
Nedostatek dat nastane v situaci, kdy je řídicí systém příliš zahlcen daty a nedokáže je zpracovat. Řídicí systémy CNC mohou zpracovat konečný počet řádků kódu (bloků) za sekundu. Může to být pouhých 40 bloků za sekundu v případě starších strojů a 1000 bloků za sekundu u nových strojů, například řídicího systému HAAS Automation. Krátké pohyby po čarách a vysoké rychlosti posuvu mohou žádat rychlost zpracování, která přesahuje možnosti řídicího systému. Když k tomu dojde, musí stroj po každém pohybu počkat na další příkaz z řídicího systému.

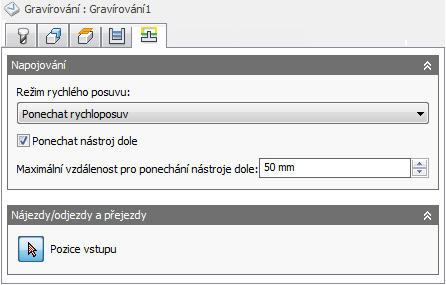

Nastavení na kartě Napojování
Režim vysoké rychlosti posuvu:
Určuje, kdy mají být rychloposuvy ve výstupu jako skutečné rychloposuvy (G0) a kdy mají být ve výstupu jako pohyby s vysokou rychlostí posuvu (G1).
-
Zachovat rychloposuv – všechny rychloposuvy budou zachovány.
-
Zachovat axiální a radiální rychloposuv – ve výstupu budou jako skutečné rychloposuvy pouze rychloposuvy, při kterých se nástroj pohybuje vodorovně (radiální) nebo svisle (axiální).
-
Zachovat axiální rychloposuv – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje svisle.
-
Zachovat radiální rychloposuv – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje vodorovně.
-
Zachovat rychloposuv v jedné ose – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje pouze v jedné ose (X, Y nebo Z).
-
Vždy použít rychlý posuv – výstupem jsou rychloposuvy jako pohyby G01 (pohyby rychlých posuvů) místo rychloposuvů (G0).
Tento parametr se obvykle nastavuje, aby nedocházelo ke kolizím u strojů, které při rychloposuvu provádějí pohyby „dog-leg“.
Vysoká rychlost posuvu:
Rychlost posuvu, která se používá pro výstup rychloposuvů jako G1 místo G0.
Ponechat nástroj dole
Pokud je tato možnost povolena, strategie neprovede návrat, když je vzdálenost k další oblasti menší než určená vzdálenost pro ponechání nástroje dole.
Maximální vzdálenost pro ponechání nástroje dole:
Určuje maximální vzdálenost, která je povolena pro pohyby nástroje při ponechání dole.
Maximální vzdálenost pro ponechání nástroje dole = 1"
Maximální vzdálenost pro ponechání nástroje dole = 2"
Pozice vstupů
Vyberte geometrii poblíž pozice, kde má dojít k zanoření nástroje.
