Nastavení – reference

Přístup:

Pás karet: karta CAM panel Úloha Nastavení

Běžné parametry nastavení pro orientaci a počátek modelu, výběr polotovaru, specifikace polotovaru a následné zpracování jsou konfigurovány v dialogu operace Nastavení.

Nastavení na kartě Nastavení

Nastavení

Nastavení obrábění lze popsat určením typu operace – Frézování či Soustružení nebo Frézování/Soustružení (poháněné nástroje). Tento parametr je k dispozici postprocesoru.

Typ operace – Frézování

Frézování – možnost frézování použijte při zpracování drah nástrojů pro frézu bez ohledu na konfiguraci.

Frézování

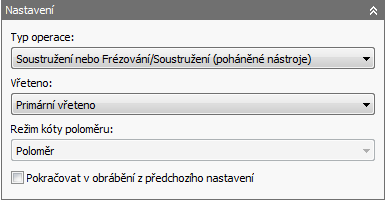

Typ operace – Soustružení nebo Frézování/Soustružení (poháněné nástroje)

Soustružení popřípadě frézování nebo soustružení – možnost soustružení použijte při zpracování drah nástrojů pro soustruh, včetně soustruhů s aktivními konfiguracemi práce s nástroji a frézování nebo soustružení.

Soustružení

Vřeteno

Určuje vřeteno.

• Primární vřeteno
• Sekundární vřeteno

Režim kóty poloměru

Určuje, zda jsou radiální kóty zobrazeny jako poloměr nebo průměr.

Pokračovat v obrábění z předchozího nastavení

Určuje, že obrábění pokračuje z předchozího nastavení.

Pracovní souřadnicový systém (WCS) – Frézování

Pracovní souřadnicový systém (WCS) určuje globální souřadnicový systém výsledné následně zpracované dráhy nástroje. Pracovní souřadnicový systém (WCS) ve výchozím nastavení vychází z orientace modelu .

Možnosti orientace a nastavení počátku operací frézování

Ve výchozím nastavení jsou při úpravě a simulaci v pracovním souřadnicovém systému zobrazeny také souřadnice.

Orientace:

Rozevírací nabídka Orientace: nabízí následující možnosti k definování nastavení orientace os X, Y a Z WCS:

• Orientace modelu – k orientaci WCS používá orientaci aktuální součásti.
• Vybrat osu nebo rovinu Z a osu X – výběrem plochy nebo hrany definujte osu Z a výběrem další plochy nebo hrany definujte osu X. Osy Z i X lze obrátit o 180 stupňů.
• Vybrat osu nebo rovinu Z a osu Y – výběrem plochy nebo hrany definujte osu Z a výběrem další plochy nebo hrany definujte osu Y. Osy Z i Y lze obrátit o 180 stupňů.
• Vybrat osy X a Y – výběrem plochy nebo hrany definujte osu X a výběrem další plochy nebo hrany definujte osu Y. Osy X i Y lze obrátit o 180 stupňů.
• Vybrat souřadnicový systém – nastaví orientaci WCS pro nastavení z uživatelského souřadnicového systému (USS) aplikace Inventor v modelu. Použije se počátek i orientace existujícího souřadnicového systému. Tuto možnost použijte, pokud model neobsahuje vhodný bod a rovinu pro danou operaci.

Počátek:

Rozevírací nabídka Počátek: nabízí následující možnosti umístění počátku WCS:

• Počátek modelu – k určení počátku WCS se použije počátek souřadnicového systému (WCS) aktuální součásti.
• Vybraný bod – k určení počátku WCS vyberte bod nebo hranu.
• Bod na ohraničujícím kvádru polotovaru – k určení počátku WCS vyberte bod v ohraničujícím kvádru polotovaru.
• Bod kvádru modelu – k určení počátku WCS vyberte bod v ohraničujícím kvádru modelu.

Při vyvolání možnosti Nastavení se automaticky zobrazí miniaturní panel nástrojů Počátek, který nabízí alternativu k dialogu pro výběr počátku WCS.

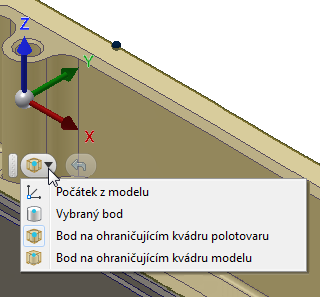

Rozevírací nabídka miniaturního panelu nástrojů Počátek. Chcete-li znovu vybrat počátek WCS, klikněte na pravé straně rozevírací nabídky na tlačítko Zpět.

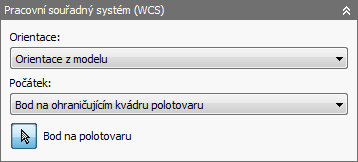

Orientace a počátek

Souřadnicový systém

Bod polotovaru

Určuje bod polotovaru pohledu nástroje.

Pracovní souřadnicový systém (WCS) – Soustružení nebo Frézování/Soustružení (poháněné nástroje)

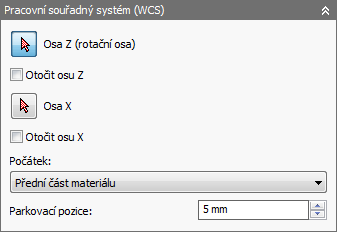

Možnosti pracovního souřadnicového systému (WCS) pro operaci Soustružení nebo Frézování/Soustružení (poháněné nástroje)

Možnosti pracovního souřadnicového systému (WCS) pro operaci Soustružení nebo Frézování/Soustružení (poháněné nástroje) se liší. K dispozici jsou následující možnosti:

• Osa Z (rotační osa) – Určuje osu, kolem které se součást otáčí.
• Otočit osu Z – Obrátí osu Z o 180 stupňů.
• Osa X – Určuje osu X součásti.
• Otočit osu X – Obrátí osu X o 180 stupňů.
• Počátek – Jako počátek součásti lze vybrat možnosti Přední část polotovaru, Zadní část polotovaru, Přední část modelu, Zadní část modelu.
• Parkovací pozice – Zadáním hodnoty určete parkovací pozici ve směru osy Z.

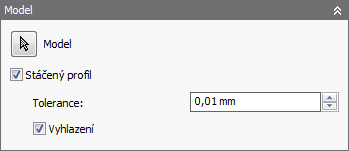

Model

Model určený pro nastavení je ve výchozím nastavení používán pro všechny operace obrábění 3D povrchů. Vybraný model je používán také během simulace dráhy nástroje.

U operace Soustružení nebo Frézování/Soustružení (poháněné nástroje) jsou k dispozici další možnosti modelu. Možnosti jsou následující:

• Stáčený profil – Některé soustružené součásti vyžadují následující operace frézování. V těchto případech je nutné vygenerovat profil soustružení před zahájením frézování. Tato funkce umožňuje vytvořit profil 2D náčrtu prostřednictvím osy X frézované/soustružené součásti, který lze poté použít při soustružení.





  Stáčený profil je vypnutý.



  Stáčený profil je zapnutý.

• Tolerance stáčeného profilu – Určuje toleranci pro generování stáčeného profilu.
• Vyhlazení stáčeného profilu – Umožňuje vyhladit profil.

Upínka

Vyberte libovolné upínky, které by měly být zahrnuty v rámci detekce kolize při ověřování drah nástroje během simulace polotovaru.

Nastavení na kartě Polotovar

Zadaný polotovar a upínka se používají při simulaci generované dráhy nástroje a také mohou být použity některými strategiemi obrábění.

Možnosti krychlového polotovaru

Možnosti válcového polotovaru

Možnosti trubkového polotovaru

Režim:

Kvádr s pevnou velikostí a kvádr s relativní velikostí

Kvádr s pevnou velikostí – vytvoří krychlové těleso polotovaru, které má určenou (pevnou) velikost. Toto je výchozí nastavení.

Kvádr s relativní velikostí – vytvoří krychlové těleso polotovaru, které je větší než model, pomocí zadaných hodnot odsazení zaokrouhlených na nejbližší určený přírůstek.

Rozměry – zobrazuje rozměry šířky (X), hloubky (Y) a výšky (Z) kvádru polotovaru nastavení.

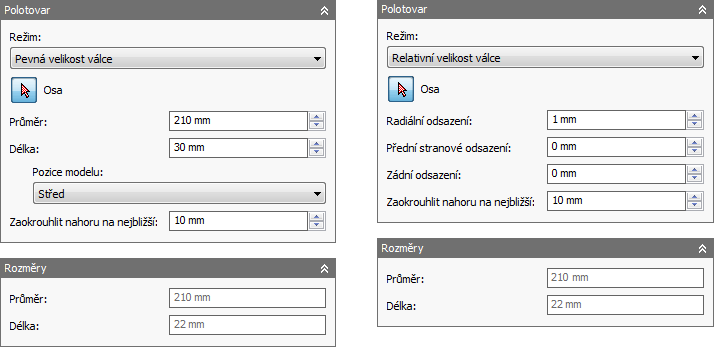

Válec s pevnou velikostí a válec s relativní velikostí

Válec s pevnou velikostí – vytvoří válcové těleso polotovaru, které má určenou (pevnou) velikost. Toto je výchozí nastavení.

Válec o relativní velikosti – vytvoří válcové těleso polotovaru, které je větší než model, pomocí zadaných hodnot odsazení zaokrouhlených na nejbližší určený přírůstek.

Rozměry – zobrazuje průměr a délku válcového polotovaru nastavení.

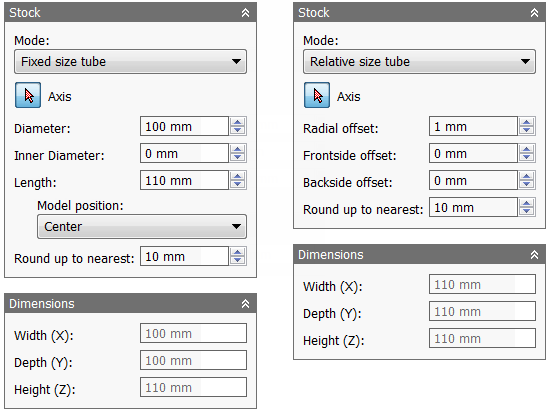

Trubka s pevnou velikostí a Trubka s relativní velikostí

Trubka s pevnou velikostí – vytvoří trubkové těleso polotovaru, které má určenou (pevnou) velikost. Toto je výchozí nastavení.

Trubka s relativní velikostí – pomocí zadaných hodnot odsazení zaokrouhlených na nejbližší určený přírůstek vytvoří trubkové těleso polotovaru, které je větší než model.

Rozměry – zobrazuje průměr a délku trubkového polotovaru nastavení.

Z tělesa

Z tělesa – umožňuje plnou kontrolu nad definicí polotovaru pomocí objemového tělesa v součásti složené z více těles nebo ze souboru součásti v sestavě.

Rozměry – zobrazuje rozměry šířky (X), hloubky (Y) a výšky (Z) polotovaru.

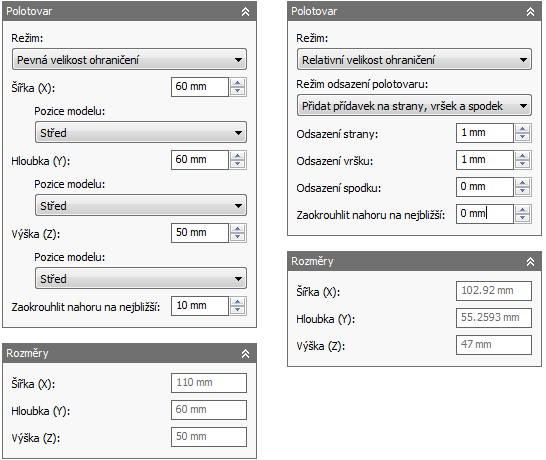

Režim Kvádr s pevnou velikostí

Možnost Kvádr s pevnou velikostí umožňuje zadat přesné hodnoty na osách X, Y a Z, které určují rozměry šířky, hloubky a výšky polotovaru. Také lze odsadit na levou a pravou stranu, přední a zadní stranu a horní a dolní část polotovaru za účelem lepšího umístění modelu. Zobrazí se následující možnosti:

• Šířka (X): – zadejte hodnotu k určení šířky polotovaru.
• Pozice modelu: Odsadit od levé strany (-X) – určuje odsazení polotovaru v záporném směru osy X.
• Pozice modelu: Střed – model je vystředěn podél osy X v rámci polotovaru.
• Pozice modelu: Odsadit od pravé strany (+X) – určuje odsazení polotovaru v kladném směru osy X.
• Hloubka (Y): – zadejte hodnotu k určení hloubky polotovaru.
• Pozice modelu: Odsadit od zadní strany (+Y) – určuje odsazení polotovaru v kladném směru osy Y.
• Pozice modelu: Střed – model je vystředěn podél osy Y v rámci polotovaru.
• Pozice modelu: Odsadit od přední strany (-Y) – určuje odsazení polotovaru v záporném směru osy Y.
• Výška (Z): – zadejte hodnotu k určení výšky polotovaru.
• Pozice modelu: Odsadit od horní části (+Z) – určuje odsazení polotovaru v kladném směru osy Z.
• Pozice modelu: Střed – model je vystředěn podél osy Z v rámci polotovaru.
• Pozice modelu: Odsadit od dolní části (-Z) – určuje odsazení polotovaru v záporném směru osy Z.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

Režim Kvádr s relativní velikostí

Režimu Kvádr s relativní velikostí poskytuje možnosti přidání materiálu polotovaru do horní části, dolní části nebo na stranách polotovaru.

Žádný dodatečný polotovar

Žádný dodatečný polotovarl – k velikosti polotovaru nebudou přidány žádné hodnoty odsazení.

Přidat přídavek na strany, vršek a spodek

Přidat přídavek na strany, vršek a spodek – použije se symetrické odsazení polotovaru na všech stranách. Horní a dolní odsazení má jedinečné hodnoty.

• Boční odsazení: – určuje dodatečný materiál polotovaru na stranách.
• Horní odsazení: – určuje dodatečný materiál polotovaru na horní straně.
• Dolní odsazení: – určuje dodatečný materiál polotovaru na dolní straně.

Přidat materiál polotovaru na všechny strany

Přidat přídavek na všechny strany – použijí se jedinečné hodnoty pro všechny směry odsazení.

• Odsazení polotovaru v záporném směru osy X: – určuje odsazení polotovaru v záporném směru osy X.
• Odsazení polotovaru v kladném směru osy X: – určuje odsazení polotovaru v kladném směru osy X.
• Odsazení polotovaru v záporném směru osy Y: – určuje odsazení polotovaru v záporném směru osy Y.
• Odsazení polotovaru v kladném směru osy Y: – určuje odsazení polotovaru v kladném směru osy Y.
• Odsazení polotovaru v záporném směru osy Z: – určuje odsazení polotovaru v záporném směru osy Z.
• Odsazení polotovaru v kladném směru osy Z: – určuje odsazení polotovaru v kladném směru osy Z.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

Režim Válec s pevnou velikostí

Režim Válec s pevnou velikostí umožňuje určit osu válcového tělesa polotovaru. Také můžete určit průměr a délku polotovaru zadáním přesných hodnot. Rozevírací nabídka Pozice modelu: nabízí možnosti, které vám pomohou lépe umístit model vzhledem k polotovaru.

Tip: Tento režim polotovaru je užitečný při práci s tyčovým polotovarem, který je řazen v daném průměru nebo poloměru.

• Osa – určuje osu válcového polotovaru. Přípustné výběry zahrnují oblouky, hrany a plochy.
• Průměr: – určuje průměr polotovaru.
• Délka: – určuje délku polotovaru.
• Odsadit od přední části: – umístí polotovar tak, že je zarovnán s přední plochou modelu.
• Střed – vystředí model v rámci válcového polotovaru.
• Odsadit od zadní části – umístí polotovar tak, že je zarovnán se zadní plochou modelu.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

Režim Válec o relativní velikosti

Podobně jako režim Válec s pevnou velikostí také režim Válec o relativní velikosti umožňuje určit osu válcového polotovaru. Navíc můžete určit hodnoty radiální, přední a zadní odsazení, které vám pomohou lépe umístit model vzhledem k polotovaru.

• Osa – určuje osu válcového polotovaru. Přípustné výběry zahrnují oblouky, hrany a plochy.
• Radiální odsazení: – určuje radiální odsazení polotovaru.
• Přední odsazení: – určuje vzdálenost obrábění za hranice přední strany modelu.
• Zadní odsazení: – určuje vzdálenost obrábění za hranice zadní strany modelu.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

Režim Trubka s pevnou velikostí

Režim Trubka s pevnou velikostí umožňuje určit osu trubkového polotovaru. Zadáním přesných hodnot lze určit také vnější a vnitřní průměr a délku polotovaru. Rozevírací nabídka Pozice modelu: nabízí možnosti, které vám pomohou lépe umístit model vzhledem k polotovaru.

Tip: Tento režim polotovaru je užitečný při práci s trubkovým polotovarem, který je objednán v daném průměru nebo poloměru.

• Osa – Určuje osu trubkového polotovaru. Přípustné výběry zahrnují oblouky, hrany a plochy.
• Průměr: – Určuje vnější průměr trubkového polotovaru.
• Vnitřní průměr: – Určuje vnitřní průměr trubkového polotovaru.
• Délka: – určuje délku polotovaru.
• Odsadit od přední části: – umístí polotovar tak, že je zarovnán s přední plochou modelu.
• Střed – Vystředí model v trubkovém polotovaru.
• Odsadit od zadní části – umístí polotovar tak, že je zarovnán se zadní plochou modelu.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

Režim Trubka s relativní velikostí

Podobně jako režim Trubka s pevnou velikostí také režim Trubka s relativní velikostí umožňuje určit osu trubkového polotovaru. Navíc můžete určit hodnoty radiální, přední a zadní odsazení, které vám pomohou lépe umístit model vzhledem k polotovaru.

• Osa – Určuje osu trubkového polotovaru. Přípustné výběry zahrnují oblouky, hrany a plochy.
• Radiální odsazení: – určuje radiální odsazení polotovaru.
• Přední odsazení: – určuje vzdálenost obrábění za hranice přední strany modelu.
• Zadní odsazení: – určuje vzdálenost obrábění za hranice zadní strany modelu.
• Zaokrouhlit nahoru na nejbližší: – určuje přírůstek zaoblení na velikosti polotovaru.

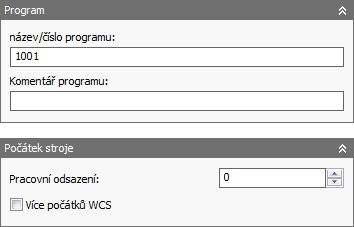

Nastavení na kartě Následně zpracovat

Na kartě Následně zpracovat mohou být zadány parametry následného zpracování jako název nebo číslo programu, komentář k programu a posunutí polohy.

Posunutí polohy je konfigurací postprocesoru mapováno na odpovídající nulový index tabulky (např. G54–G59) v řídícím systému CNC. Hodnota 1 by obvykle byla nastavena na první dostupný nulový index v řídícím systému CNC (např. G54). Pracovní souřadnicový systém a posunutí polohy jsou obecně nastaveny tak, aby vzájemně odpovídaly jeden druhému.

Název nebo číslo programu

Určuje název nebo číslo programu. Tento parametr je k dispozici postprocesoru.

Komentář k programu

Určuje komentář k programu. Tento parametr je k dispozici postprocesoru.

Odsazení pracovního souřadnicového systému:

Identifikuje požadovaný pracovní souřadnicový systém obrobku (WCS) pro nastavení. Namapování tohoto čísla na skutečný pracovní souřadnicový systém na stroji je úkolem konfigurace postprocesoru.

Vícenásobná odsazení pracovního souřadnicového systému

Chcete-li určit, že obrobek bude duplikován, povolte tuto možnost.

Duplikáty odsazení pracovního souřadnicového systému:

Určuje počet duplikátů obrobku. Jedná se o celkový počet instancí.

Přírůstek odsazení pracovního souřadnicového sytému:

Určuje přírůstek odsazení posunutí polohy, který se použije k duplikování obrobku.

Pořadí operace:

Určuje pořadí jednotlivých operací.

• Zachovat pořadí – určuje, že prvky budou obrobeny v pořadí, ve kterém byly vybrány.
• Seřadit podle operace – určuje pořadí jednotlivých operací.
• Seřadit podle nástroje – určuje pořadí operací podle nástroje. Příklad: Všechny operace, které používají válcovou frézu o průměru 3/4", budou obrobeny jako první. Poté bude provedena další sada operací, která používá jiný identický nástroj, například válcovou frézu o průměru 1/4".

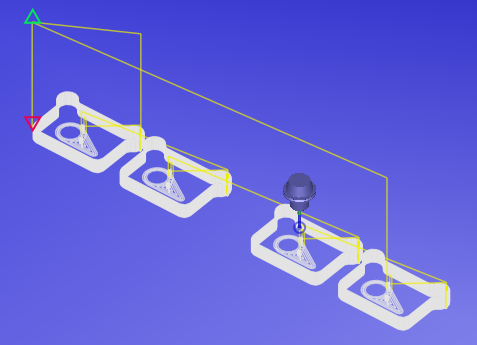

Použití více posunutí polohy nastavení

Aplikace Inventor HSM podporuje uspořádání celých nastavení do polí pomocí prvkuVícenásobná odsazení pracovního souřadnicového systému, který v podstatě duplikuje celá nastavení za použití různých posunutí polohy. Tento prvek se obvykle používá v případech, kdy nejsou přesně známé jednotlivé pozice každé instance.

Jakmile povolíte možnost Vícenásobná odsazení pracovního souřadnicového systému, můžete určit celkový počet instancí a přírůstek posunutí polohy, které mají být použity. Můžete také vybrat pořadí duplicitní dráhy nástroje (podle nastavení, operace nebo nástroje).

Povolení více posunutí polohy

Nastavení pole Odsazení WCS závisí na postprocesoru. V tomto případě se používá postprocesor Fanuc, takže při použití hodnoty 1 se použije první posunutí polohy (G54). Další pole je počet duplikací, v tomto případě 4, takže každé následující odsazení je zvýšeno o 1 a bude G55, G56 a G57.

Upozornění: Použití více posunutí polohy ve stejném programu NC může vyžadovat zvláštní pozornost při konfigurace postprocesoru s ohledem na návraty stroje a podobně.

Pokud jsou fyzická nastavení všech instancí rozmístěna rovnoměrně, lze místo toho někdy použít běžný prvek pole. To umožní plně simulovat duplicitních drah nástroje. Tento postup však vyžaduje přidání drah nástroje k zarovnání polotovaru pro každou instanci.

Použití simulace Backplot při nastavení odsazení obrobku nebo nástroje

Prvek Vícenásobná odsazení pracovního souřadnicového systému se používá pouze pro prvky následného zpracování a seřizovacího listu. Nelze simulovat duplicitní dráhu nástroje, protože relativní umístění všech instancí nejsou uvnitř aplikace Inventor HSM známá (např. G54 vzhledem k G55). Chcete-li tedy zobrazit více posunutí polohy, je nutné zobrazit následně zpracovaný soubor pomocí aplikace Inventor HSM Edit.

V editoru nastavíte posunutí polohy tak, že nejprve na pásu karet klikněte na kartu Backplot panel Soubor Okno Backplot a poté kliknutím na kartu Backplot panel Další Nastavit odsazení obrobku nebo nástroje zobrazte dialog Odsazení obrobku nebo nástroje.

.

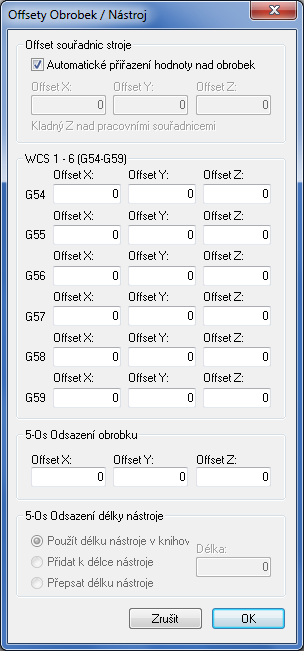

Nastavení posunutí polohy v aplikaci Inventor HSM Edit

Více posunutí polohy v následně zpracovaném souboru
