Některé strategie obrábění v aplikaci Inventor HSM provádějí pohyby při zachování dolní polohy nástroje při přesunu mezi řeznými trajektoriemi nástroje. Tyto přesuny jsou prováděny na stejné úrovni osy Z jako řezné záběry. Nastavením parametru Výška zdvihu lze nástroj v průběhu přesunů posunout směrem od polotovaru. Zdvihnutí nástroje pomáhá předcházet vzniku pomocných značek a umožňuje vyšší rychlosti posuvu.
Nastavení výšky zdvihu je dostupné na kartě Napojování u strategií 2D a 3D Kapsa, Adaptivní obrábění a Vodorovné obrábění.

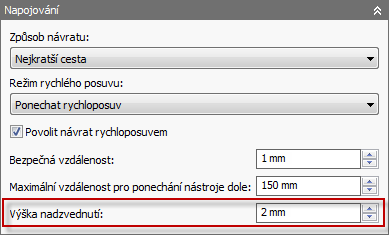

Nastavení parametru Výška zdvihu
Následující obrázek znázorňuje příklad 2D adaptivní trajektorii nástroje s pohyby při zachování dolní polohy spojujícími jednotlivé obráběcí záběry.
2D adaptivní trajektorii nástroje s pohyby při zachování dolní polohy
Ve výchozím nastavení jsou tyto pohyby při zachování dolní polohy prováděny na stejné úrovni osy Z, jak je znázorněno na následujícím obrázku.
Boční pohled na trajektorii nástroje s parametrem Výška zdvihu nastaveným na hodnotu 0 mm
S nastaveným parametrem Výška zdvihu vypadá trajektorii nástroje takto:
Boční pohled na trajektorii nástroje s parametrem Výška zdvihu nastaveným na hodnotu 2 mm
