Obrábění pomocí 3D kapsování

Pomocí trajektorie nástroje Kapsovací obrábění lze obrobit kapsu ve tvaru kříže na přilehlé ploše eliptického prvku.

1. Na pásu karet klikněte na karta CAM panel 3D frézování Kapsa .

Karta Nástroj

1. Na kartě Nástroj klikněte na tlačítko a ve složce Vzorové knihovny > Výukový program vyberte nástroj #4 - Ø5 mm ploché.
2. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

Stejně jako v předchozím kroku je nejprve nutné předefinovat orientaci nástroje a počátek.

1. Klikněte na kartu Geometrie.
2. Zaškrtnutím políčka Orientace nástroje tuto skupinu rozbalte.
3. V rozevírací nabídce Orientace vyberte možnost Vybrat osu nebo rovinu Z a osu X.

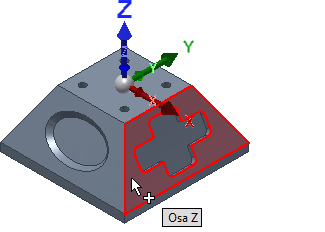

4. Ujistěte se, že je tlačítko Osa Z orientace nástroje aktivní a vyberte nakloněnou plochu tak, jak je znázorněno na následujícím obrázku:





   Nakloněná plocha součásti určí novou orientaci nástroje

5. Nyní je nutné určit směr osy X. Ujistěte se, že je tlačítko Osa X orientace nástroje aktivní a vyberte vodorovnou hranu součásti tak, jak je znázorněno níže:




6. Orientace os X, Y a Z nástroje je nyní správná, je však nutné znovu definovat počátek. Chcete-li to provést, klikněte v rozevírací nabídce Počátek na možnost Vybraný bod.

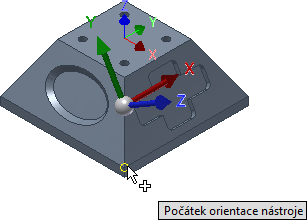

7. Ujistěte se, že je tlačítko Počátek orientace nástroje aktivní a vyberte bod v dolní levé části součásti tak, jak je znázorněno níže:









   Nastavení nové orientace nástroje a počátku je nyní dokončeno

Nyní, když má nástroj správnou orientaci, je možné vybrat geometrii.

8. U hranic obrábění vyberte položku Výběr v rozevírací nabídce Hranice obrábění:.
9. Ujistěte se, že je šipka výběru hranice obrábění aktivní, a v grafickém okně kliknutím na vnější hranu kapsy ve tvaru kříže vyberte hranice prvku.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet trajektorie nástroje.





Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.

Blahopřejeme k dokončení tohoto výukového programu!
