Obrábění ploch válcového polotovaru

Pomocí strategie Plocha lze obrobit přední část polotovaru.

  1. Na pásu karet klikněte na kartu CAM panel Soustružení Plocha .

Tím se vytvoří nová operace obrábění plochy a otevře se dialog Operace, kde můžete upravit jednotlivé parametry, které řídí dráhu nástroje, a také zde můžete vybrat samotnou geometrii k obrobení.

Každá karta v dialogu Operace je rozdělena do několika skupin. Při procházení tímto výukovým programem budou potřebná nastavení měněna v každé příslušné skupině.

Karta Nástroj

  1. Na kartě Nástroj klikněte na možnost .
  2. Otevře se knihovna nástrojů, ve které si můžete vybrat z existujících nástrojů nebo můžete definovat nový nástroj.
  3. V umístění Vzorové knihovny > Vzorové nástroje k soustružení vyberte nástroj #1 – CNMT09T308.
  4. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

  1. Klikněte na kartu Geometrie.

Operace obrobení plochy ve výchozím nastavení obrobí celou přední část polotovaru. To přesně odpovídám požadavkům, takže již není nutné definovat žádná omezení ani model.

Karta Poloměry

  1. Klikněte na kartu Poloměry.
  2. Zobrazí se náhled omezení poloměrů.
  3. Zachovejte výchozí hodnoty.

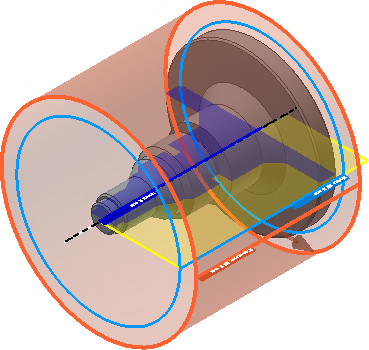

Náhled omezení poloměru operace obrobení plochy

Karta Záběry

Parametry ve skupině Záběry určují rozložení dráhy nástroje při obrábění plochy.

  1. Klikněte na kartu Záběry.
  2. Zaškrtněte políčko Vícenásobné záběry.
  3. Změňte parametr Počet stranových kroků na hodnotu 2.

Spuštění výpočtu

  1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

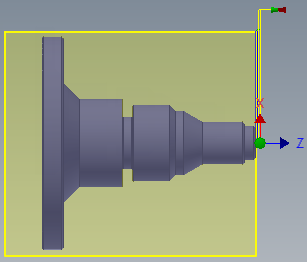

Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.



Pokračujte tématem Obrobení profilu soustružení.
