Obrábění základního povrchu pomocí možnosti Vodorovné

Dále obrobte základní povrchy tam, kde jsou přesně vodorovné.

1. Přejděte na pás karet a klikněte postupně na tyto položky: karta CAM panel 3D frézování Vodorovné .

Karta Nástroj

1. Na kartě Nástroj klikněte na tlačítko .
2. V knihovně Tutorial4 vyberte nástroj #13 - Ø6 R1 mm torické.
3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Výšky

Ve výchozím nastavení obrobí dokončovací strategie Vodorovné také horní část součásti a malé ploché oblasti na hřebenech součásti. V této operaci nás zajímá pouze dolní plochá plocha, abychom mohli omezit rozsah hloubky, který má být obroben.

1. Klikněte na kartu Výšky.
2. V rozevírací nabídce Horní výška vyberte možnost Výběr.
3. V případě možnosti Horní reference, vyberte jeden z vrcholů nad dolním zaoblením, jak je znázorněno níže.





Karta Záběry

1. Klikněte na kartu Záběry.
2. Nastavte parametr Tolerance na hodnotu 0,02 mm.
3. Nastavte parametr Odchylka vyhlazení na hodnotu 1 mm.
4. Zaškrtněte políčko Přídavek. Tato operace obrobí konečný tvar součásti směrem dolů bez jakéhokoli přídavku materiálu.
5. Nastavte parametr Radiální přídavek na hodnotu 0 mm.
6. Nastavte parametr Axiální přídavek na hodnotu 0 mm (tato hodnota by se měla aktualizovat automaticky).

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

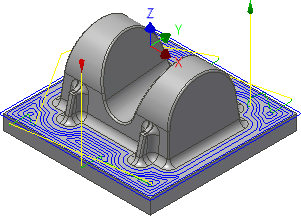

Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.

Pokračujte tématem Obrábění zaoblení pomocí tužkového frézování.
