Vrtání děr

Dalším krokem je vrtání dvou malých děr v horním levém a pravém rohu obrobku.

1. Přejděte na pás karet a klikněte postupně na tyto položky: karta CAM panel Vrtání Vrtat .

Karta Nástroj

Změňte výchozí nástroj.

1. Na kartě Nástroj klikněte na tlačítko .
2. Klikněte na tlačítko.

Tento postup slouží k vytvoření nástroje s výchozími rozměry a daty řezání. Výchozím nastavením je vrtání o Ø 10 mm. Budeme používat většinu výchozích nastavení, ale některé parametry řezu trochu změníme.

3. Klikněte na kartu Řezací nástroj.
4. Výběrem v rozevírací nabídce změňte Typ na možnost Vrtat.
5. Změňte parametr Průměr na hodnotu 5 mm.
6. Kliknutím na tlačítko OK vytvoříte nový nástroj.
7. Klikněte na tlačítko Vybrat, vyberte nástroj pro danou operaci a zavřete dialog Knihovna nástrojů.

Karta Geometrie

1. Klikněte na kartu Geometrie. Zkontrolujte, zda je v rozevírací nabídce Režim díry: vybrána možnost Vybrané plochy a zda je aktivní tlačítko výběru Plochy díry.

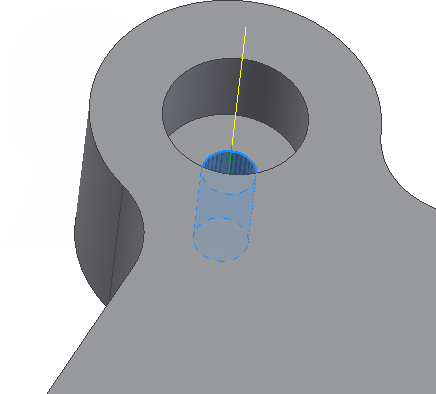

2. Proveďte přiblížení a vyberte válcovou plochu díry s menším průměrem v horním levém rohu součásti.




3. Zaškrtněte políčko Vybrat stejný průměr. Tím se automaticky vybere malá díra stejné velikosti v pravé horní části součásti.





Karta Výšky

1. Klikněte na kartu Výšky a zaškrtněte políčko Vrtat špičkou skrze dno.
2. Změňte parametr Hloubka průniku na hodnotu 1 mm.

Karta Cyklus

1. Klikněte na kartu Cyklus.
2. V rozevírací nabídce Typ cyklu: vyberte možnost Lámání třísek – částečný návrat.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

Pokračujte tématem Závitování děr.
