Vytvoření nastavení (výukový program 5)

Výukový program začněte vytvořením nastavení. Nastavení definuje počet obecných vlastností sady obráběcích operací – včetně pracovního souřadnicového systému (WCS), geometrie polotovaru, upínek a obráběných povrchů. Nezapomeňte, že pokud nastavení nevytvoříte ručně před přidáním první operace, bude nastavení s výchozími parametry vytvořeno automaticky.

1. Klikněte na položku kartu CAM panel Úloha Nastavení a zobrazte dialog Nastavení.
2. Můžete také kliknout pravým tlačítkem na možnost Operace se souborem Tutorial5.ipt v horní části Prohlížeče CAM a v místní nabídce vyberte možnost Nové nastavení….

Zobrazí se dialog operací Nastavení s aktivní kartou Nastavení.

Nastavení počátku pracovního souřadnicového systému (WCS)

V grafickém okně se polotovar polotovaru vytváří automaticky kolem ohraničujícího kvádru součásti. Pracovní souřadnicový systém zobrazí orientaci modelu v horní části součásti. Orientace XYZ je správná, ale počátek WCS je nutné znovu definovat.

1. Ve skupině Pracovní souřadnicový systém (WCS) v rozevírací nabídce Počátek:zaškrtněte políčko Bod na ohraničujícím kvádru polotovaru.
2. Klikněte na tlačítko Bod polotovaru a vyberte bod (reprezentovaný černou tečkou) v dolním levém rohu na horní části polotovaru.

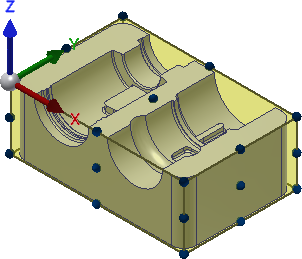

   Počátek WCS je umístěn v bodu polotovaru v levém dolním rohu v horní části polotovaru

Definování povrchů modelů

Přestože definování obráběných povrchů není zcela nezbytné, provádíme ho zde jako cvičení pro složitější nastavení.

1. Ve skupině Model klikněte na tlačítko Model.
2. Klikněte na model uvnitř polotovaru a vyberte součást jako obráběné povrchy.





Výběr modelu v ohraničujícím kvádru

Definování polotovaru

Definování polotovaru pro potřeby jednoduchého příkladu, jako je tento, není zcela nezbytné, protože aplikace Inventor HSM může jako ohraničující kvádr modelu použít výchozí nastavení režimu Kvádr s relativní velikostí. Definování polotovaru, aby odpovídal polotovaru skutečně použitému na obráběcím stroji, způsobí, že simulace bude přesnější.

Důležité: V případě sestav obrábění s více součástmi nebo upínkami v sestavě, se toto cvičení osvědčí jako užitečné.

1. Klikněte na kartu Polotovar.
2. V rozevírací nabídce Režim : vyberte možnost Kvádr s relativní velikostí.
3. V rozevírací nabídce Režim odsazení polotovaru: vyberte příkaz Přidat přídavek na strany, vršek a spodek.
4. Změňte parametr Boční odsazení na hodnotu 0 mm.
5. Změňte parametr Horní odsazení na hodnotu 1 mm.
6. Změňte parametr Dolní odsazení na hodnotu 1 mm.
7. Nakonec kliknutím v dolní části dialogu Nastavení, nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce ukončete postup nastavení.

Pokračujte tématem Obrábění plochy součásti.
