Při výběru geometrie pro strategii 2D kontura můžete požadovat umístění začátku trajektorie nástroje ve větší vzdálenosti od modelu, než je možné vybrat přímo v geometrii.
Následující obrázek zobrazuje příklad bez jakýchkoli prodloužení:

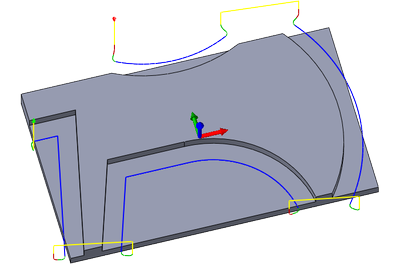

2D konturová trajektorie nástroje bez prodloužení
Existují tři možnosti prodloužení geometrie:
Vytvoření náčrtu
Vytvořte náčrt s geometrií prodlouženou podle potřeby a vyberte náčrt jako geometrii pro strategii 2D kontura. Je to nejpružnější možnost, protože poskytuje plnou kontrolu nad tvarem prodloužení a umožňuje vytvořit různé tvary a délky každého prodloužení nebo sloučit některé fragmenty, jak je zobrazeno v následujícím příkladu.

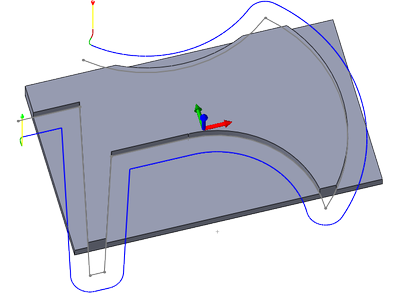

Trajektorie nástroje 2D kontura s náčrtem k řízení trajektorie nástroje
Změna nájezdů a odjezdů na tečné

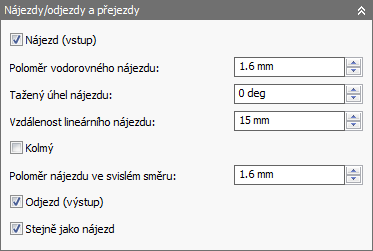

Změňte nastavení parametrů Nájezd a Odjezd na 0 stupňů tažení. Zruší se tím oblouk nájezdu a provede se lineární nájezd tečný k řeznému záběru. Vertikální oblouk je zachován.

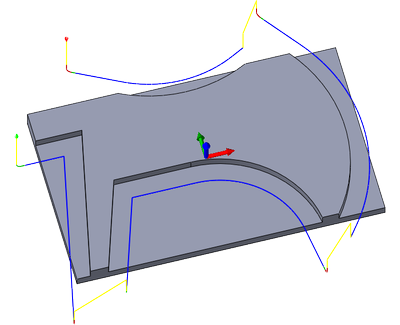

Trajektorie nástroje 2D kontura s 15mm lineární vzdáleností nájezdu a úhlem tažení 0°
Použití tečného prodloužení
Nastavení Vzdálenost tečného prodloužení poskytuje podobný výsledek jako dlouhé lineární nájezdy, ale umožňuje zachovat kompletní nájezd, včetně horizontálního oblouku a úhlu tažení.
Tento prvek také poskytuje rozšířenou detekci kolizí, což může být důležité zejména při použití více záběrů hrubování.

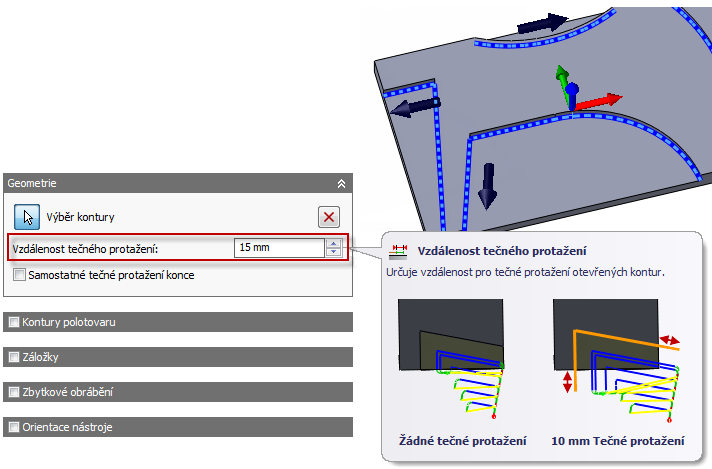

Nastavení vzdálenosti tečného prodloužení

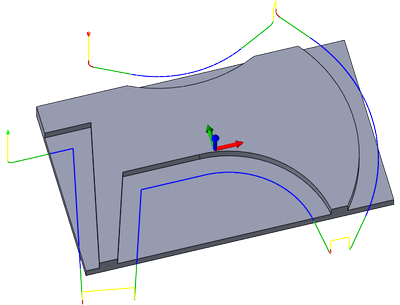

Nastavení vzdálenosti tečného prodloužení na 15 mm
Možnost Samostatné tečné prodloužení konce umožňuje určit hodnoty samostatného tečného prodloužení počátku a konce pro 2D kontury. Aktivujte tuto možnost a určete jinou vzdálenost prodloužení pro použití na konci otevřené kontury zadáním hodnoty parametru Vzdálenost tečného prodloužení konce.

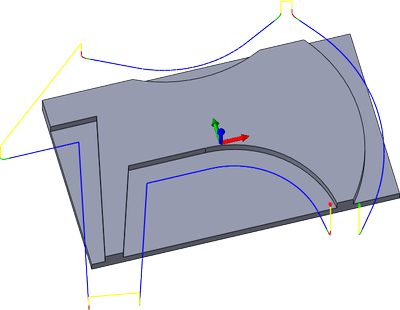

Nastavení vzdálenosti tečného prodloužení začátku na 15 mm a konce na 5 mm pro konec otevřené kontury
