Aplikace Inventor HSM podporuje zkosení pomocí fréz s kulovým zakončením a fréz s torickým zakončením. To může být užitečné v případech, kdy již v součásti frézu s kulovým zakončením nebo torickým zakončením používáte, potřebujete zkosit ostré hrany, ale nechcete se zaobírat změnou nástroje na běžný nástroj zkosení. U malých zkosení mohou být rozdíly mezi plochým zkosením pomocí nástroje zkosení a mírně zaobleným zkosením zanedbatelné.
Chcete-li vytvořit zkosení, jednoduše vytvořte operaci 2D kontura a ujistěte se, že je vybrán nástroj frézy s kulovým nebo torickým zakončením.

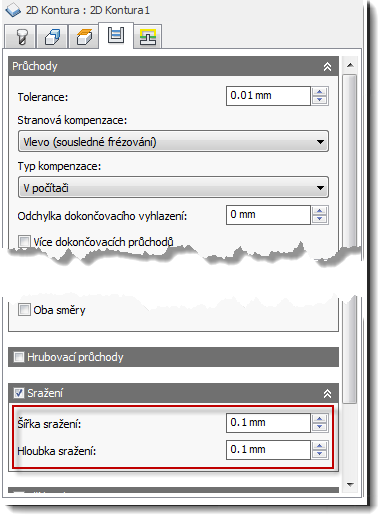

Parametry zkosení u nástroje frézy s kulovým zakončením

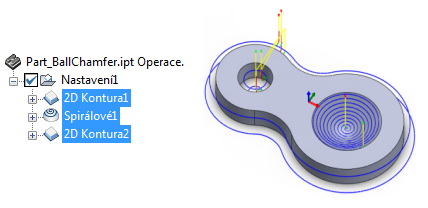

V následující součásti se pomocí frézy s kulovým koncem vytváří sférické odsazení. Poté jsou pomocí stejného nástroje zkoseny 90stupňové hrany.
Příklad zkosení pomocí frézy s kulovým zakončením
