Správce úloh

Přístup:

Pás karet: karta CAM panel Správa Správce úloh

Výpočet trajektorií nástroje na pozadí

Aplikace Inventor HSM umožňuje pokračovat v práci v aplikaci Inventor, zatímco se na pozadí vytváří trajektorie nástroje. Hlavní rozhraní pro řízení vytváření trajektorii nástroje je v aplikaci Inventor HSM Správce úloh.

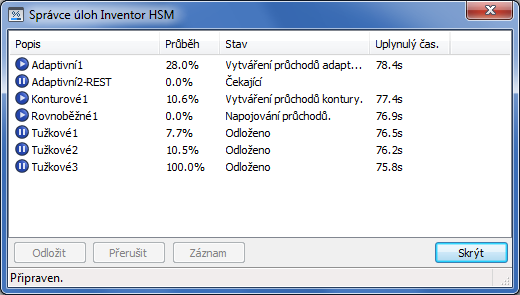

Správce úloh s více operacemi spuštěnými současně ve čtyřjádrovém systému

Ve výchozím nastavení správce úloh blokuje zbytek uživatelského rozhraní. To umožňuje, aby jádro využilo všechny zdroje procesoru, protože zbytek aplikací Inventor HSM a Inventor je neaktivní. Pokud však nechcete čekat na konec vytváření, jednoduše v dialogu klikněte na tlačítko Skrýt. To umožňuje pokračovat v práci, zatímco se na pozadí počítá trajektorie nástroje.

Vytváření můžete sledovat přímo v Prohlížeči CAM. Stav a průběh jednotlivých přepočítávaných operací se zobrazuje v prohlížeči v hranatých závorkách za názvem operace.

Průběh v Prohlížeči CAM

Všimněte si, že náhled trajektorie nástroje na modelu se aktualizuje současně s vytvářením trajektorie nástroje. To vám umožní operaci včas přerušit, pokud by něco bylo nastaveno nesprávně (například nesprávný pohled nástroje, snížení nebo hranice), místo čekání na vytvoření celé trajektorie nástroje a následného zjištění, že musíte začít znovu.

Operaci vytváření můžete přerušit kliknutím pravým tlačítkem v dialogu Správce úloh na operaci a poté v místní nabídce výběrem příkazu Přerušit:

Přerušení úlohy

Správce úloh lze kdykoli zobrazit v nemodálním režimu kliknutím na kartu CAM panel Správa Správce úloh .

Pokud je Správce úloh zobrazen tímto způsobem, úlohy obnovení budou automaticky spuštěny na pozadí a vy nemusíte klikat na tlačítko Skrýt, abyste mohli pokračovat v práci.

Souběžné úlohy (souběžnost)

Při obnově více úloh aplikace Inventor HSM automaticky spustí několik úloh současně. Tyto úlohy, které odpovídají počtu jader procesoru v systému, protože je tím obvykle dosaženo nejlepšího výkonu. Pokud byste si přáli toto chování změnit, můžete to provést tak, že kliknete pravým tlačítkem na seznam úloh a v nastavení Souběžnost vyberete jiné.

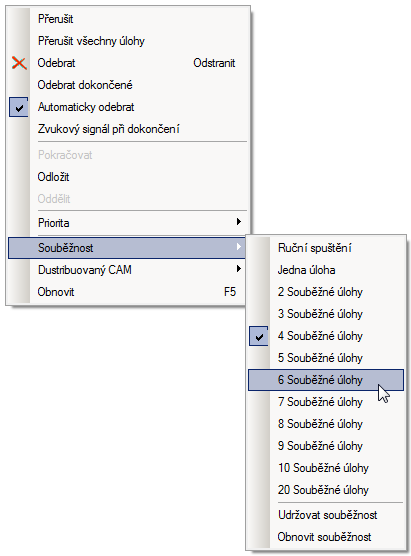

Změna počtu souběžných úloh

Aplikace Inventor HSM se tímto omezením řídí při automatickém spouštění úloh, přesto můžete kdykoli spustit další úlohy ručně, stačí v dialogu Správce úloh kliknout na tlačítko Pokračovat. Je to užitečné, pokud jste spustili řadu větších úloh a vytvořili jste další úlohy, které chcete okamžitě vypočítat a nechcete čekat na dokončení již spuštěných úloh.

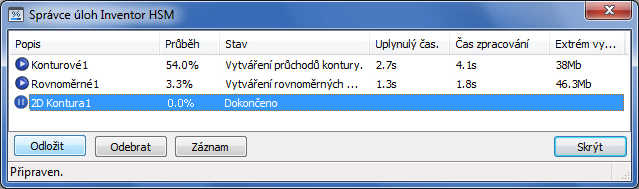

Vynucené spuštění odložené úlohy

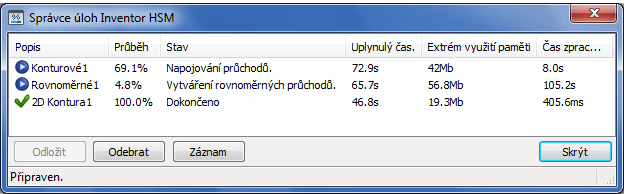

Úloha 2D kontura bude dokončena dříve než 3D úlohy.

Na snímcích obrazovky si všimněte, že jsou viditelné další sloupce – Čas zpracování a Paměť ve špičce. Tyto a další možnosti lze povolit kliknutím pravým tlačítkem na záhlaví jednoho z viditelných sloupců.

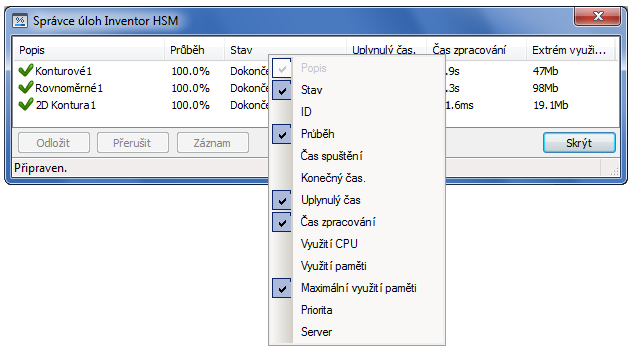

Výběr viditelných sloupců v seznamu úloh

Uplynulý čas vs. čas zpracování

Uplynulý čas je čas mezi zahájením a dokončením úlohy výpočtu. Je známý také jako čas úlohy. Všimněte si, že tento čas se může značně lišit v závislosti na ostatních úlohách, které počítač provádí – včetně úloh v jiných aplikacích.

Čas zpracování – označované také jako čas procesoru – udává, kolik času procesory ve skutečnosti na úlohu spotřebovaly. Čas se vztahuje k procesoru s jedním jádrem a jako výsledek (pokud máte procesor s více jádry), můžete vidět čas zpracování, který bude delší než skutečný uplynulý čas. V případě systému s dvěma jádry bude teoretické maximum času zpracování dvakrát delší než uplynulý čas. V praxi se tohoto maxima dosahuje jen zřídka, protože čas zpracování nezahrnuje čas strávený na jiných úlohách (včetně přípravy úlohy a času stráveného v hlavní aplikaci Inventor HSM). Ze stejného důvodu bude čas zpracování vždy kratší než uplynulý čas v systému s jedním jádrem.
