Použití zatížení

Všechna zatížení používají průhledový displej (HUD) a uzly k snadnému definování vstupů. Složitější nastavení jsou dostupná v dialozích. Když zvolíte možnost Použít průhledový displej v aplikaci v dialogu Nastavení analýzy rámových konstrukcí, bude průhledový displej použit jako výchozí metoda pro zadávání a úpravu.

Zatížení jsou součástí hraničních podmínek, které definujete pro simulaci. Existují různé typy zatížení, které můžete použít. Dostupné typy zatížení jsou:

Přístup	Typ zatížení	Vstupy	Používaný pro...
	Síla	Nosník nebo uzel	Použití síly určené velikosti na zvolený nosník nebo uzel.
	Plynulé zatížení	Nosník	Použití zatížení určené velikosti okolo osy a kolmo na nosník nebo uzel.
	Moment	Nosník nebo uzel	Použití zatížení určené velikosti okolo osy a kolmo na nosník nebo uzel.
	Osový moment	Nosník	Použití zatížení určené velikosti v rovině kolmé na osu nosníku.
	Ohybový moment	Nosník	Použití zatížení určené velikosti v rovině rovnoběžné s osou nosníku.

Použití zatížení

1. Na panelu Zatížení klikněte na typ zatížení, který chcete použít. Zobrazí se příslušný dialog. Nebo můžete zvolit polohu zatížení přímo.
   Poznámka: Rovněž je možné kliknout pravým tlačítkem na uzel zatížení v prohlížeči a zvolit vhodný typ zatížení z Místní nabídky.
2. Bude aktivní příkaz výběru, takže lze ihned začít s výběrem vstupů v grafické oblasti. V závislosti na typu zatížení proveďte odpovídající výběr.
3. Výběr zobrazí symbol označující směr, ve kterém je použito zatížení. Jestliže není směr zatížení jaký potřebujete, k popisu směru použijte vektorové komponenty v rozbalené části (pro příslušné typy zatížení).
4. Pro zobrazení příslušného dialogu klikněte pravým tlačítkem myši v grafickém okně a zvolte položku Více možností.

Použití síly

Použití síly určené velikosti na zvolený nosník nebo uzel.

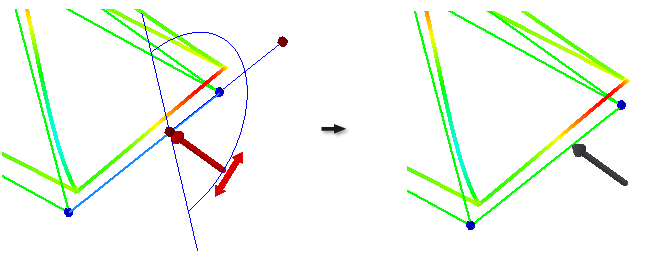

Na pásu karet klikněte na kartu Analýza rámových konstrukcí panel Zatížení Síla. Zvolte příslušný nosník nebo uzel, na který chcete umístit sílu. V grafickém okně umístěte ukazatel myši nad symbol umístění a nastavte odsazení. Odsazení nelze nastavit, když síla v uzlu působí. V grafickém okně umístěte ukazatel myši nad symbol síly a nastavte velikost. V grafickém okně umístěte ukazatel myši nad symbol úhlu roviny a nastavte hodnotu. Úhel roviny definuje úhel v rovině XY. V grafickém okně umístěte ukazatel myši nad symbol úhlu v rovině a nastavte hodnotu. Úhel v rovině definuje úhel od osy Z. V dialogu klikněte na tlačítko Více a použijte sílu pomocí vektorových komponent a určete souřadnicový systém sestavy nebo nosníku. Zaškrtněte políčko Vektorové komponenty, zadejte hodnoty Fx, Fy, Fz a pak klikněte na tlačítko OK.

Použití momentu

Moment se používá okolo osy nosníku v určené rovině. Ve výchozím nastavení je rovina, ve které je moment použitý, kolmá na osu nosníku.

Na pásu karet klikněte na kartu Analýza rámových konstrukcí panel Zatížení Moment. Zvolte příslušný nosník nebo uzel, na který chcete umístit moment. V grafickém okně umístěte ukazatel myši nad symbol umístění a nastavte odsazení. V grafickém okně umístěte ukazatel myši nad symbol momentu a nastavte velikost. V grafickém okně umístěte ukazatel myši nad symbol úhlu roviny a nastavte hodnotu. Úhel roviny definuje úhel v rovině XY. V grafickém okně umístěte ukazatel myši nad symbol úhlu v rovině a nastavte hodnotu. Úhel v rovině definuje úhel od osy Z. Alternativně: Klikněte pravým tlačítkem myši a zvolením položky Více možností zobrazte dialog Moment. V dialogu klikněte na tlačítko Více a použijte moment pomocí vektorových komponent a určete souřadnicový systém sestavy nebo nosníku. Zaškrtněte políčko Použít vektorové komponenty, zadejte hodnoty Mx, My a Mz a pak klikněte na tlačítko OK. Vypnutím možnosti výběr zrušte.

Použití osového momentu

Pomocí tohoto postupu použijte osový moment na nosníky. Osový moment je použitý v rovině kolmé na osu nosníku.

Na pásu karet klikněte na kartu Analýza rámových konstrukcí panel Zatížení Moment osy. Zvolte příslušný nosník, na který chcete umístit osový moment. V grafickém okně umístěte ukazatel myši nad symbol umístění a nastavte odsazení. V grafickém okně umístěte ukazatel myši nad symbol osového momentu a nastavte velikost. V dialogu klikněte na tlačítko Více a určete souřadnicový systém sestavy nebo nosníku.

Použití ohybového momentu

Pomocí tohoto postupu použijte ohybový moment na nosníky. Ohybový moment je použitý v rovině rovnoběžné s osou nosníku.

Na pásu karet klikněte na kartu Analýza rámových konstrukcí panel Zatížení Ohybový moment. Zvolte příslušný nosník, na který chcete umístit ohybový moment. V grafickém okně umístěte ukazatel myši nad symbol umístění a nastavte odsazení. V grafickém okně umístěte ukazatel myši nad symbol ohybového momentu a nastavte velikost. V grafickém okně umístěte ukazatel myši nad symbol úhlu roviny a nastavte hodnotu. Úhel roviny definuje úhel v rovině XY. V dialogu klikněte na tlačítko Více a použijte moment pomocí vektorových komponent a určete souřadnicový systém sestavy nebo nosníku. Zaškrtněte políčko Použít vektorové komponenty, zadejte hodnoty Mx, My a pak klikněte na tlačítko OK. Vypnutím možnosti výběr zrušte.

Názorná ukázka použití spojitého zatížení
