Určení vlastností kót a tolerancí dokumentu

Určete, jak se mají kóty zobrazit ve výchozím nastavení aktuálního dokumentu aplikace Inventor.

Podobně můžete určit výchozí chování tolerance u jednotlivých dokumentů.

V dialogu Nastavení dokumentu můžete určit výchozí možnosti kót a tolerance, ale můžete k nim mít přístup i pomocí dialogu Vlastnosti kóty.

Určení výchozích vlastností kót

1. Klikněte na kartu Nástroje panel Možnosti Nastavení dokumentu .
2. V dialogu Nastavení dokumentu na kartě Jednotky v části Zobrazit kóty modelu vyberte míru přesnosti, který chcete u kót použít:
   • Přesnost přímé kóty. Řídí počet desetinných míst v lineárních kótách.
   • Přesnost úhlové kóty. Řídí počet desetinných míst v úhlových kótách.
3. V části Zobrazit kóty modelu vyberte způsob, jakým chcete zobrazit kóty v náčrtech:

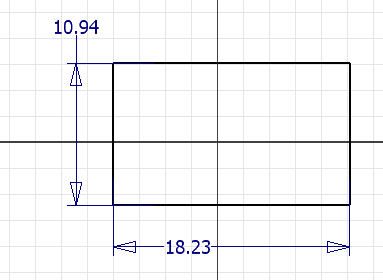

   • Zobrazit jako hodnotu. Zobrazí jmenovitou kótu.

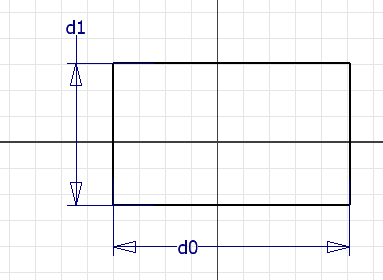

   • Zobrazit jako název. Zobrazí kótu jako název parametru.

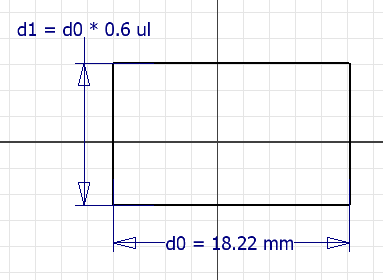

   • Zobrazit jako výraz. Zobrazí kótu jako výraz.

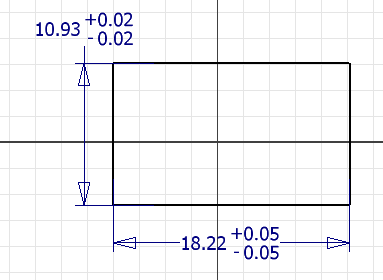

   • Zobrazit toleranci. Zobrazí toleranci dané kóty.

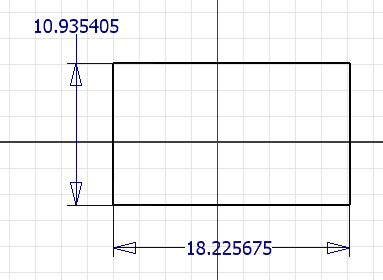

   • Zobrazit přesnou hodnotu. Zobrazí hodnotu kóty, ignoruje jakékoli nastavení přesnosti.

4. Kliknutím na tlačítko Použít použijete nastavení a můžete pokračovat v práci v dialogu Nastavení dokumentu, nebo kliknutím na tlačítko OK dokončete operaci a ukončete příkaz.
   Poznámka: Kliknutím pravým tlačítkem na libovolnou kótu v náčrtu a výběrem možnosti Vlastnosti kóty můžete zobrazit a upravit vlastnosti kóty. V dialogu Vlastnosti kóty klikněte na kartu Nastavení dokumentu.

Nastavit výchozí hodnoty tolerance

1. Klikněte na kartu Nástroje panel Možnosti Nastavení dokumentu .
2. V dialogu Nastavení dokumentu na kartě Výchozí tolerance vyberte jednu nebo obě z následujících možností:
   • Použít hodnoty standardní tolerance. Používá hodnoty přesnosti a tolerance nastavené na této kartě při vytváření kót. Chcete-li použít nastavení tolerance pro kóty s konkrétní přesností, použijte pole Lineární a Úhlové.
   • Exportovat hodnoty standardní tolerance. Exportuje kóty do výkresu pomocí hodnot přesnosti a tolerance nastavené na této kartě. Chcete-li použít nastavení tolerance pro kóty s konkrétní přesností, klikněte do polí Lineární a Úhlové.
3. Kliknutím na tlačítko Použít použijete nastavení a můžete pokračovat v práci v dialogu Nastavení dokumentu, nebo kliknutím na tlačítko OK dokončete operaci a ukončete příkaz.
   Všechny kóty v aktuálním dokumentu součásti, u kterých nebyly použity tolerance, budou aktualizovány změněnými hodnotami.

   Poznámka: Poznámka: Kliknutím pravým tlačítkem na libovolnou kótu v náčrtu a výběrem možnosti Vlastnosti kóty můžete otevřít a upravit nastavení tolerance dokumentu. V dialogu Vlastnosti kóty klikněte na kartu Nastavení dokumentu.
