Vytvoření profilového ohybu plechu

Můžete vytvořit profilový ohyb, určit jeho kóty a vytvořit profilový ohyb s více hranami pomocí automatického pokosu.

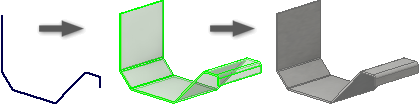

Výběrem otevřeného profilu definujete jeden profilový ohyb. Aplikace Inventor může vytvořit profilové ohyby podél hrany nebo smyčky hran.

Aplikace Autodesk Inventor zobrazí náhled tloušťky materiálu ohybu podél vybraného profilu směrem k materiálu vybrané hrany. Směr tloušťky však můžete obrátit.

Můžete určit vzdálenost vysunutí profilového ohybu, který je základním prvkem. Když je profilový ohyb delší než vybraná hrana nebo nemůžete vybrat hranu, máte také možnost určit vzdálenost.

Pokud vám výchozí nastavení ohybu, rohu nebo rozvinu nevyhovuje, změňte je pomocí karet Možnosti rozvinu/ohybu/rohu.

Vytvoření profilového ohybu

1. Vytvořte 2D náčrt otevřeného profilu.
2. Na pásu karet klikněte na kartu Plech panel Vytvořit Profilový ohyb .
3. Klikněte na otevřený profil.
4. Pokud se v souboru součásti nachází dvě nebo více objemových těles, klikněte na selektor Tělesa a vyberte zúčastněné objemové těleso.
5. Volitelně, pokud těleso existuje, kliknutím na možnost Nové těleso vytvořte nové těleso.
6. Volitelně určete směr odsazení.
7. Proveďte jeden z následujících úkonů:
   • K vytvoření profilového ohybu kolem smyčky hrany klikněte na tlačítko Režim výběru smyčky a vyberte smyčku hrany v rovině, která je kolmá k rovině náčrtu profilu.
   • K vytvoření profilového ohybu podél hran vyberte hrany.
8. Zadejte hodnotu poloměru v poli Poloměr ohybu.
9. V části Meze určete vzdálenost vysunutí.

   Chcete-li určit směr vysunutí relativní k náčrtové rovině profilu, klikněte na položku Směr.

Určete meze šířky

Po spuštění příkazu profilový ohyb můžete nastavit šířku ohybu prostřednictvím hodnot Od Do, Odsazení, Šířka nebo Vzdálenost.

1. V dialogu Profilový ohyb klikněte na tlačítko Další.
2. V rozevíracím seznamu Typ rozsahu vyberte možnost Od do, Odsazení, Šířka nebo Vzdálenost. (Vybráním možnosti Od do se automaticky vybere počáteční a koncový vrchol hrany.)
3. Klikněte na položku Odsazení1 a poté proveďte jeden z následujících úkonů:
   • K určení hodnot Od do vyberte geometrii modelu, která určuje počáteční umístění ohybu.
   • K určení hodnoty Odsazení nebo hodnoty Šířka, vyberte pracovní bod, pracovní rovinu nebo plochu, od které bude ohyb odsazen. Při definování mezí můžete vybrat rovinné plochy, které protínají hranu základní plochy.
   • K určení hodnoty Vzdálenost zadejte hodnotu a upravte směr vzdálenosti vůči rovině náčrtu profilu. (Rovina smyčky vybrané pro profilový ohyb musí být kolmá k náčrtové rovině profilu.)
4. Klikněte na možnost Odsazení2 a vyberte geometrii modelu, která definuje koncové umístění příruby.

Vytvoření profilového ohybu s více hranami pomocí automatického pokosu

U profilových ohybů, které sdílí společný roh, je pomocí automatické tvorby pokosu automaticky zobrazen celý nebo částečný pokos. Všechny parametry profilového ohybu lze upravit.

1. Na pásu karet klikněte na kartě Plech na panel Vytvoření a možnost Profilový ohyb .
2. V dialogu Profilový ohyb na kartě Rohy vyberte možnost Použít automatickou tvorbu pokosu.
3. Až budete vyzváni, vyberte hranu. Výběrem několika hran vytvořte profilové ohyby používající hodnoty, které zadáte.
