Pokud v sestavě nepotřebujete zobrazit všechny informace dostupné v souboru součásti (.ipt), vytvořte jednoduchou reprezentaci sestavy obsahující pouze důležité informace, například montážní body. Pomocí nástrojů pro zjednodušení lze snížit složitost modelu a umožnit tak snazší a rychlejší odkazování v rámci celého procesu návrhu.
Zjednodušení modelu může být vhodné například z následujících důvodů:
- odstranění duševního vlastnictví, takže model lze sdílet s klienty bez možnosti zpětné analýzy,
- zvýšení výkonu.
Přehled pracovních postupů
- Otevřete soubor sestavy (.iam). Klikněte na kartu Zjednodušit.
- Klikněte na tlačítko Zahrnout komponenty a určete komponenty obsažené ve zjednodušené verzi.

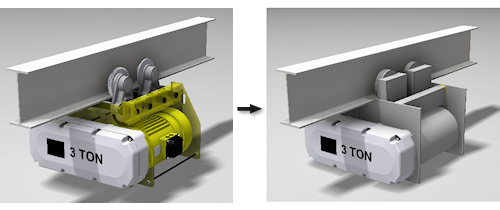

- Definujte obálky, které nahradí komplexní geometrii.
- Kombinujte komponenty do jedné zjednodušené součásti.
Kliknutím sem zobrazíte podrobný pracovní postup vytvoření uživatelsky přívětivého modelu RFA.
