Vstupní parametry
Typ ozubení - dle polohy patního a hlavového kužele.
Převodový poměr a čísla zubů
Úhel záběru (úhel profilu nástroje) α t
úhel sklonu/úhel stoupání β m
Úhel osy Σ
Čelní modul na vnějším kovovém kuželu (pro metrický výpočet)
Čelní diametrální stoupání na vnější kuželu Pet (pro anglické jednotky)

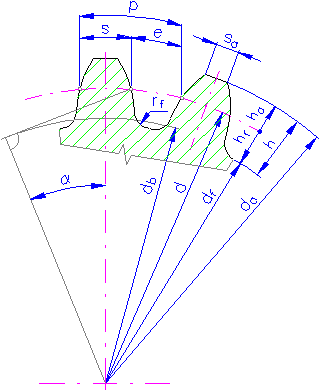

Jednotková výška hlavy ha *
Jednotková vůle c *
Zaoblení výšky paty jednotky r f *
Šířky ploch b l , b 2
Jednotková korekce x = x 1 = - x 2
Jednotková změna tloušťky zubu x t = x t1 = -x t2
Pomocné geometrické výpočty
Rozdělení jednotkové korelace na jednotlivá ozubená kola
Návrh podle pevnostního výpočtu
Návrh šířky ozubení
Výpočet maximálního zaoblení paty zubu
Vypočtené parametry
|
|
Normálový úhel záběru ve střední plošině
|
tg α nm = tg α t cos β m |
Úhel stoupání
|
|
Vnější průměr stoupání
|
d e1,2 = m et z 1,2 |
Vnější délka linie povrchu kužele stoupání
|
|
Délka linie povrchu na středním kuželu
|
R m = R e - 0,5 b |
Poměrná šířka plochy
|
|
Tečnový modul na středním kuželu
|
|
Normálový modul na středním kuželu
|
m mn = m mt cos β m |
Střední průměr stoupání
|
d m1,2 = m mt z 1,2 |
Ekvivalentní počet zubů
|
|
Ekvivalentní průměr stoupání
|
|
Ekvivalentní základní průměr
|
d vb1,2 = d v1,2 cos α t |
Ekvivalentní vnější průměr
|
d va1,2 = d v1,2 + 2 h ae1,2 m mt / m et |
Ekvivalentní středová vzdálenost
|
a v = 0,5 (d v1 + d v2 ) |
Virtuální převodový poměr
|
|
Virtuální počet zubů
|
|
Virtuální průměr stoupání
|
|
Virtuální základní průměr
|
d bn1,2 = d n1,2 cos α t |
Virtuální vnější průměr
|
d an1,2 = d n1,2 + 2 h ae1,2 m mt / m et |
Virtuální úhel sklonu/úhel stoupání na základním válci
|
sin β b = sin β m cos α nm |
Virtuální středová vzdálenost
|
a n = 0,5 (d n1 + d n2 ) |
Snížení výšky paty zubu
|
k 1,2 = 0,02 (17 - z n1,2 ) pro k > 0 se provede zkrácení hlavy |
Výška hlavy zubu
|
h ae1,2 = m et (h a * + x 1,2 - k 1,2 ) |
Výška paty zubu
|
hf e1,2 = m et (h a * + c * - x 1,2 ) |
Vnější průměr
|
d ae1,2 = d e1,2 + 2ha e1,2 cos δ 1,2 |
Průměr kořene
|
d fe1,2 = d e1,2 - 2 hfe1,2 cos δ 1,2 ) |
Vnější průměr na menším konci
|
d ai1,2 = d ae1,2 (1 - φ R ) |
Vzdálenost vrcholu
|
A 1,2 = R e cos δ 1,2 - h ae1,2 sin δ 1,2 |
Vnější úhel zkosení
|
|
Úhel řezu
|
|
Tloušťka zubu (měřeno běžně na průměru stoupání)
|
|
Tětivová šířka plochy (normála)
|
s ke1,2 = s e1,2 cos 2 α t |
Výška hlavy zubu nad tětivou
|
|
Jednotková šířka hlavy zubu (měřeno obvyklým způsobem)
|
|
||
|
kde: |
||
|
|
||
Pracovní šířka ozubených kol
|
b w = b |
Součinitel doby záběru
|
ε γ = ε α + ε β
|
Minimální korekce bez zúžení
|
|
||
|
kde: |
||
|
h a0 * = h a * + c * - r f * (1 - sin α t ) |
||
Minimální korekce bez podříznutí
|
|
Minimální korekce bez podříznutí
|
|
úhel sklonu/úhel stoupání na konci
|
sinβ e = sinβ m R m /R e |
Normálový úhel záběru na konci
|
tanα ne = tanα t cosβe |
