Vstupní parametry
Typ ozubení - obecné nebo spirálové ozubení
Převodový poměr a čísla zubů
Úhel záběru (úhel profilu nástroje) α
Modul m (Ve výpočtu ANSI s anglickými jednotkami se zadává stoupání zubů p = π m)
Jednotková výška hlavy zubu ha *
Jednotková vůle c *
Zaoblení výšky paty jednotky r f *
Šířky plochy b 1 , b 2
Jednotková korekce šneku x
Velikost šneku lze zadat třemi způsoby:
- součinitel průměru šneku q,
- směr šneku γ,
- průměr stoupání d 1 .
|
Pomocné geometrické výpočty |
|
Návrh modulu, počtu zubů, součinitele průměru kola a korekce |

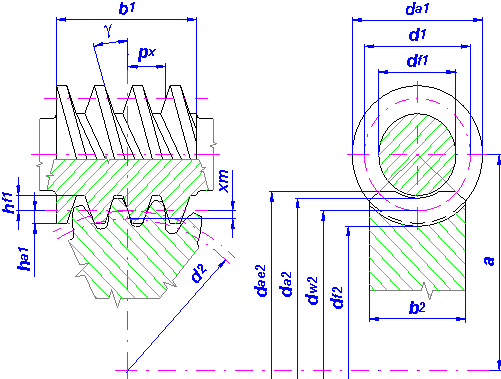

Vypočtené parametry
Obecné ozubení ZN
|
Modul osový |
m n = m |
|
|
Modul normální |
m x = m n cos γ |
|
|
Čelní úhel záběru |
α x = a |
|
|
Úhel profilu normální |
α n = arctg (tg α cos γ) |
|
|
Úhel stoupání (čela) |
γ = arcsin z 1 /q |
Spirálové ozubení ZA
|
Modul osový |
m n = m x / cos γ |
|
|
Modul normální |
m x = m |
|
|
Čelní úhel záběru |
α n = arctg (tg α cos γ) |
|
|
Úhel profilu normální |
α x = α |
|
|
Úhel stoupání (čela) |
γ = arctan z 1 /q |
Normálové stoupání zubu
|
p n = π m n |
Axiální stoupání zubu
|
p x = π x |
Základní stoupání zubu
|
p b = p x cos α x |
Stoupání šroubovice šneku
|
p z = z 1 p x |
Virtuální/alternativní počet zubů
|
|
Úhel sklonu/úhel stoupání zubu na základním válci
|
sin γ b = sin γ cos α n |
Průměr válce stoupání šneku
|
d 1 = q m |
Průměr kružnice stoupání kola
|
d 2 = z 2 m x |
Průměr vnějšího válce kola
|
d a1 = d 1 + 2mh a * |
Průměr vnější kružnice kola
|
d a2 = d 2 + 2m (h a * + x) |
Průměr patního válce kola
|
d f1 = d 1 - 2m (h a * + c * ) |
Průměr patní kružnice kola
|
d f2 = d 2 - 2m (h a * + c * - x) |
Průměr valivé (pracovní) kružnice šneku
|
d w1 = d 1 + 2xm |
Průměr valivé (pracovní) kružnice kola
|
d w2 = d 2 |
Průměr patní kružnice kola
|
d b2 = d 2 cos α x |
Středová vzdálenost
|
|
Úhel zkosení věnce kola
|
|
Tloušťka zubu šneku v normálové rovině
|
|
Tloušťka zubu kola v normálové rovině
|
|
Tloušťka zubu šneku v rovině os
|
s x1 = s 1 / cos γ |
Tloušťka zubu kola v rovině os
|
s x2 = s2 / cos γ |
Šířka pracovní plochy
|
b w = min (b 1 , b 2 ) |
Kontaktní poměr
ε γ = ε α + ε β
kde:
|
|
|
|
|
Minimální korekce zubů kola
kde:
|
h a * 0 = h a * + c * - r f * (1 - sin α) |
||
|
c = 0,3 |
pro α = 20 stupňů |
|
|
c = 0,2 |
pro α = 15 stupňů |
|
