Cvičení 1: Vytvoření mapy

Začněte vytvoření mapy a připojením souboru MyDefinition.xml definice třídy objektu a zdrojových výkresů.

Poznámka: V tomto cvičení se používá definiční soubor třídy objektu MyDefinition.xml vytvořený ve Cvičení 1: Tvorba souboru definice třídy objektu a zdrojové výkresy použité v Lekci 3: Klasifikace objektů.

Vytvoření mapy obsahující definované třídy objektů

1. V aplikaci AutoCAD Map 3D vytvořte mapu. Klikněte na tlačítko Nový Výkres. Vyberte šablonu map2d.dwt a klikněte na tlačítko Otevřít.
2. Soubor definice připojte kliknutím pravým tlačítkem na Třídy objektů karty Prohlížeč mapy podokna Úlohy a klikněte na příkaz Připojit soubor definic.

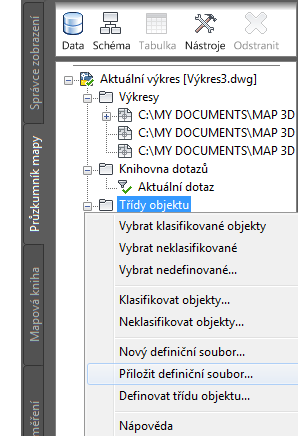

   Připojte soubor definic MyDefinition.xml.

3. Vyberte vytvořený soubor definic MyDefinition.xml a klikněte na tlačítko Otevřít.
4. Na kartě Prohlížeč mapy na podokně Úlohy klikněte na položky DataPřipojit zdrojové výkresy.


   Připojte výkresy obsahující klasifikované objekty.

5. Přejděte do složky, do které jste uložili data výukového programu. Držte stisknutou klávesu Shift, klikněte na následující výkresy a na Přidat:
   • Classify_Signals.dwg
   • Classify_Roads.dwg
   • Classify_Parcels.dwg

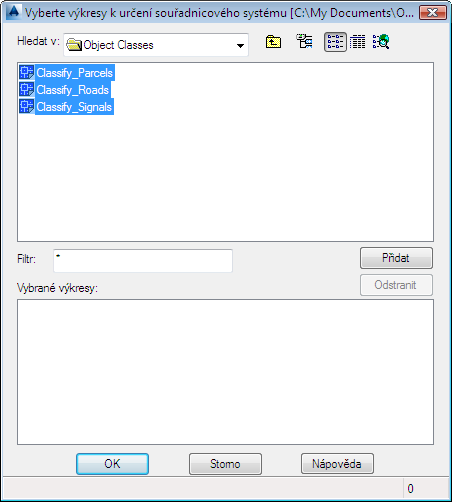

   Vyberte všechny tři soubory výkresu.

6. Klikněte na tlačítko OK.
   Poznámka:

   Při práci během cvičení se může zobrazit upozornění. Upozornění varuje, že asociace mezi dotazovanými objekty v aktuálních a připojených výkresech nebude zachována v případě, že se zavře aktuální soubor výkresu. Účelem tohoto hlášení je připomenout vám, že je třeba uložit změny provedené v původním výkresovém souboru. Toto upozornění můžete bezpečně ignorovat.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Přiřazení souřadnicového systému.
