Zobrazení a úprava dat atributů

Data atributů jsou negeometrická data pro výkresový objekt nebo prvek. Výkres parcel například může obsahovat atributová data uvádějící vlastníka a vylepšení pro každou parcelu.

U objektů výkresu můžete provést následující operace:

• Importujte data atributů.
• Připojte objekty výkresu s odkazy k externím datům.
• Propojte databázové položky s daty, která jsou již spojena s výkresovými objekty.
• Data atributů v aplikaci AutoCAD Map 3D upravujte a spravujte pomocí Datového pohledu.
• Data atributů používejte pro dotazy.
• Zobrazte data atributů v mapě jako text.
• K zobrazení dat atributů propojených s výkresovými objekty použijte Zobrazení dat.

U geoprostorových prvků můžete provést následující operace:

• Propojte úložiště dat atributů s existující třídou prvku.
• Úprava a správa dat atributů v aplikaci AutoCAD Map 3D.
• Data atributů používejte pro dotazy.
• Zobrazte data atributů v mapě jako text.
• Zobrazujte a upravujte data atributů prvků pomocí Tabulky dat.

U výkresů průmyslového modelu , lze provést následující akce:

• Úprava atributů jednotlivých konstrukčních prvků pomocí tvarů.

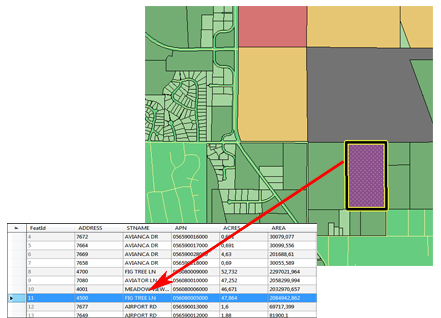

Tabulka dat

Pomocí Tabulky dat zvýrazněte data určitých prvků v mapě. Aplikace AutoCAD Map 3D udržuje spojení mezi prostorovými daty a daty atributů. Aktualizace dat atributů se automaticky promítne do vašeho výkresu.

Tabulka dat zobrazuje geometrii a data atributů pro prvek. Prvky je možné hledat a nastavovat jejich témata na základě libovolných dat ve zdroji prvků.

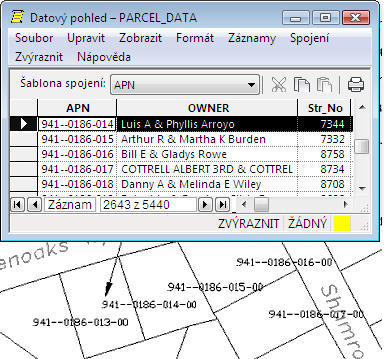

Datový pohled

Data atributů je možné spojit s objekty výkresu připojením databáze k aktuální mapě. Data k objektu lze poté připojit pomocí šablony spojení.

Propojte data atributů s výkresovými objekty a potom zvýrazněte objekty v mapě výběrem připojených dat v tabulce.

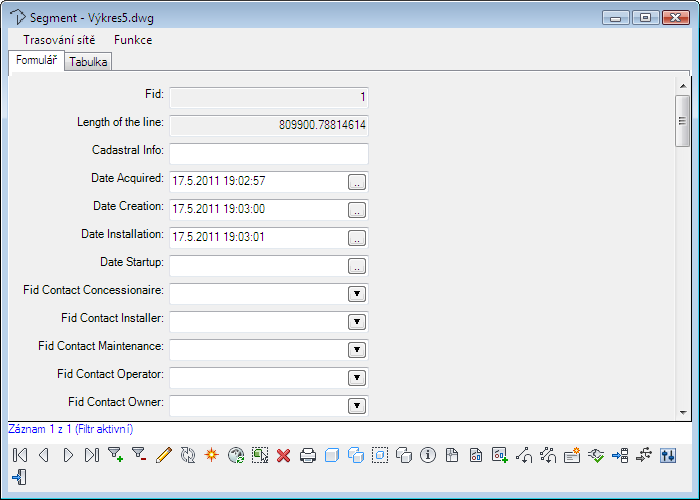

Formuláře

Vyberte jakýkoliv samostatný prvek a zobrazte jeho atributy ve formuláři třídy prvků. Aktualizujte informace a prohlédněte si změny ve formuláři a v Tabulce dat.

Vytvoří zobrazení informací o atributech jednoho prvku.

Poznámka: U objektů výkresu a prvků, je také mnoho vlastností zobrazených na paletě Vlastnosti.

Další informace

Postupy	Zobrazení Tabulky dat Použití Datového pohledu Úprava dat atributu
Výukový program	Tabulka dat a datový pohled
Související téma	Zobrazení dat pomocí tabulky dat

Další informace (Nápověda na webu)

Videofilm

Ukázka úpravy prvků uložených v databázi nebo úložišti dat
