Uspořádejte objekty ve výkresu podle reálných prvků, které reprezentují (například silnice, parcely, kabely nebo potrubí).
Klasifikace objektů pro objekty výkresů
Když vytvoříte objekt pomocí klasifikace objektů, získá objekt automaticky vlastnosti a hodnoty ze své třídy objektů. Klasifikace udržuje konzistenci a zavádí standardy ve výkresech.

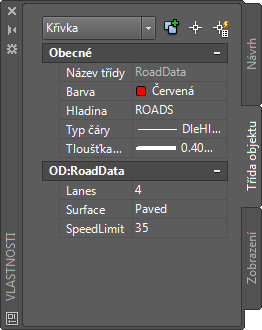

Zobrazí se karta Třída objektu na paletě Vlastnosti asociované se třídou vybraného objektu.
Předplatitelé aplikace AutoCAD Map 3D mohou zdarma stáhnout oborové nástroje. Tyto nástroje urychlují proces klasifikace.
Třídy prvků pro geoprostorová data
Prvky FDO používají schémata, aby definovaly své třídy prvků a vlastnosti prvků. Schéma je sada tříd prvků. Každá třída prvků je opatřena vlastnostmi popisujícími její členy.
S třídami prvků je možné provést následující operace:
- Definice schémat (databáze a soubory)
- Tvorba úložiště dat a přidání schématu do úložiště dat
- Načtení modelů dat s formátem XML (XML Metadata Interchange) z běžných aplikací pro modelování
- Úprava schématu (pro formáty prostorových dat podporující úpravy)

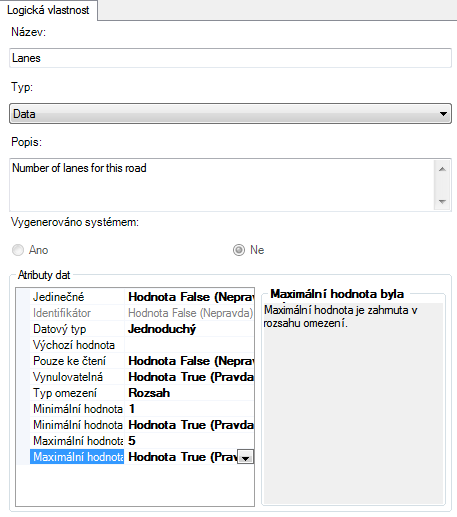

Vlastnosti ve třídě prvku vytvoříte nebo upravíte pomocí Editoru schémat.
Průmyslové modely relačních dat
V průmyslových modelech se používají pravidla a vztahy k zajištění shody prvků s určitou normou. I v případě, že neukládáte data do relační databáze, lze výkres průmyslového modelu použít k vyzkoušení si kreslení založeného na pravidlech. Například pokud pravidlo určuje, že všechny transformátory je nutné umístit na sloupy, model zajistí, že transformátor nebude vytvořen v jiném umístění. V tomto případě jsou průmyslové modely podobné Klasifikaci výkresu.
