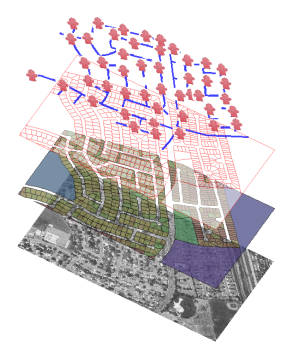

Kombinace geoprostorových prvků a výkresových objektů

Aplikace AutoCAD Map 3D spojuje data aplikace CAD (Computer-Aided Design) a GIS (Geographic Information System). Po ukončení práce s daty je můžete spravovat v souboru DWG™, převést je do externího souboru nebo je přesunout do prostorové databáze.

Data DWG

Mapy se ukládají ve formátu DWG. Otevřete přímo výkres aplikace AutoCAD nebo připojte výkresy a vytvořte dotaz jen na požadované objekty.

Data prvků z prostorové databáze lze s objekty z výkresů CAD, hrubou geometrií z tabulek a rastrovými obrázky kombinovat. Prvky a objekty se automaticky přesunou do souřadnicového systému použitého v mapě.

Prostorová data

Vytvořte spojení na data, která chcete mít v mapě.

Přistupujte přímo a upravujte prostorová data v souborech a databázích. Bez převodu dat je zajištěna integrita dat. Připojte se k veřejně přístupným službám, například WMS (Web Map Services) a WFS (Web Feature Services).

Rastrové obrázky

Přidejte letecké fotografie, mapy vrstevnic a povrchy DEM.

Georeferenční obrázky se zobrazí ve správném umístění. Povrchové rastrové obrázky překryjí vaše nadmořské výšky.

Připojte se k datům pomocí Podokno Úlohy.

Vyberte zdroj dat. Vyberte třídy prvků, které se mají přidat do mapy. Každá třída prvků, kterou přidáte, se stane hladinou ve Správci zobrazení.

Hladiny v dialogu Správce zobrazení reprezentují zdroje dat, ke kterým je mapa připojena. Datová tabulka umožňuje upravit informace pro jednotlivé položky na hladině.

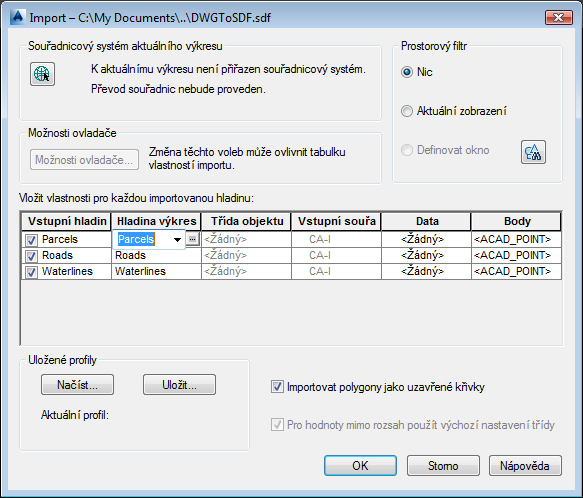

Import dat

Místo připojení lze data importovat. Importem přerušíte spojení ke zdroji a přidáte „snímek“ dat do mapy. Jestliže se data poté změní, žádné změny v mapě neuvidíte, dokud znovu neprovedete import dat. Importovaná data nelze ve zdroji žádným způsobem aktualizovat. Podobně při exportu dat exportujete pouze aktuální data. Přeruší se spojení s „živými“ daty.

Data je možné v mapě při importu strukturovat. Přiřaďte data k hladinám nebo třídám objektů. Přidejte atributová data do tabulek objektových dat. Přiřaďte souřadnicový systém. Určete, zda se body budou importovat jako body, text nebo bloky.

Data je možné číst, zapsat nebo převádět mezi standardními formáty.

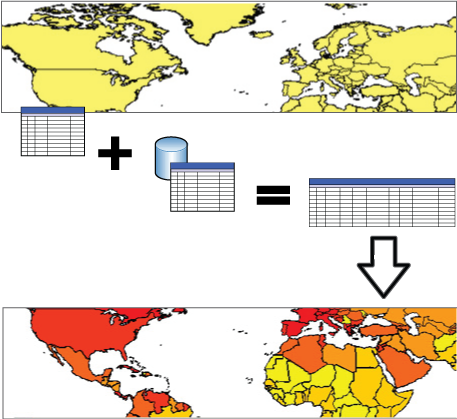

Integrace databázových informací

Pomocí šablon spojení připojte objekty aplikace CAD k často používaným databázím. Pomocí spojení připojte geoprostorová data k úložištím dat ODBC a databázím.

Jestliže se k hladině prvku připojí databáze, budou vlastnosti z obou úložišť dat v této hladině dostupné pro tvorbu témat a další účely.

Přidání dat zaměření

Načtěte body exportované z aplikace Autodesk Civil 3D (LandXML) nebo ASCII data ze zařízení GPS.

Import a uspořádání dat zaměření pomocí karty Zaměření

Přidání dat mračna bodů

Načte data z  mračna bodů ze souborů LiDAR Leteckého zaměření (.LAS) nebo ze souborů ASCII (.XYZ).

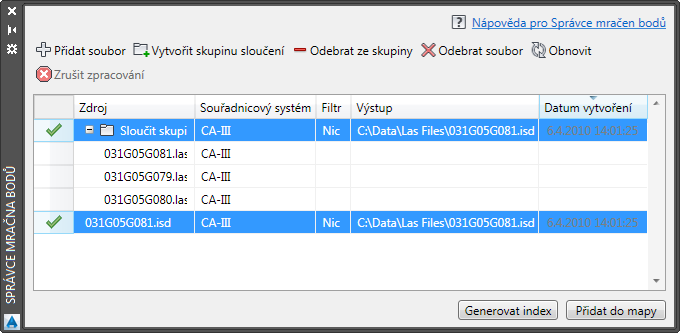

Načtení dat mračna bodů pomocí Správce mračen bodů

Další informace

Postupy	Přidávání obrázků pomocí příkazu Vložit obrázek Import dat Načtení dat ve formátu LandXML Načtení dat mračna bodů systému LiDAR
Výukový program	Výukový program: Tvorba mapy
Související témata	Prvky GIS Spojení Rastrové obrázky a povrchy
