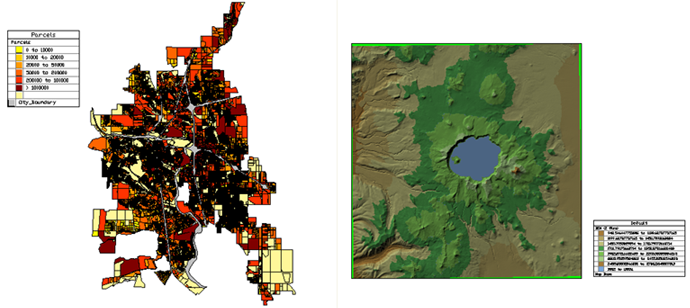

Legenda pomůže uživatelům mapy pochopit použité barevné kódování.
Legenda obsahuje všechny viditelné hladiny Správce zobrazení (jak výkresové hladiny, tak hladiny geoprostorových prvků). Pokud chcete zobrazit rozsahy pro téma, zkontrolujte, zda je hladina s tématem rozbalená a rozsahy viditelné. Pokud chcete zajistit, aby se některá hladina v legendě nezobrazila, zrušte před vygenerováním legendy její zaškrtnutí.
Legendu můžete umístit v každém výřezu výkresového prostoru. Můžete vytvořit více map a každou asociovat s konkrétním výřezem výkresového prostoru. Každá z nich může mít svou vlastní legendu. Protože lze hladiny zapínat a vypínat pro každý výřez, legendy se mohou lišit.
Styl legendy
Legenda se zobrazuje v tabulce. Legendy při výchozím nastavení používají styl tabulky Legenda. Můžete upravit styl tabulky Legendy nebo k ní připojit externí styl. Pokud je nutné sdílet výkres a jeho přidruženou legendu, můžete vybrat, zda chcete uložit styl tabulky Legenda jako externí soubor, který bude přidružen k výkresu.
Pomocí okna Vlastnosti legendy lze změnit nadpis legendy, položky, které obsahuje, nebo pořadí těchto položek.
Pomocí příkazu TABLESTYLE aplikace AutoCAD můžete definovat a použít jiný styl tabulky. Editor stylu tabulky je standardní dialog aplikace AutoCAD, který odkazuje na Editor stylu textu. Další informace naleznete v nápovědě aplikace AutoCAD.
