Překrytí topologií

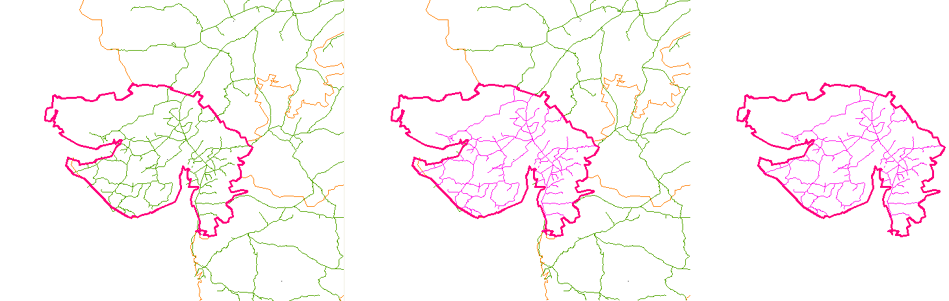

Použití překrytí k zobrazení pouze čar železnice uvnitř vybrané oblasti.

Existují tři typy analýzy překrytí:

Aby bylo možné topologie překrýt, musí být obě načtené ve výkresu.

Možnosti překrytí topologií

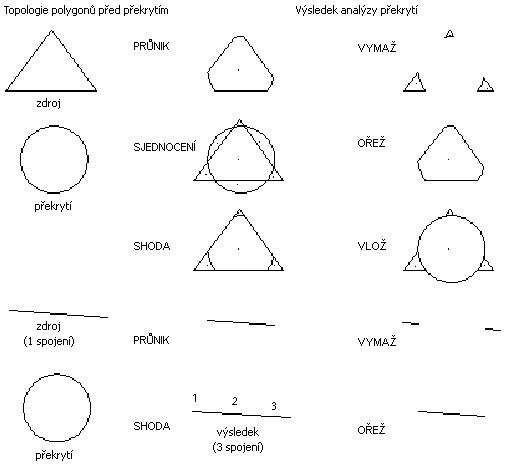

Při překrývání dvou topologií je nutné určit způsob, jakým na sebe obě topologie reagují. V některých případech se výsledek liší podle toho, která topologie byla zdrojová a která překrývající.

Průsečík

Operace průsečíku kombinují topologie a ponechají pouze společnou geometrii. Průsečík funguje jako booleovská operace AND. Výsledky jsou stejné bez ohledu na to, která topologie se vybere jako první. Objektová data se pro tyto dvě operace kombinují.

Zde je několik příkladů použití operace průsečík:

Sjednocení

Operace sjednocení kombinují polygony s polygony a uchovávají veškerou geometrii. Operace sjednocení funguje jako booleovská operace OR a lze ji použít pouze pro polygony. Například lze kombinovat parcely s informacemi o půdě kvůli ocenění pozemků. Pomocí operace sjednocení lze udržovat obě množiny geometrie pohromadě a v případě potřeby je rozdělit.

Identita

Operace identity fungují na zdrojové topologii jako operace sjednocení a na překrývající topologii jako operace průniku. Pomocí operace identity lze kombinovat uzly, spojnice nebo polygony s polygony a zachovat veškerou vstupní geometrii. Identita vytvoří jednu topologii s jednou spojnicí, přičemž překrývající topologie spojnici protíná.

Pokud se operace identity použije v příkladu: Které pozemky (polygony) patří do oblastí, které jsou ohroženy stoletou vodou (polygony)?, zobrazí se všechny pozemky v záplavových oblastech vcelku.

Smazat

Operace Smazat používají překrývající polygonovou topologii jako masku a odstraní ze zdrojové topologie vše, co překrývající topologie zakrývá.

Oříznout

Operace Oříznout používají překrývající polygonovou topologii jako hranici. Části zdrojových polygonů mimo překrývající polygony se odříznou a odstraní. Pomocí této volby lze zobrazit polygony uvnitř hraničního polygonu (například hranice města nebo státu).

Vložit

Operace Vložit vkládají překrývající polygonovou topologii na zdrojové polygony. Zdrojové polygony, které překrývající topologie nezakryje, zůstanou. Operaci Vložit lze použít pouze pro polygony.

Objektová data v analýze překrytí

Vybraná objektová data a data z externích databází můžete kopírovat ze zdrojové a překrývající topologie do nové tabulky objektových dat ve výsledné topologii. Je nutné určit název nové tabulky objektových dat, do které se data výsledné topologie uloží. Název tabulky objektových dat musí být nový název. Položky dat ve výsledné topologii vypadají takto:

TOPONAZEV_POLOZKA

Kromě položek, které vyberete, vytvoří analýza překrytí ve výsledné topologii navíc tyto položky objektových dat.

Název položky Data
TOPOID Identifikační číslo polygonu
TOPONAME1_ID ID objektu ve zdrojové topologii (TOPONAME1 je název zdrojové topologie)
TOPONAME2_ID ID objektu v překrývající topologii (TOPONAME2 je název překrývající topologie)
TOPONAME1_PERCENTAREA Procento plochy nadřazeného polygonu ve zdrojové topologii
TOPONAME2_PERCENTAREA Procento plochy nadřazeného polygonu v překrývající topologii
