Trasování dosahu můžete provést v síťové topologii, která zahrnuje objekty výkresů a data o jejich vztazích.
Tato topologie zobrazí všechny spojnice v určité vzdálenosti.

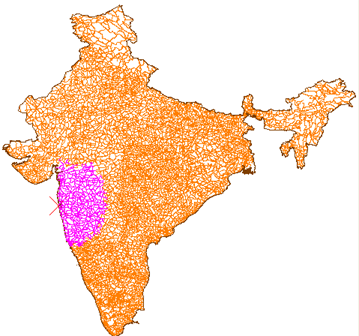

Určíte bod, kde síť začíná a maximální vzdálenost, kam může síť projít. Analýza určí, kolik spojnic a uzlů lze projít, než narůstající odpor přesáhne určenou maximální hodnotu. Například můžete najít všechny restaurace vzdálené 10 minut chůze od hotelu.
Pokud zadáte výraz, který používá SQL data, seznam šablon spojení bude obsahovat pouze šablony spojení pro výkres, ve kterém je topologie načtená:
- Ve zdrojovém výkresu, pokud jste načetli topologii ze zdrojových výkresů
- V aktuálním výkresu, pokud jste načetli topologii z aktuálního výkresu.
Ověření integrity sítě pomocí trasování dosahu
Pomocí trasování dosahu lze ověřit integritu síťové topologie. Pokud nejsou všechny spojnice dosažitelné, je topologie neúplná; pomocí nástrojů pro úpravu mapy můžete geometrii opravit a potom topologii vytvořit znovu.
Doba trvání průchodu síťovými topologiemi
Chcete-li provést analýzu trasování dosahu v síti silnic na základě času a ne vzdálenosti, přiřaďte každé spojnici rychlost nebo omezení rychlosti pomocí položky objektových dat nebo položky v připojené externí databázi. Potom nastavte parametr přímého odporu spojnice na výraz jazyka AutoLISP, který tato data omezení rychlosti používá.
Pokud například chcete provést analýzu trasování dosahu podle maximální doby průchodu, spusťte trasování dosahu, vyberte počáteční bod analýzy, zadejte výraz jazyka AutoLISP pro přímý odpor spojnice a určete maximální hodnotu doby průchodu (maximální odpor). Tato analýza zobrazí ulice, do kterých se lze dostat z počátečního bodu v určeném čase.
