Vyplnění dotazovaných objektů výkresů šrafovacím vzorem

Lze určit šrafovací vzor, který se použije k vyplnění uzavřených křivek a kružnic během změn vlastností.

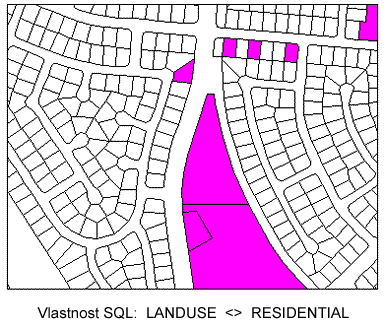

Uzavřené křivky načtené dotazem jsou vyplněny fialovým vzorem.

Vyplnění dotazovaných objektů výkresů šrafovacím vzorem

1. V Průzkumníku mapy pod položkou Aktuální výkres klikněte pravým tlačítkem na položku Aktuální dotaz a poté klikněte na tlačítko Definovat.
2. Vytvořte nebo načtěte dotaz, který načte objekty, jež chcete vyplnit.
3. V dialogu Definice dotazu na připojené výkresy klikněte na položku Změnit vlastnosti.
4. V dialogu Nastavení změn vlastností, klikněte na tlačítko Šrafa.
5. V dialogu Možnosti šraf zadejte název vzoru, po kliknutí na položku Vzor vyberte vzor ze sady vzorů šraf nebo klikněte na položku Výraz a vyberte datové hodnoty určující název šraf (například vyberte položku v tabulce objektových dat).

   V aplikaci AutoCAD Map 3D se zobrazí vybraný šrafový vzor. Šrafovací vzory ISO nejsou zobrazeny.

   Pokud nezadáte vzor, použije se v aplikaci AutoCAD Map 3D jednobarevná výplň.

6. Zadejte měřítko, natočení, hladinu a barvu vzoru šraf.
7. Kliknutím na tlačítko OK uzavřete dialog Možnosti šraf.

   Uzavřené křivky a kružnice, které byly načteny během dotazu, jsou vyplněny vybraným vzorem šraf.

8. Kliknutím na tlačítko OK uzavřete dialog Změna vlastností.
9. Zkontrolujte, zda je vybrána možnost Změnit vlastnosti.
10. V části Režim dotazu vyberte položku Kreslení.
11. Kliknutím na tlačítko Spustit dotaz zahajte načtení a změnu objektů.
