Šablona může obsahovat jedno nebo více rozvržení. Pokud obsahuje více rozvržení, musíte určit jedno, které bude použito pro danou mapovou knihu.
Po určení šablony mapové knihy a uložení mapy můžete mapovou knihu publikovat na plotru nebo do souboru DWF.

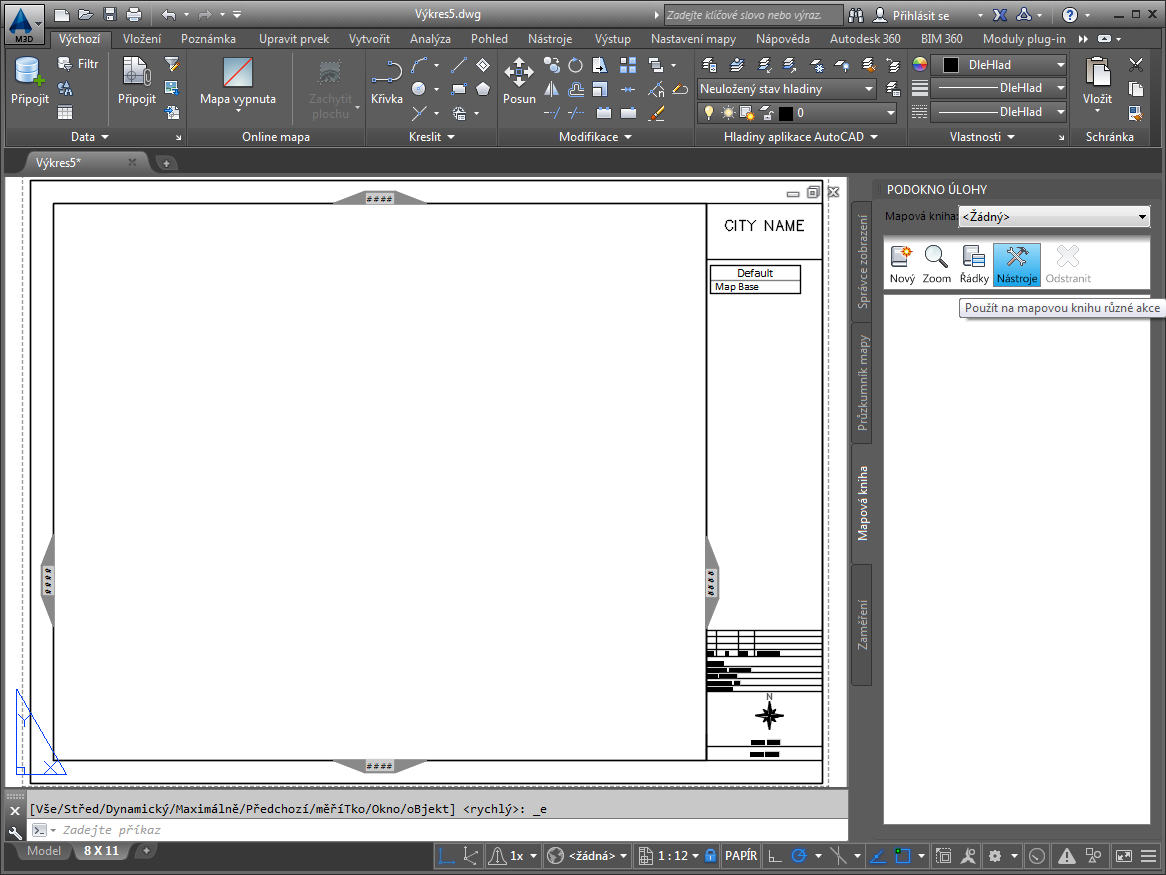

Šablona mapové knihy
Výřezy
V šabloně mapové knihy se každý prvek zobrazí ve výřezu, který se podobá rámu na webové stránce. Výřez má tvar a umístění na stránce a uživatel zadá informace, které se v něm zobrazí. V šabloně mapové knihy musí být obsažen hlavní výřez. Ostatní výřezy jsou volitelné. Mohou to být tyto výřezy:
- Pohled mapového dílu zobrazí odpovídající díl a určuje tvar příslušného dílu. Šablony pro mapové knihy musejí obsahovat pohledy mapových dílů.
- Výřez klíčového pohledu zobrazuje náhled celé oblasti obsažené v mapové knize. Lze vytvořit zjednodušený pohled mapované oblasti a použít jej v tomto výřezu, uložit pohled do zvláštního souboru výkresu a připojit výřez k tomuto výkresu. Ve výřezu můžete namísto náhledu zobrazit jiný připojený soubor. Například můžete uložit detail mapy do zvláštního souboru a pomocí klíčového pohledu jej zobrazit jako vložený. Zobrazit můžete také vybrané hladiny aplikace AutoCAD pro celou mapu. Poznámka:
Když vytváříte mapovou knihu, můžete vybrat některou z předchozích variant nebo můžete úplně zrušit zobrazení klíčového pohledu.
- Výřez legendy zobrazí legendu a určuje, kde se zobrazí v mapové knize. Pokud jste pro mapu vytvořili zobrazenou legendu, můžete ji použít pro tento pohled nebo vybrat oblast mapy a použít ji jako legendu. Tento pohled je volitelný.
- Přilehlé šipky jsou bloky na každém okraji dílu, které míří k přilehlému dílu a určují jej. Každá šipka má vlastnost určující přilehlý díl v daném směru a uvnitř šipky je zobrazen jeho název. Lze určit text, který se zobrazí v šipkách. Při vytváření mapové knihy můžete zvolit výkres pro přilehlý blok. Tento výkres nahradí původní přilehlý blok určený v rozvržení šablony.
- Rohové razítko zobrazuje definovaný blok DWG, který může obsahovat titulní informace, například název společnosti nebo skupiny a název mapy. Mnoho organizací má svá standardní rohová razítka, která se vkládají do tohoto prvku. Je možné zadat určité atributy rohového razítka ze šablony. Rohová razítka definovaná ve vzorových šablonách obsahují rámeček obklopující celý díl. Při vytváření mapové knihy můžete zvolit výkres pro rohové razítko. Tento výkres nahradí původní rohové razítko určené v rozvržení šablony.
